3 Stuklijst

In de volgende stuklijsten staan de artikelnummers van de verschillende onderdelen van de SE 250 standaard (400mm wielen) en de optie: grote wielen (450mm). Deze onderdelen zijn te bestellen via uw dealer of Flingk Machinebouw.

3.1 SE 250 (1.002.679)

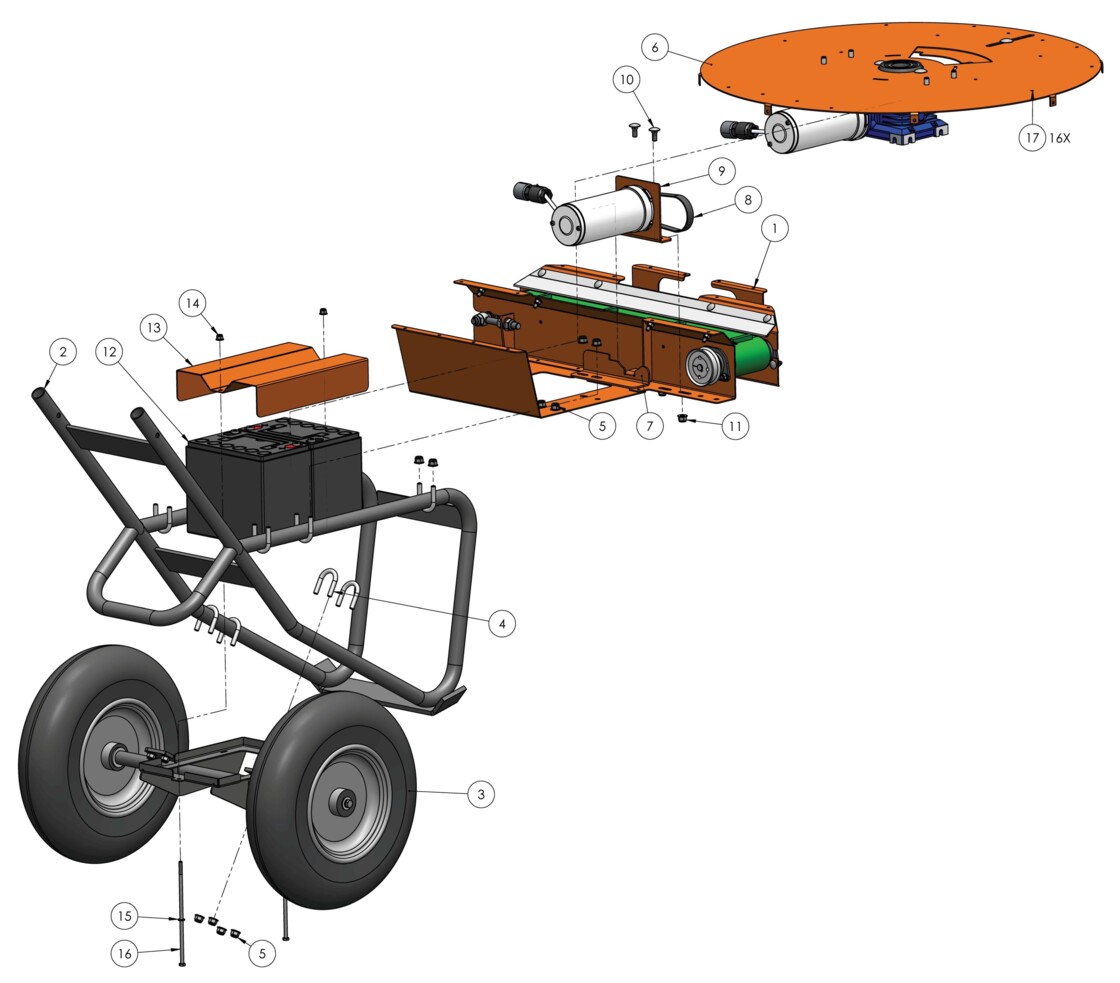

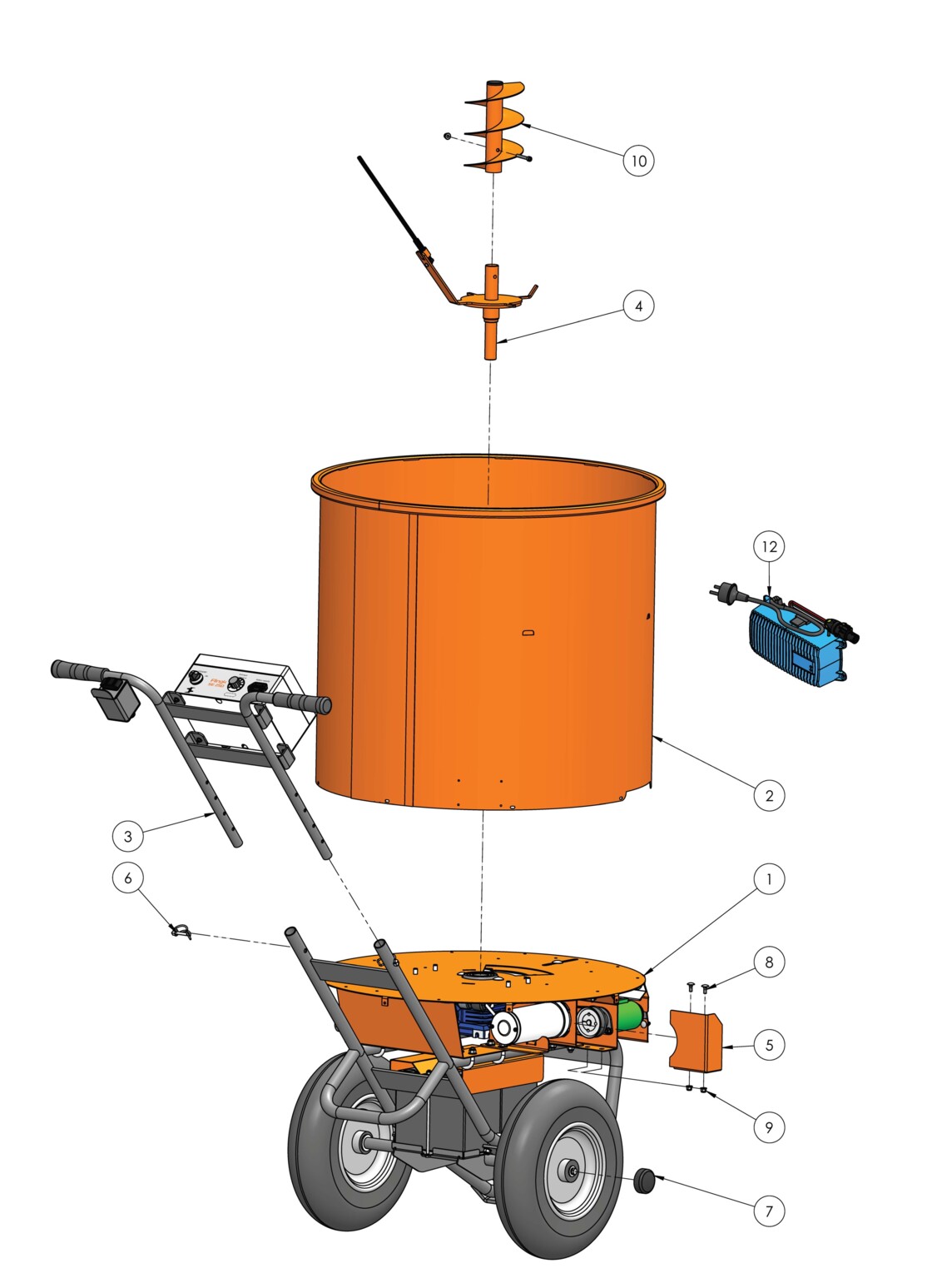

3.1.1 Frame SE 250  + elektro gedeelte + transportband

Motor van pos 9 met tiewraps vast zetten aan beugel pos 7.

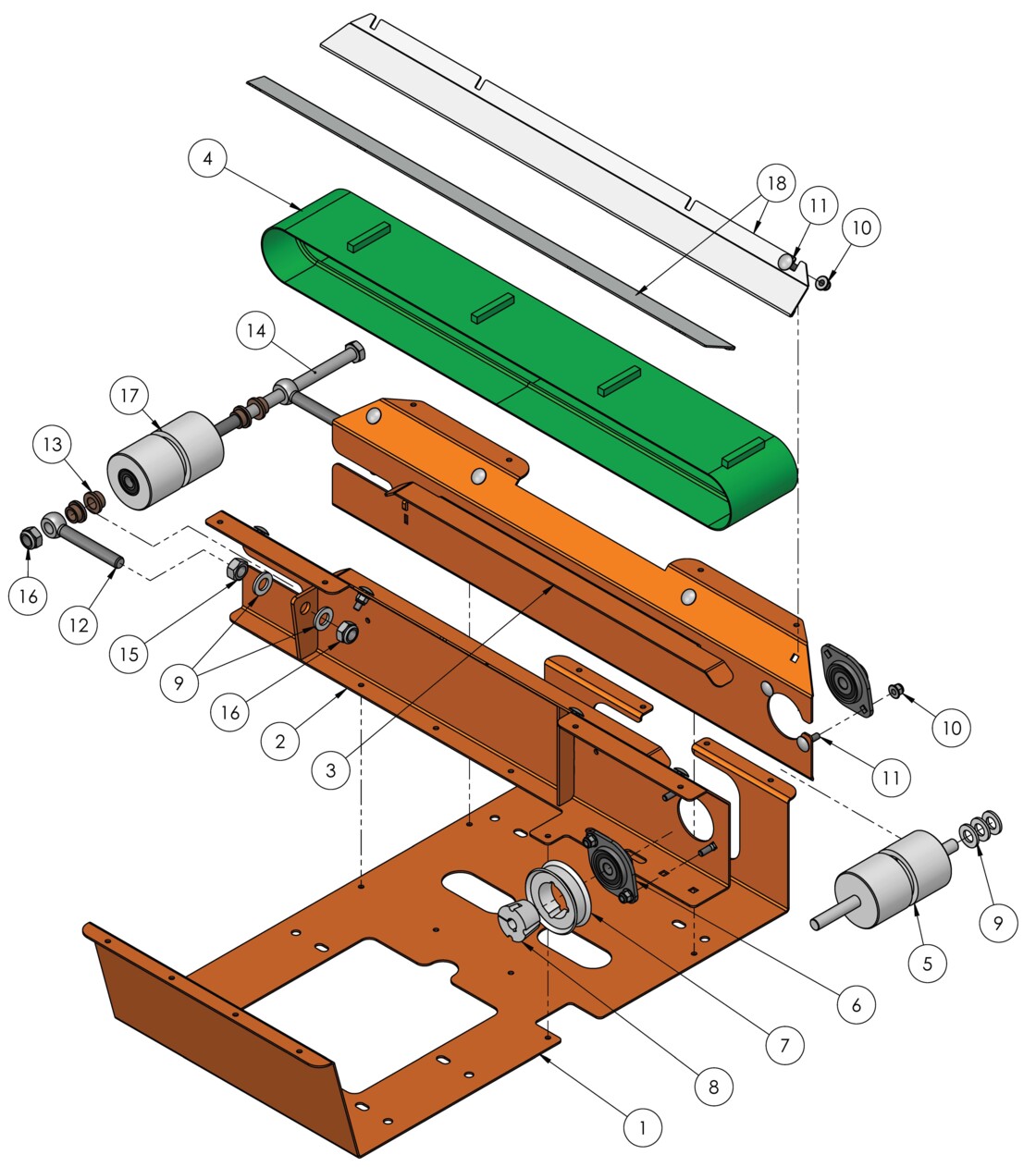

3.1.1.1 Transportbandgedeelte compleet (1.002.632-01)

Serienummer is niet leidend, maatvoering wel

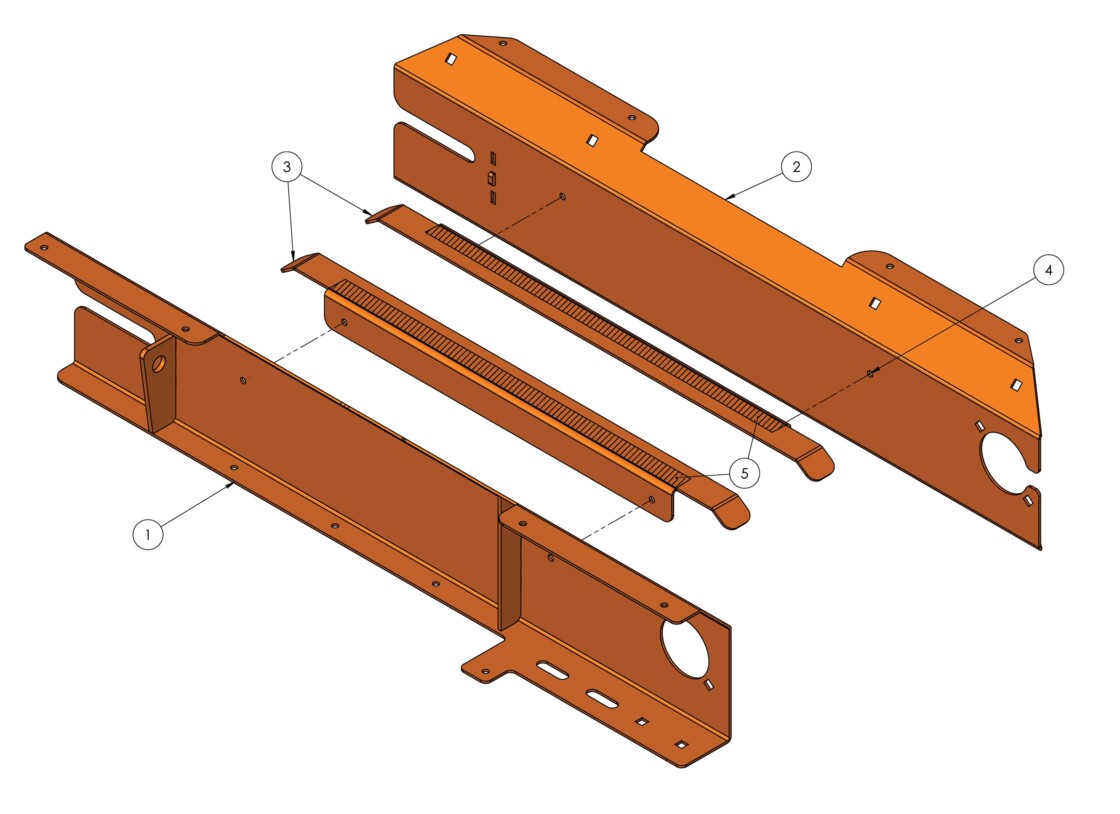

3.1.1.1.1 Zijkant transportband met transportband geleiding (1.002.633-01 en 1.002.634-01)

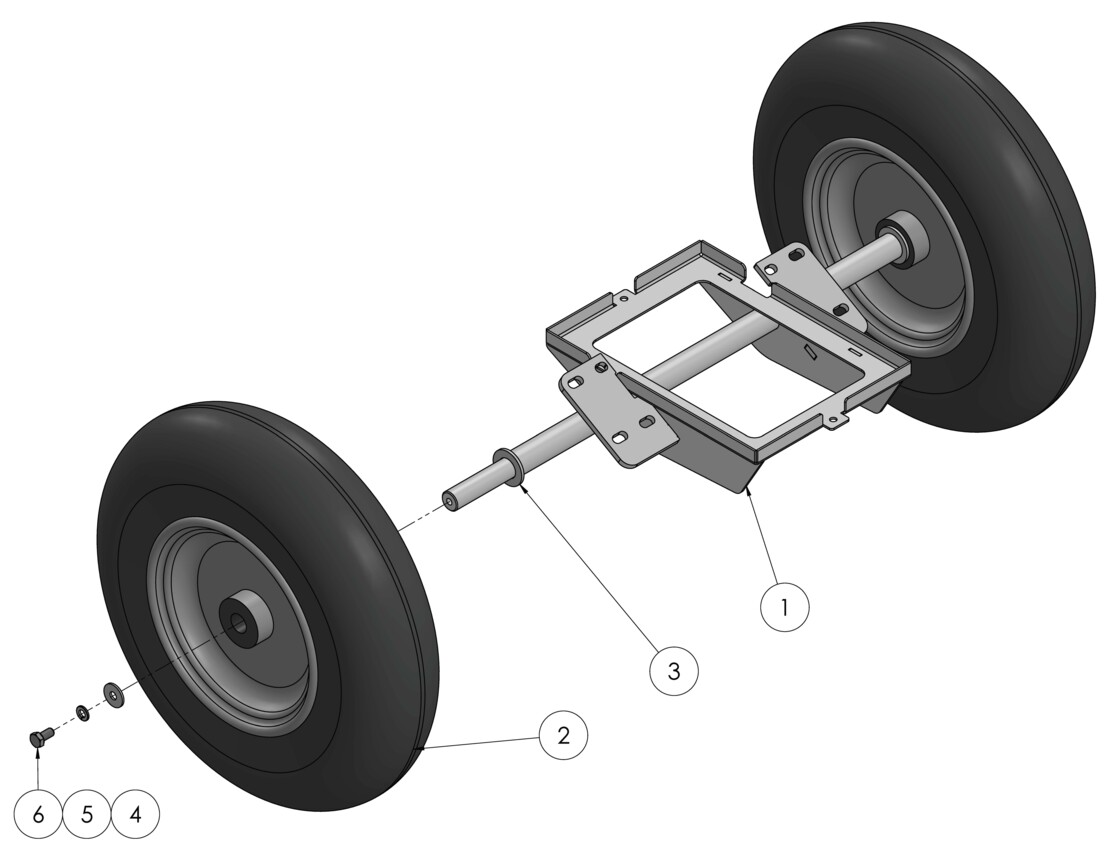

3.1.1.2 Accubak met wielen (1.008.369-01)

Het onderstel wordt standaard uitgevoerd met Ø400mm wielen, optioneel kan gekozen worden voor Ø450mm wielen, deze staan ook in onderstaande stuklijst.

Loctide gebruiken op pos 6.

Serienummer is niet leidend, maatvoering wel

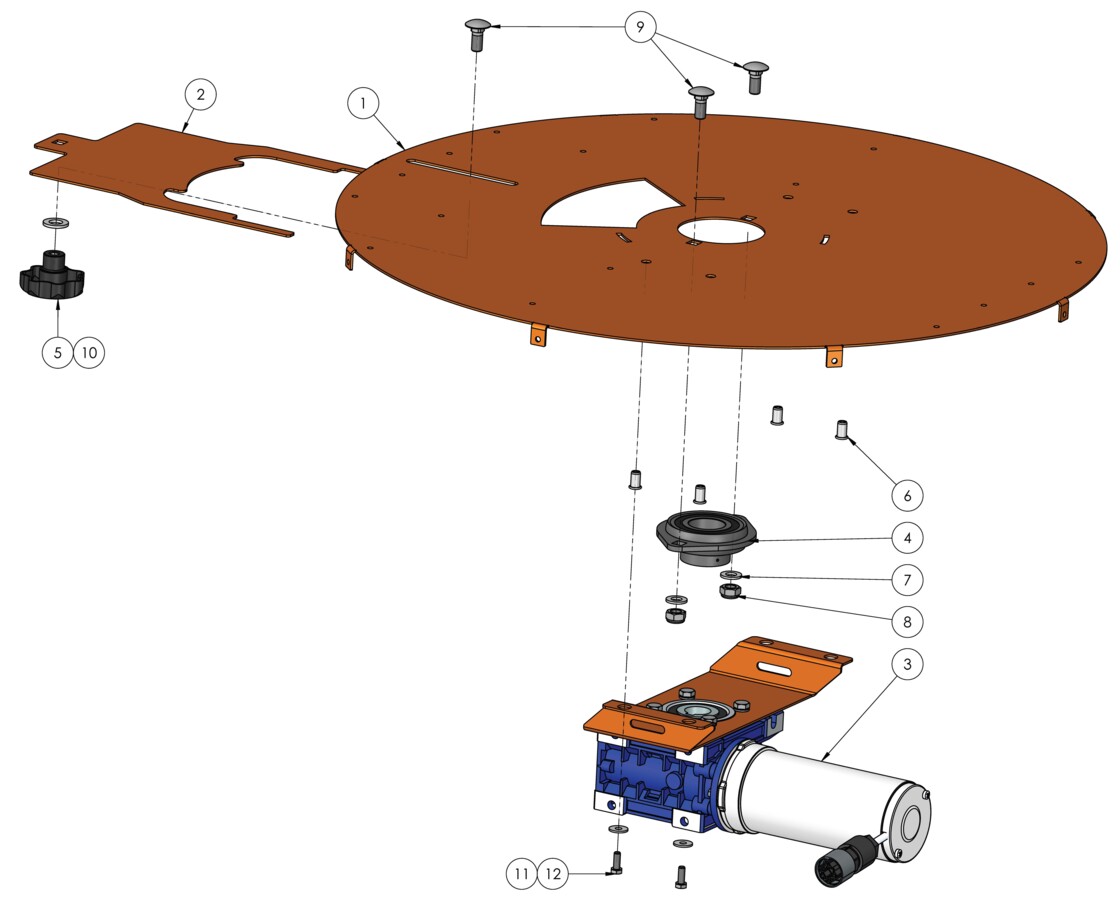

3.1.1.3 Basisplaat kuip (1.002.685-01 & 004-0250-90017-01)

Montage instructies:

• Stelschroeven van flenslager (pos 4) verwijderen.
• Lager en motor uitlijnen m.b.v. as van roerder (1.002.681)

Serienummer is niet leidend, maatvoering wel

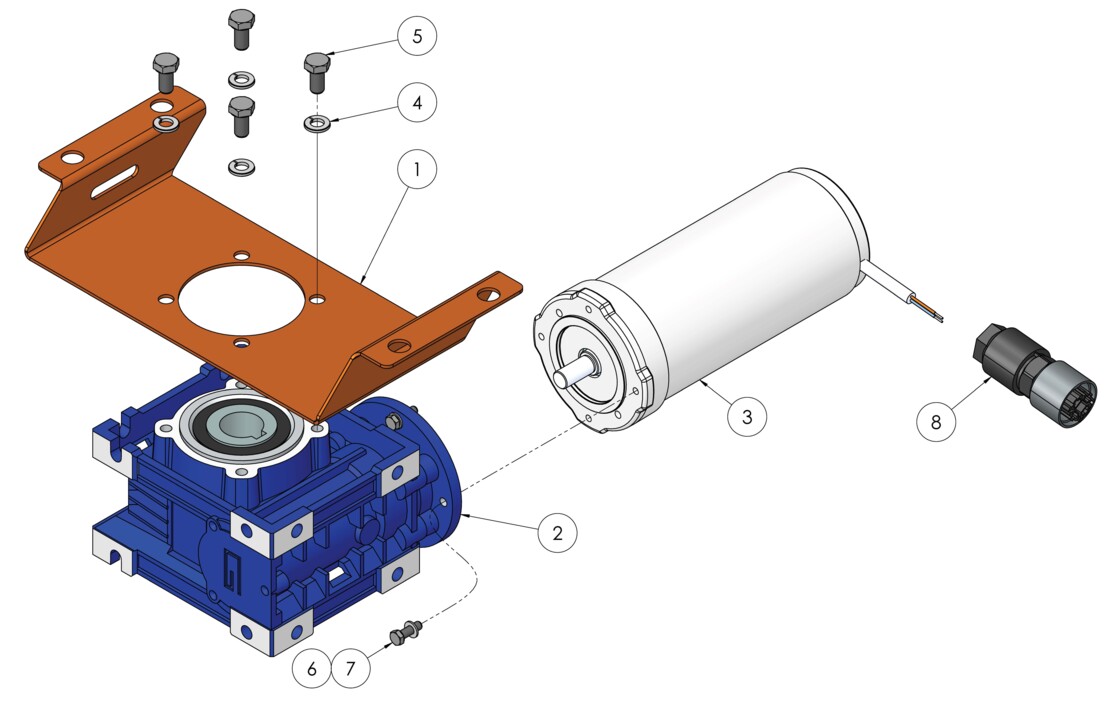

3.1.1.3.1 Roerdermotor met motorsteun (1.002.683-01)

Serienummer is niet leidend, controleer type stekker.

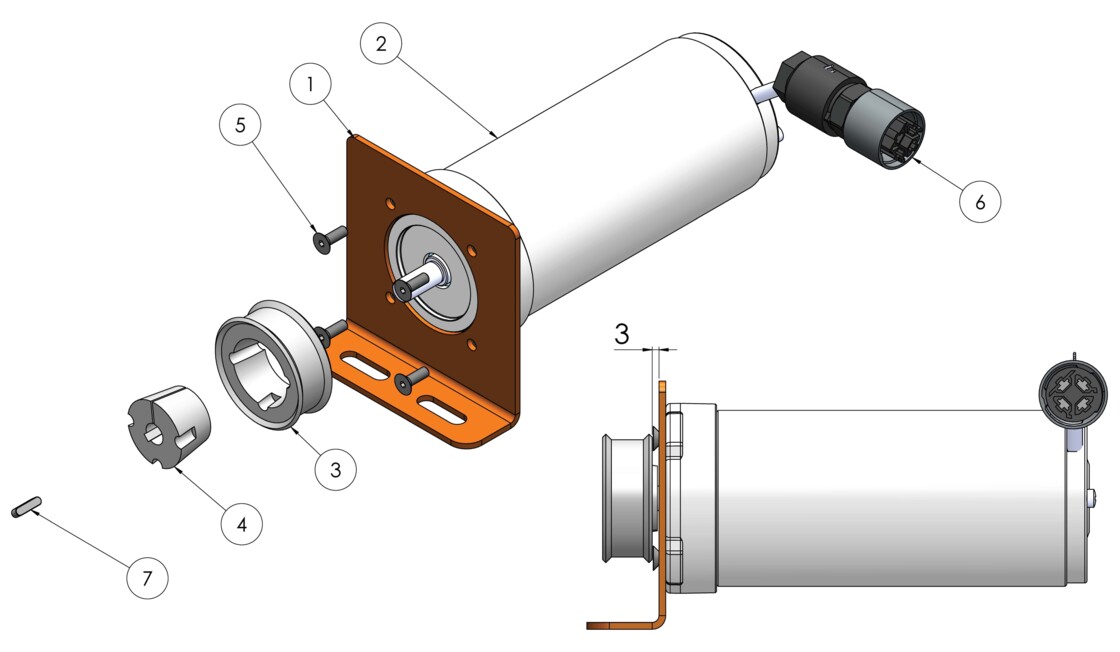

3.1.1.4 Transportbandmotor met motorsteun (1.002.636-01)

Serienummer is niet leidend, controleer type stekker.

Taperlock klembus wordt vast gezet met twee 1/4”x1/2" stelschroeven

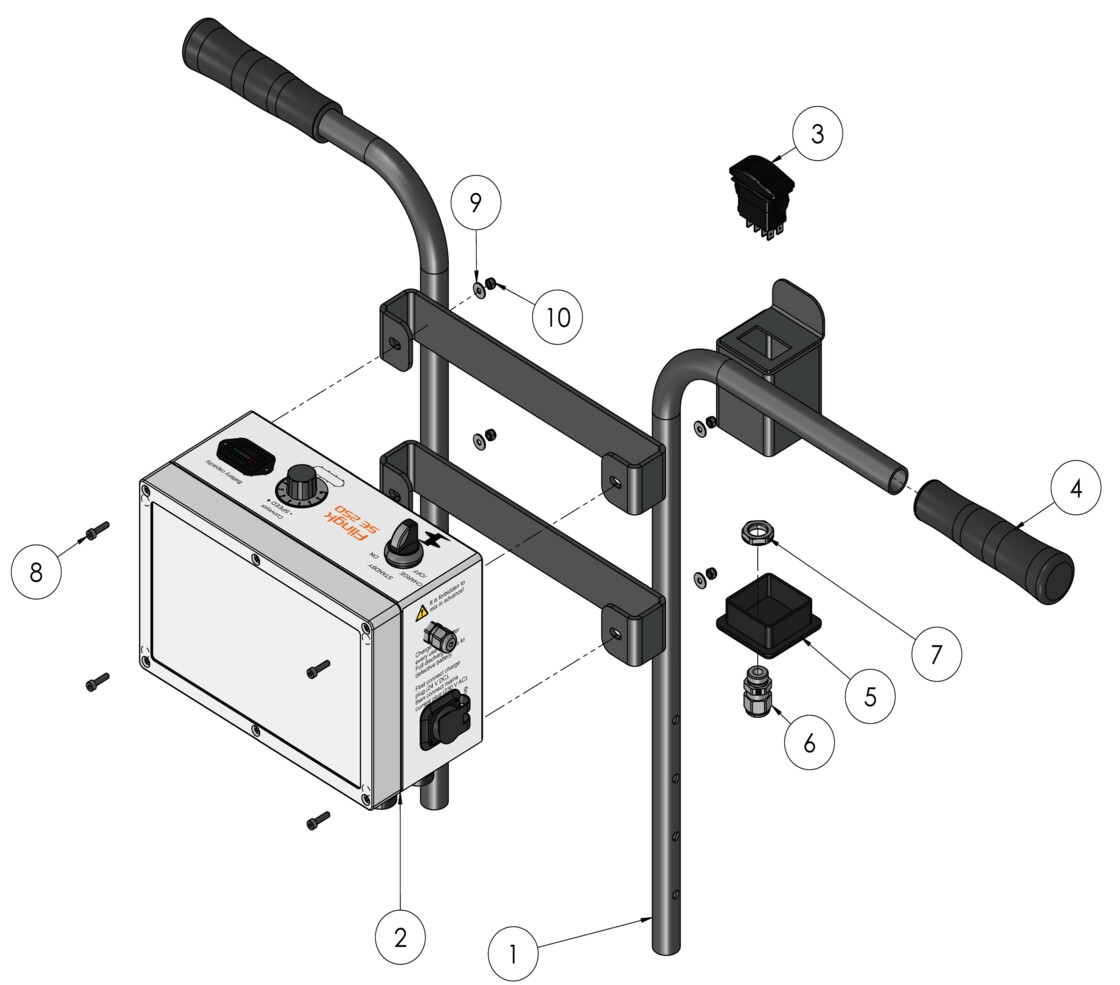

3.1.2 Duwbeugel SE 250 compleet (1.002.682-01)

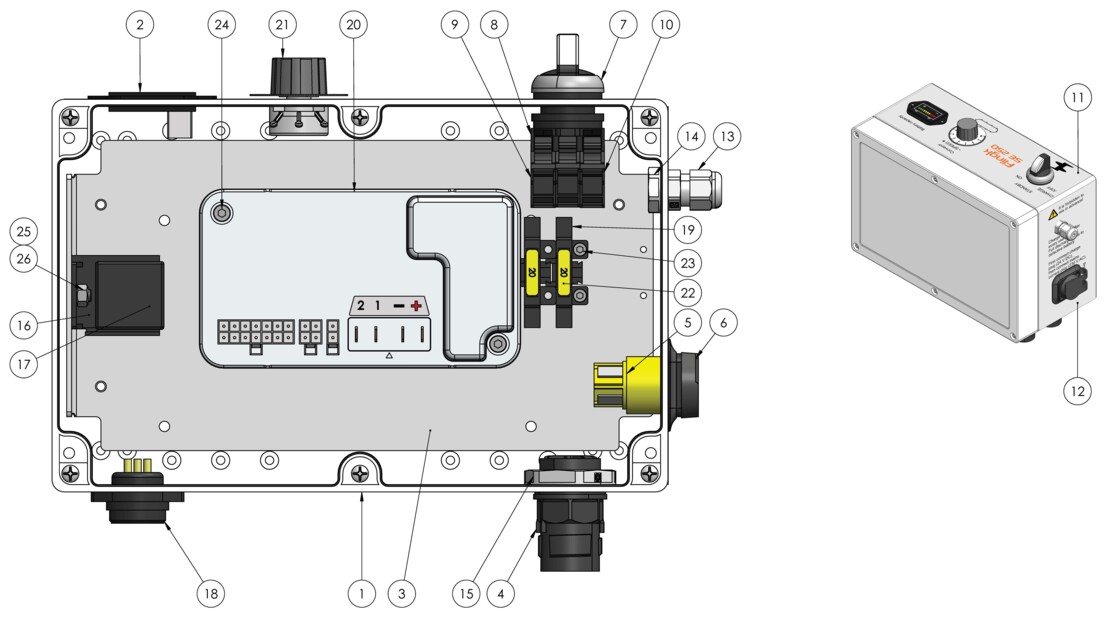

3.1.2.1 Besturingskast SE 250 (1.002.638-02)

De besturingskast hierboven heeft artikelnummer 1.002.638-02, deze is voor het eerst toegepast op serienummer 88-19-0429.

Voor de bevestiging van Pos 2, 5, 17 worden schroeven toegepast.

Voorgaande versies kunnen voorzien zijn van een extra zekeringhouder met zekering van (1A) en 2 extra relais (in houders)

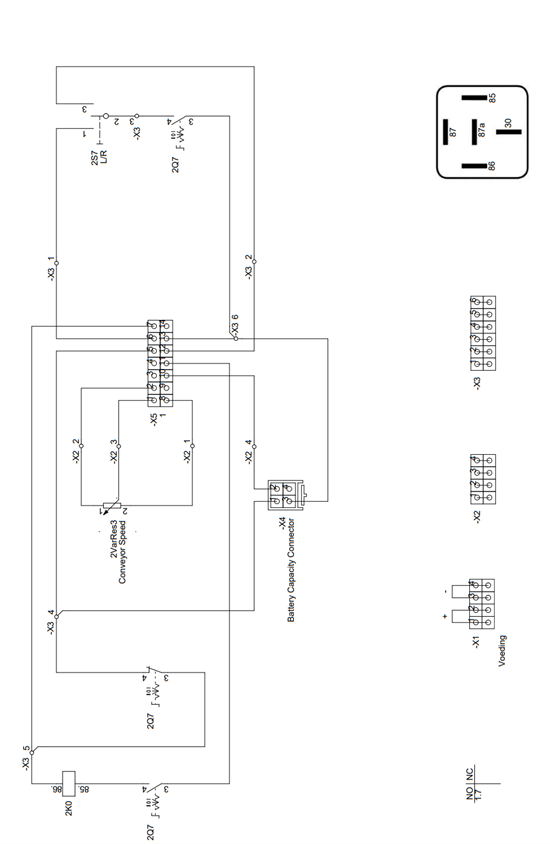

3.1.2.1.1 Aanpassingen aan het elektrisch schema.

Er zijn verschillende generaties besturingskasten, maar de functionaliteit en indeling zijn identiek.

• Besturingskasten met artikelnummer 1.002.638-02 hebben een 6-hoekige accumeter, voorgaande generaties kunnen een ronde accumeter hebben.
• In besturingskasten met artikelnummer 1.002.638-02 wordt de draairichting door de toerenregelaar (pos 19) geregeld in plaats van een relais. Als er wel een relais is toegepast is, wordt een veelvoud van Pos 15, 16, 23 en 24 toegepast.
• In besturingskasten met artikelnummer 1.002.638-02 wordt niet langer met een relais geschakeld tussen ‘on’ en ‘charge/off’. Bij versies waar wel geschakeld wordt tussen ‘on’ en ‘charge/off’, wordt een veelvoud van Pos 15, 16, 23 en 24 toegepast.
• Besturingskasten met artikelnummer 1.002.638-02 hebben geen 1A zekering in de stuurstroom van het relais dat schakelde tussen ‘on’ en ‘charge/off’.

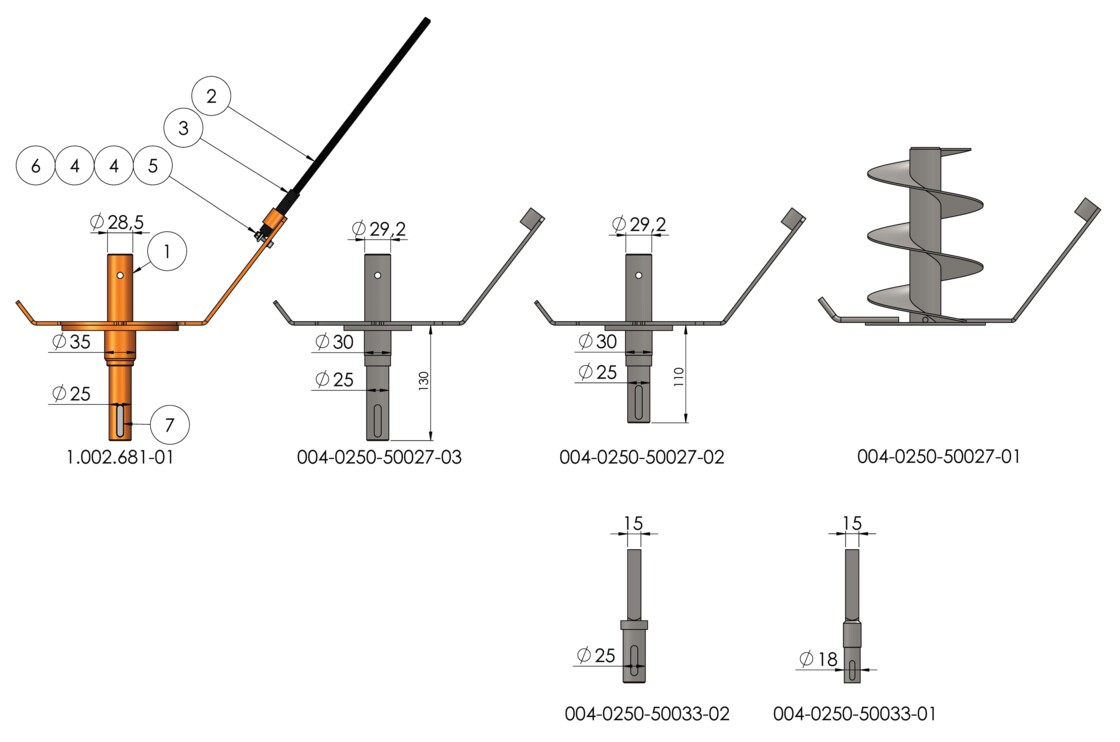

3.1.3 Roerder (1.002.681-01)

Serienummer is niet leidend, maatvoering wel.

De roerder van het type 1.002.681-01, links afgebeeld, is de huidige roerder, waar een losse vijzel op gemonteerd kan worden. Pos 1 (1.002.676) is een lassamenstelling, waarbij de doorsnede van de as 35 en 25mm is, de binnendiameter van respectievelijk het lager en de wormwielreductor.

Voorgaande versies hebben dezelfde functionaliteit maar zijn deels op andere wijze opgebouwd. De opvolgende versies zijn horizontaal van nieuw (links) naar oud (rechts) afgebeeld. De lengte en de doorsnedes van de as kunnen verschillen. Vanaf serienummer 88-19-0150 is de vijzel afneembaar, daarvoor (004-0250-50027-01) was het een intergraal onderdeel van de roerder, en de as afneembaar
(004-0250-50033-02/01). De afneembare assen zijn te herkennen aan de doorsnede.

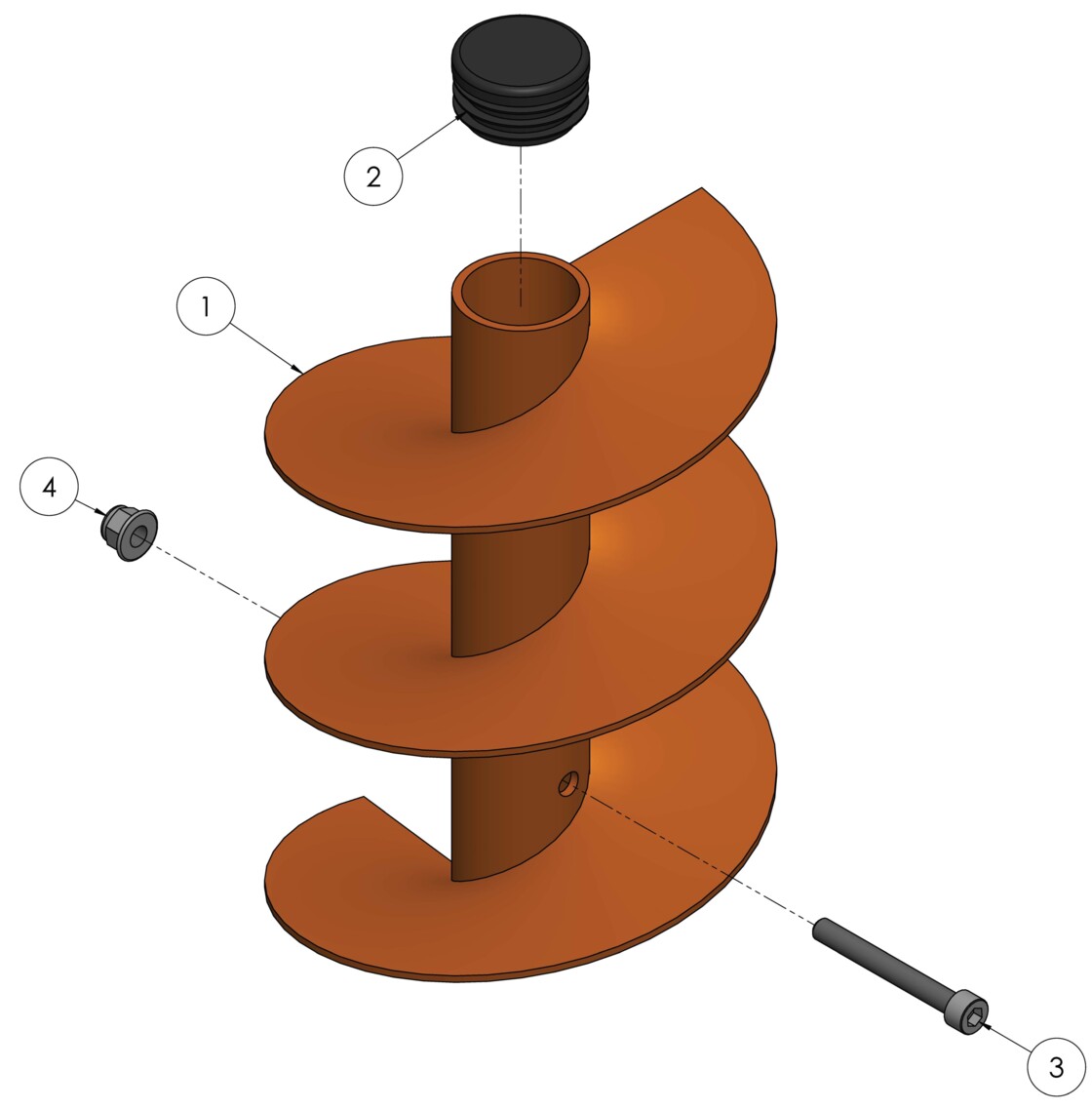

3.1.4 Vijzel (1.002.687-01)

Vanaf serienummer 88-19-0150 is de vijzel afneembaar, daarvoor was het een onderdeel van de roerder.

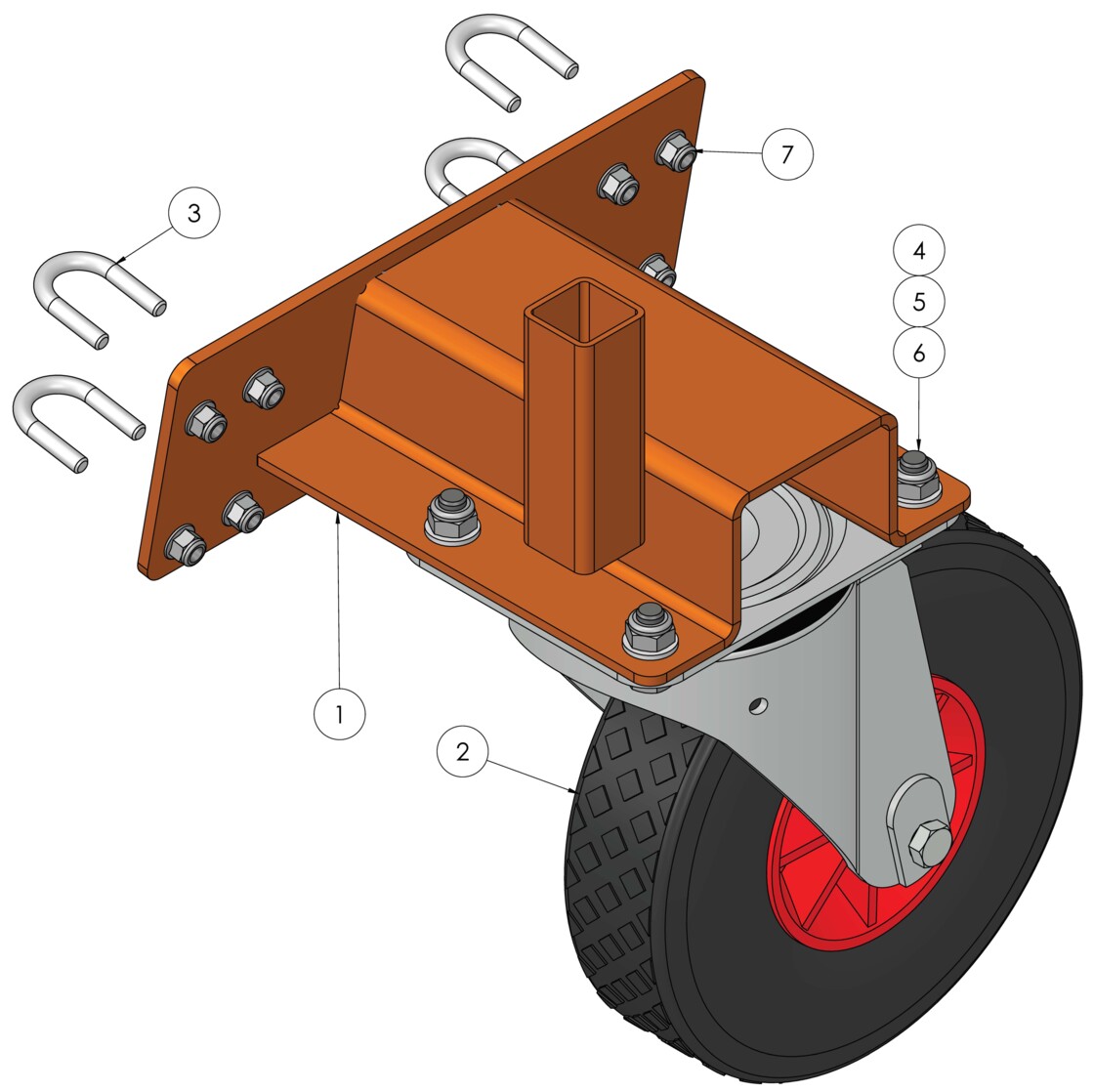

3.2 Optie derde wiel
