1           Hydrauliek schema

1.1          Hydrauliek schema standaard KHL2 & KHV2 (T)

1.2          Hydrauliek schema KHL2 & KHV2 (T) met drukbegrenzer

1.3          Hydrauliek schema KHL2 & KHV2 (T) met drukgestuurde terugslagklep

Order parts

Deze technische handleiding is geschreven voor het geven van gespecialiseerde informatie naast de gebruikershandleiding, en is zodoende niet gericht op eindgebruikers van de machine.

Tijdens werkzaamheden aan/met kuilhappers moeten de waarschuwingen en aanwijzingen uit de bedieningshandleiding in acht genomen worden.

Deze handleiding in gericht op kuilhappers van het type:

Ieder type is beschikbaar in verschillende breedtes, de typeaanduiding ‘T’ staat voor een (onder­-) bak voorzien van tanden.

Kuilhappers van het type KHL(T)/KHV(T) zijn opgevolgd door de huidige generatie KHL2(T)/KHV2(T). In deze handleiding wordt de naamvoering van de huidige generatie gebruikt voor de huidige en voorgaande naamvoering.

Deze handleiding is voorzien van hydraulisch schema’s van de standaard kuilhappers en opties: drukbegrenzer en dubbel (druk-) gestuurde terugslagklep. Daarnaast zijn er exploded views opgenomen.

Waarschuwingen

Tijdens werkzaamheden aan/met kuilhappers moeten de waarschuwingen en aanwijzingen uit de bedieningshandleiding in acht genomen worden. Daarnaast moet rekening gehouden worden met de volgende aanvullende waarschuwingen:

2 STUKLIJST

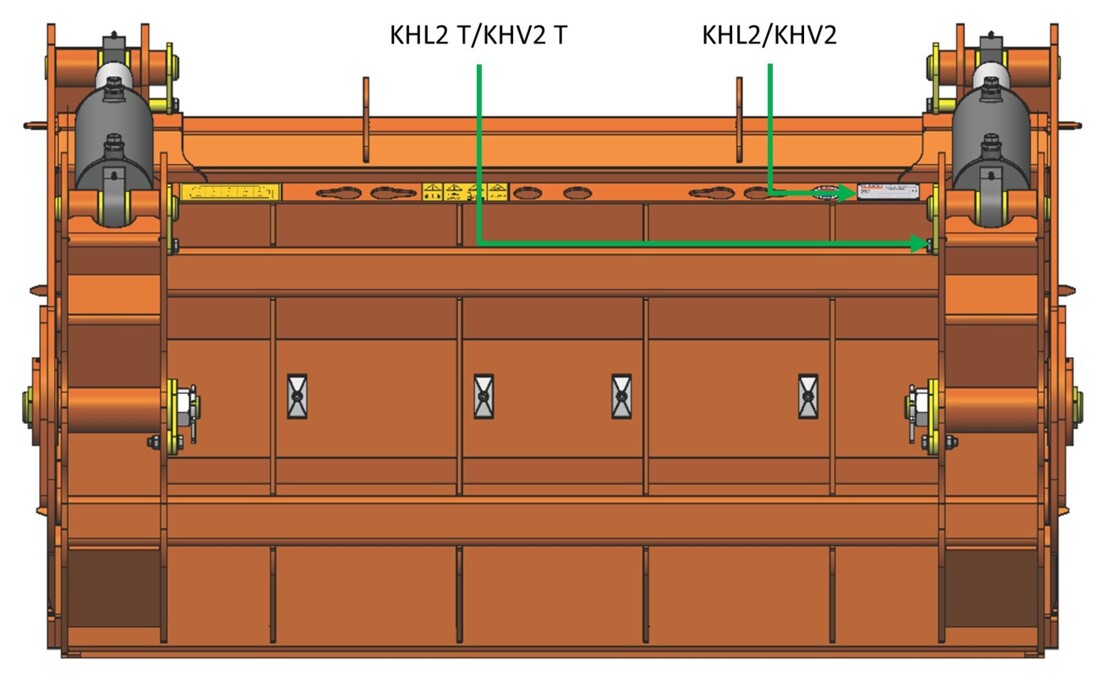

In de volgende stuklijsten staan de artikelnummers van de verschillende onderdelen van de standaard KHL2 & KHV2 (T). Deze onderdelen zijn te bestellen via uw dealer of Flingk Machinebouw, daarbij is het serienummer belangrijk, wat te vinden is aan achterzijde van de kuilhapper, rechts van het midden, hieronder aangegeven met groene pijl.

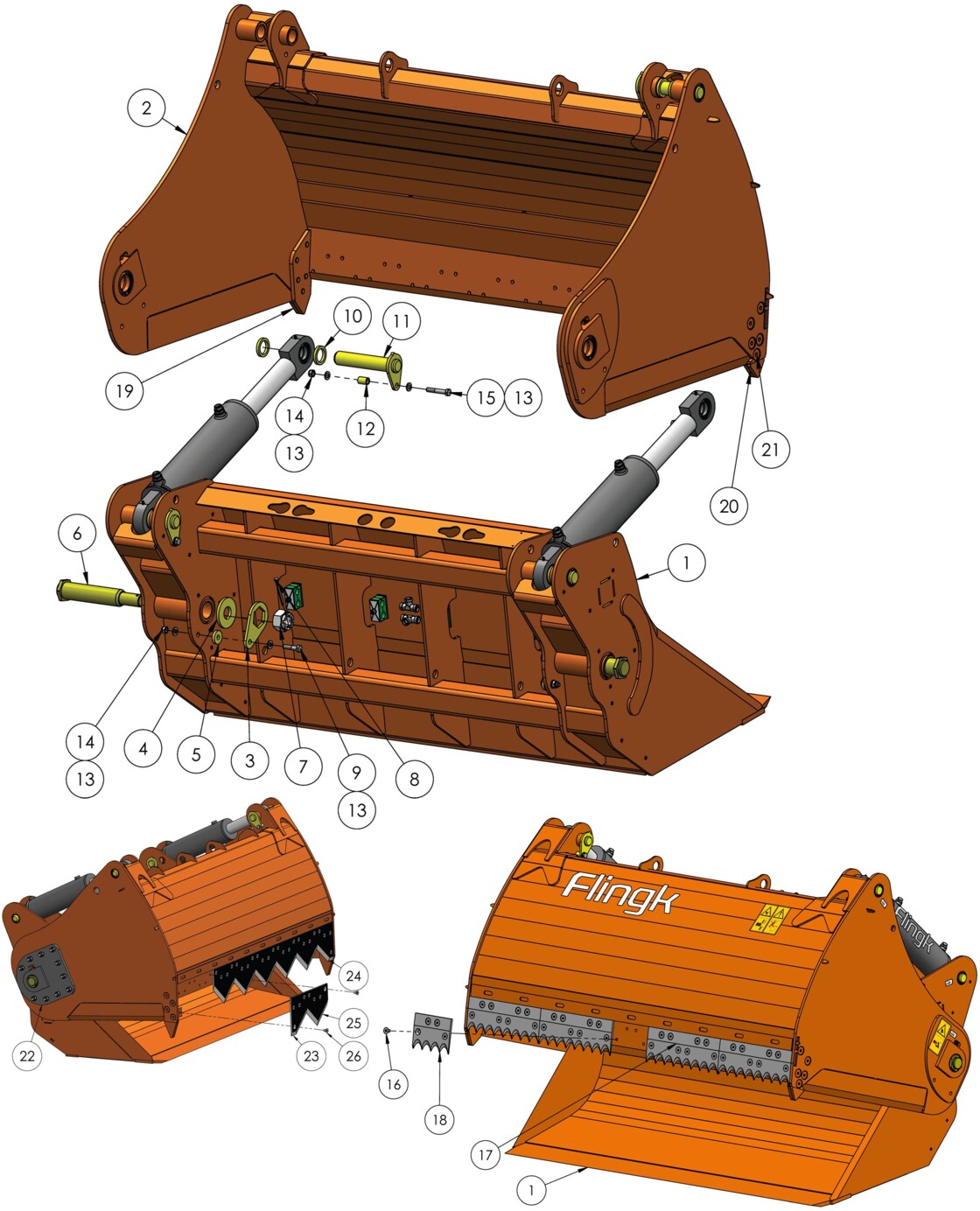

2.1 KHL2 & KHV2

Deze stuklijst bevat enkel de onderdelen van kuilhappers van het type KHL2 & KHV2 met een dichte (onder‑)bak. Kuilhappers van het type KHL2 T & KHV2 T, hebben een bak met Tanden en zijn te vinden in paragraaf 2.2.

De bouten waarmee de pinnen bevestigd zitten (POS15), zijn in de huidige versie M12 en voorzien van sluitringen en een borgmoer. Voorgaande generaties kunnen uitgevoerd zijn met een M12/M10 bout, veerring en een getapt gat.

• Het gelenklager, gebout of gelast aan de klep, is altijd van het type 1.005.802-01.
• Aanhaalmoment bouten van de messen: 95Nm.
• Aanhaalmoment bouten beschermpunten en gelenklager: 330Nm.
• Als de beschermpunten gelast zat, deze las weer terugzetten en conserveren.

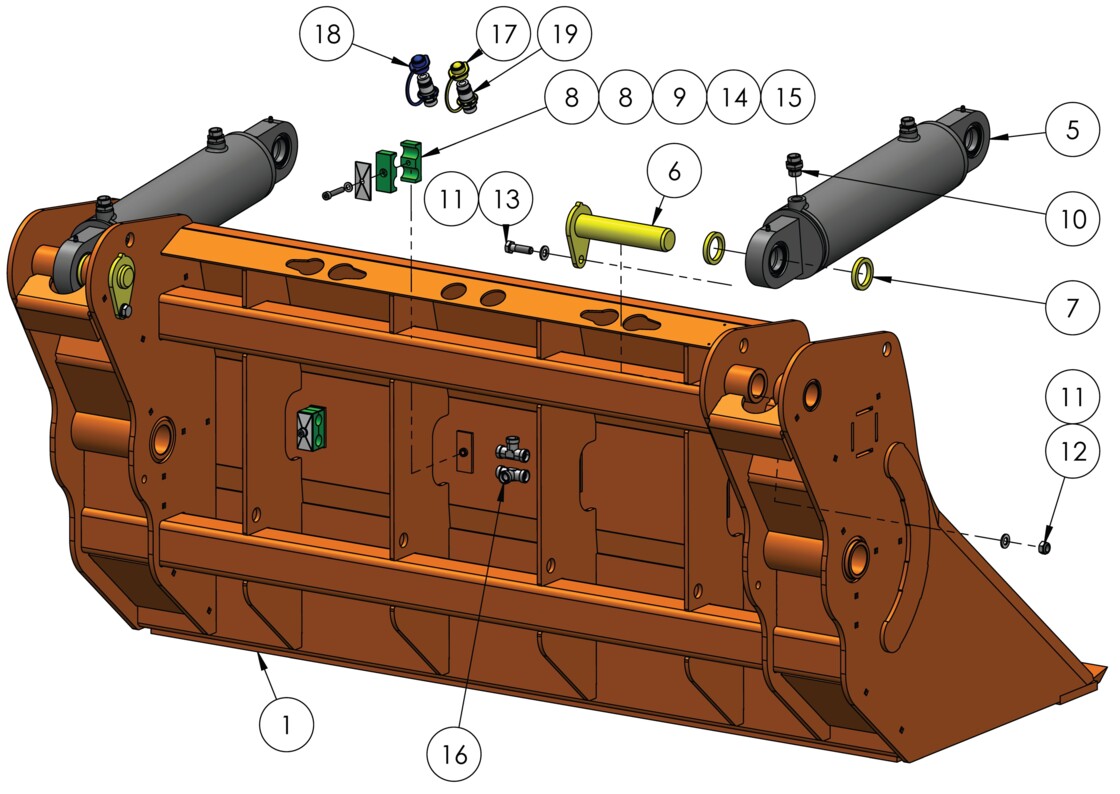

2.1.1 Bak KHL2 & KHV2

* De bouten waarmee de pinnen bevestigd zitten (POS13), zijn in de huidige versie M12 en voorzien van sluitringen en een borgmoer. Voorgaande generaties kunnen uitgevoerd zijn met een M12/M10 bout, veerring en een getapt gat.

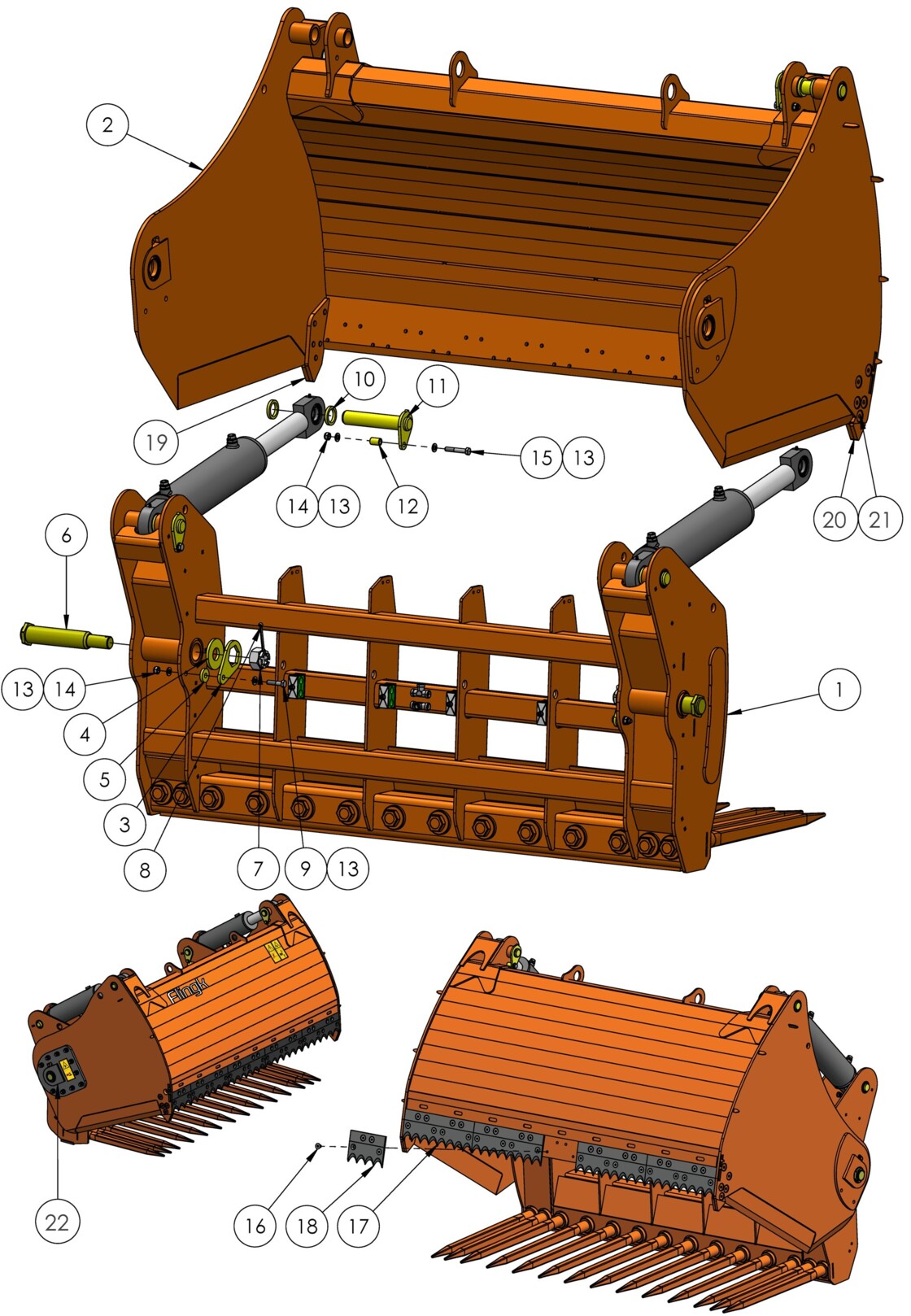

2.2 KHL2 T & KHV2 T

Deze paragraaf bevat de stuklijst van kuilhappers van het type KHL2 T & KHV2 T.

* De bouten waarmee de pinnen bevestigd zitten (POS 15), zijn in de huidige versie M12 en voorzien van sluitringen en een borgmoer. Voorgaande generaties kunnen uitgevoerd zijn met een M12/M10 bout, veerring en een getapt gat.

• Het gelenklager, gebout of gelast aan de klep, is altijd van het type 1.005.802-01.
• Aanhaalmoment bouten van de messen: 95Nm.
• Aanhaalmoment bouten beschermpunten en gelenklager: 330Nm.
• Als de beschermpunten gelast zat, deze las weer terugzetten en conserveren.

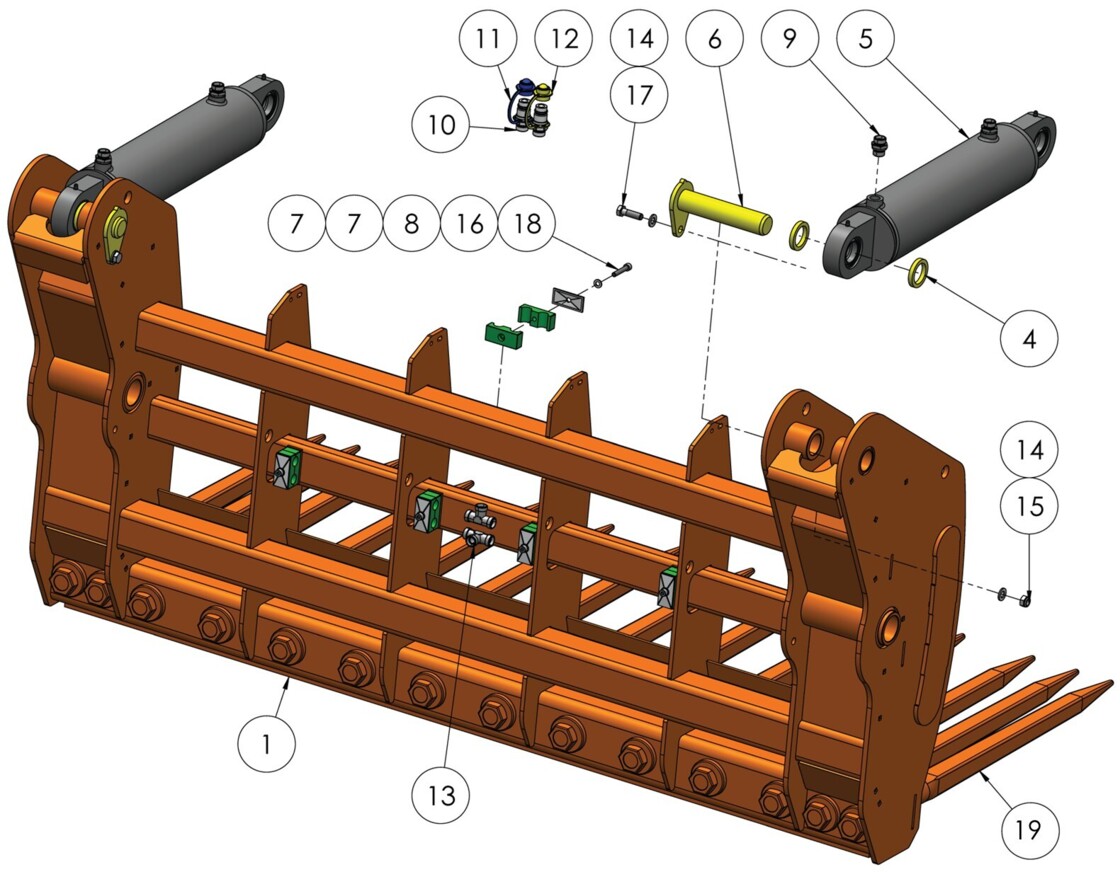

2.2.1 Bak KHL2 T & KHV2 T

* De bouten waarmee de pinnen bevestigd zitten (POS1 7), zijn in de huidige versie M12 en voorzien van sluitringen en een borgmoer. Voorgaande generaties kunnen uitgevoerd zijn met een M12/M10 bout, veerring en een getapt

2.3 Optie drukbegrenzer

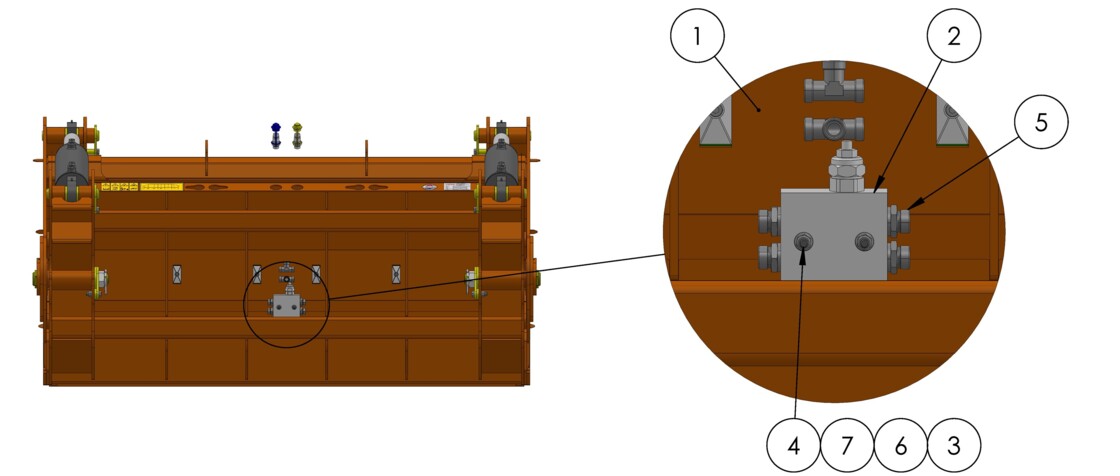

2.3.1 Dichte bak met drukbegrenzer

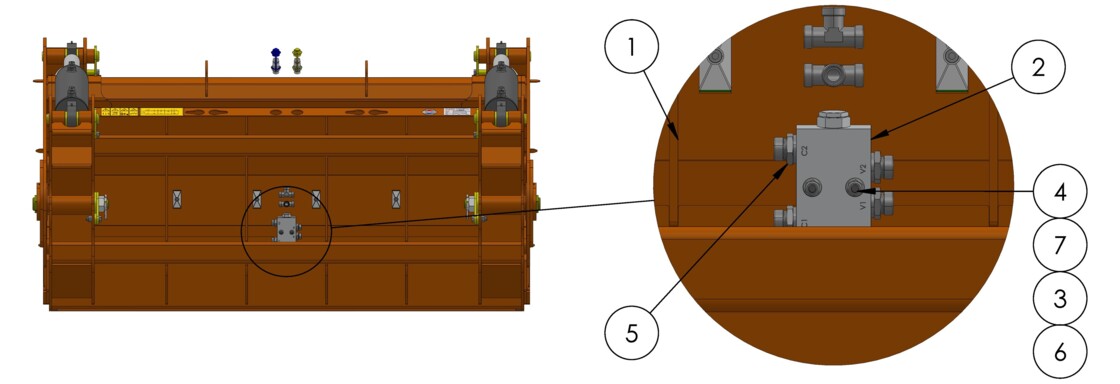

De cilinderschroeven en sluitringen bevinden zich in de bak, de buisjes (pos 6) bevinden zich tussen de bak en de terugslagklep.

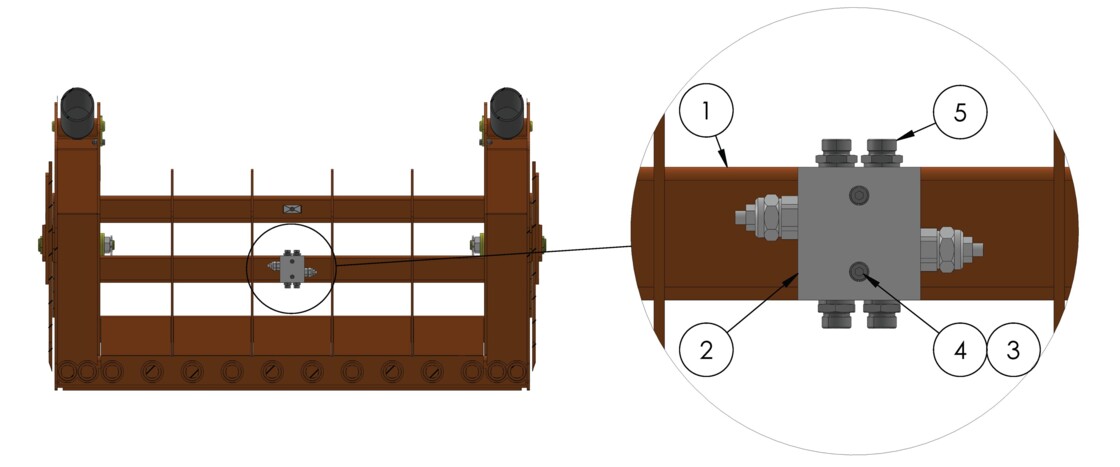

2.3.2 Tanden bak met drukbegrenzer

De drukbegrenzer is aan de binnenzijde gemonteerd. Hiervoor is M8 schroefdraad getapt in de koker.

2.4 Optie drukgestuurde terugslapklep

2.4.1 Dichte bak met drukgestuurde terugslapklep

De cilinderschroeven en sluitringen bevinden zich in de bak, de buisjes (pos 6) bevinden zich tussen de bak en de terugslagklep.

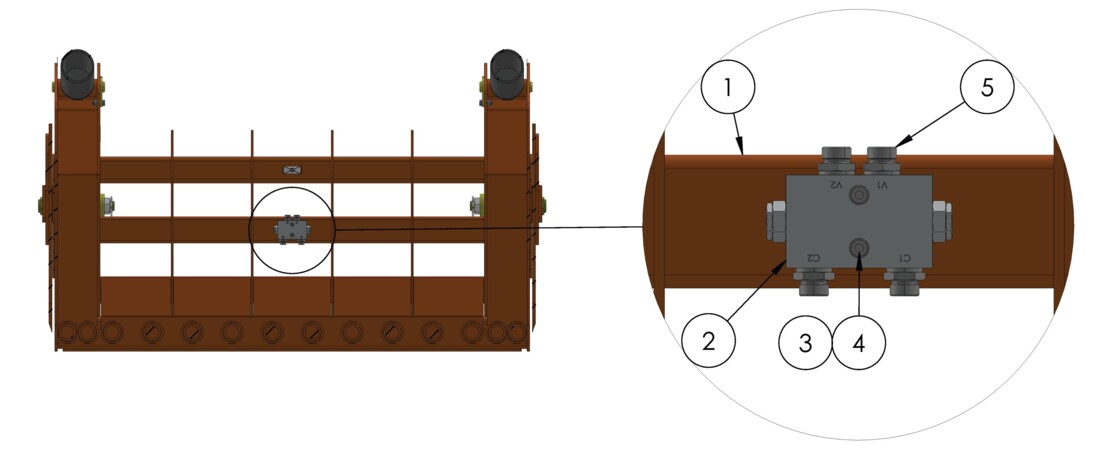

2.4.2 Tandenbak met drukgestuurde terugslapklep

De dubbel gestuurde terugslagklep is aan de binnenzijde gemonteerd. Hiervoor is M8 schroefdraad getapt in de koker.
