Dit is het introductie tabblad. Dit tabblad wordt enkel getoond wanneer het in de backend gevuld is met content

1 Hydrauliek schema

1.1 Hydrauliek schema standaard KHXL 17xx

Zie stuklijst voor artikelnummers

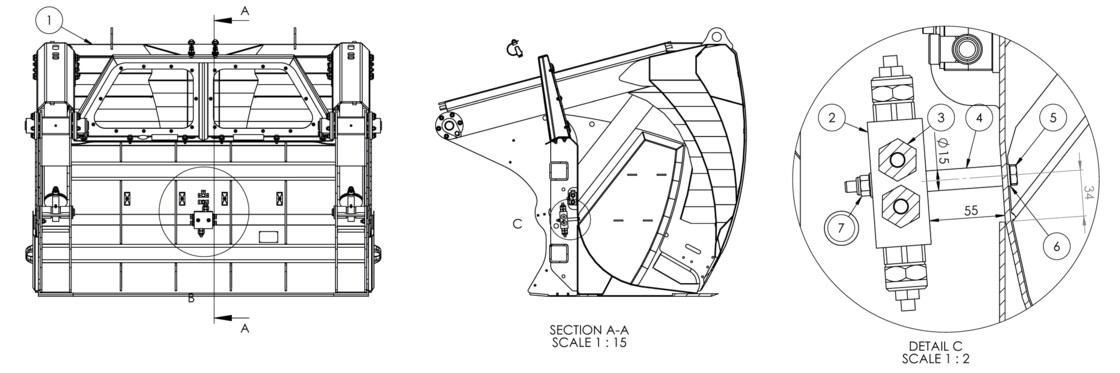

1.2 Hydrauliek schema KHXL 17xx met drukbegrenzer

Zie stuklijst voor artikelnummers

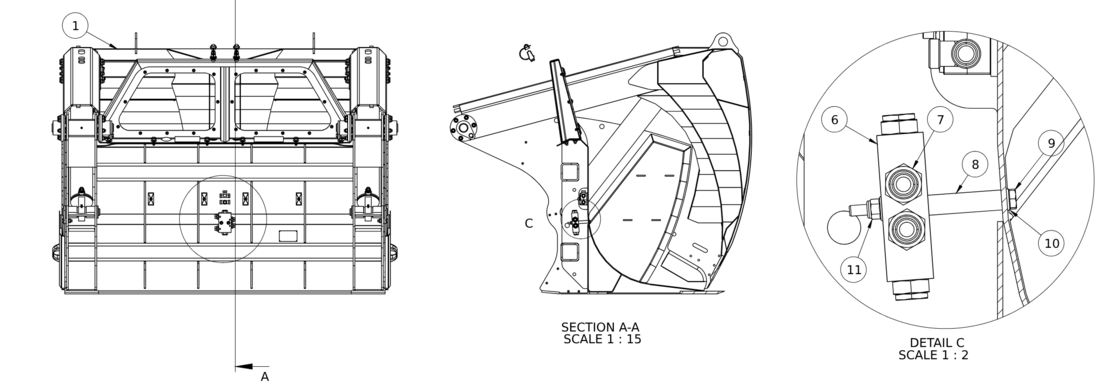

1.3 Hydrauliek schema KHXL 17xx met drukgestuurde terugslapklep

Zie stuklijst voor artikelnummers

Order parts

Deze technische handleiding is geschreven voor het geven van gespecialiseerde informatie naast de gebruikershandleiding, en is zodoende niet gericht op eindgebruikers van de machine.

Tijdens werkzaamheden aan/met de KHXLs moeten de waarschuwingen en aanwijzingen uit de bedieningshandleiding in acht genomen worden.

Deze handleiding in gericht op kuilhappers van het type KHXL 1718/1720/1722/1724/1726. Ze hebben allemaal een haphoogte van 1700mm en een hapbreedte van respectievelijk 1800, 2000, 2200, 2400, 2600mm. Met KHXL 17XX wordt de gehele reeks KHXL kuilhappers aangeduid met een haphoogte van 1700mm en alle voorkomende breedtes.

Deze handleiding is voorzien van hydraulisch schema en stuklijsten van de standaard KHXL 1718/1720/1722/1724/1726, daarnaast zijn de volgende opties opgenomen:

  • Drukbegrenzer
  • Dubbel (druk) gestuurde terugslagklep.

Het toegepaste bevestigingsmateriaal en de frequentie in de stuklijsten is gebaseerd op jongste generatie van de kuilhapper KHXL 17XX in die stuklijst. De voorgaande generaties kunnen daarvan afwijken.

Waarschuwingen

Tijdens werkzaamheden aan/met kuilhappers moeten de waarschuwingen en aanwijzingen uit de bedieningshandleiding in acht genomen worden. Daarnaast moet rekening gehouden worden met de volgende aanvullende waarschuwingen:

Risico op omrollen! Dit kan leiden tot ernstige letsel en schade:
Bij werkzaamheden aan een kuilhapper moet voor de balans altijd een kraan gebruikt worden, die met een strop om de bovenste koker aan de achterzijde van de bak is bevestigd.
Risico op sluiten/openen klep! Dit kan leiden tot ernstige letsel en schade:
Door defecten in of werkzaamheden aan de hydraulische installatie zal de klep ongewild sluiten/openen. Sluit de kuilhapper daarom bij werkzaamheden altijd met een balk tussen de bak en de klep. Ontkoppel de slangen voor onderhoud aan het hydraulisch systeem van de aandrijvende machine en maak de slangen drukloos.



2 STUKLIJST

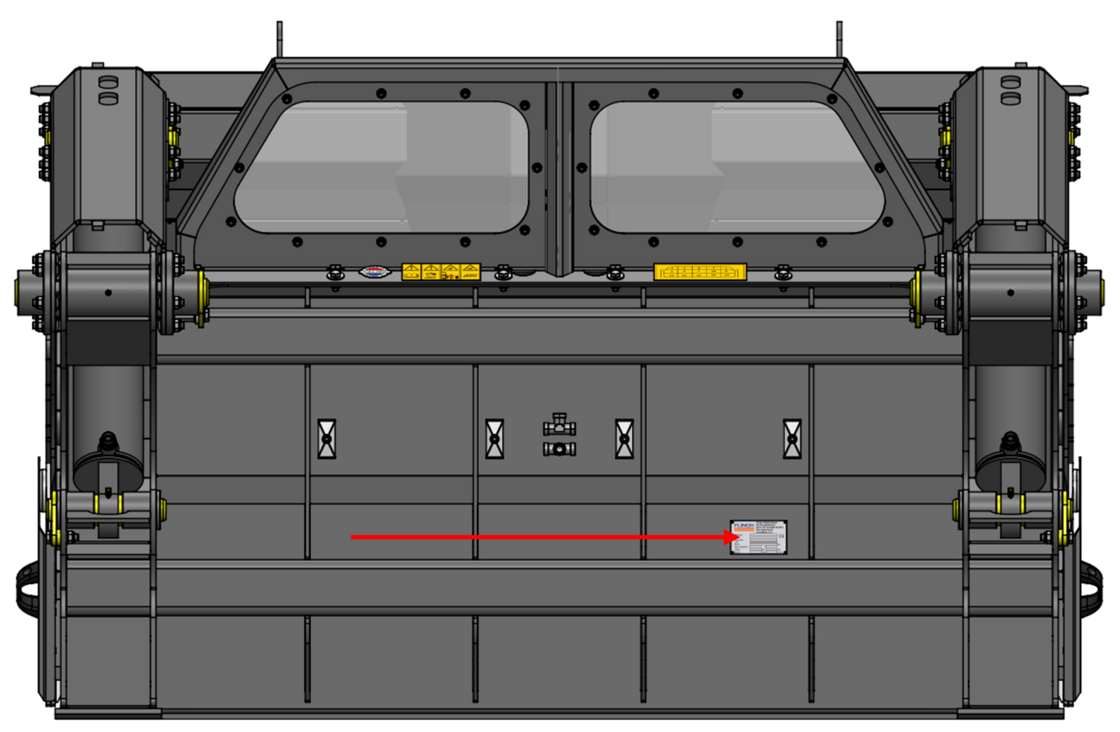

In de volgende stuklijsten staan de artikelnummers van de verschillende onderdelen van de standaard KHXL 17XX. Deze onderdelen zijn te bestellen via uw dealer of Flingk Machinebouw. Er kan naar het serienummer gevraagd worden wat te vinden is aan achterzijde van de kuilhapper, rechts van het midden.

2.1 Hoofdsamenstelling KHXL 17xx

TYPE ARTIKELNUMMER
KHXL 1718 1.004.114-01
KHXL 1720 1.004.167-01
KHXL 1722 1.004.211-01
KHXL 1724 1.004.253-01
KHXL 1726 1.004.291-01

*De KHXL 1718/1720/1722/1724/1726 verschillen in sommige onderdelen in aantal.

(1)Vervanging van klep of bak enkel in overleg met leverancier of Flingk
(2)Aanhaalmoment: 95Nm
(3)Aanhaalmoment verzonken inbusschroeven: 95Nm, 16mm inschroevers (zijkant): aan de binnenkant van de klep afslijpen zodat ze niet langer uitsteken.

Pos Aantal Artikelnummer Omschrijving Gebruikt in Edit
1(1)
1
1.004.120-01
Bak KHXL 1718
Div
1(1)
1
1.004.166-01
Bak KHXL 1720
Div
1(1)
1
1.004.214-01
Bak KHXL 1722
Div
1(1)
1
1.004.249-01
Bak KHXL 1724
Div
1(1)
1
1.004.284-01
Bak KHXL 1726
Div
2(1)
1
1.004.108-01
Klep KHXL 1718
Div
2(1)
1
1.004.156-01
Klep KHXL 1720
Div
2(1)
1
1.004.210-01
Klep KHXL 1722
Div
2(1)
1
1.004.236-01
Klep KHXL 1724
Div
2(1)
1
1.004.286-01
Klep KHXL 1726
Div
3
1
1.004.113-01
Rekje KHXL 1718
Allemaal
3
1
1.004.160-01
Rekje KHXL 1720
Allemaal
3
1
1.004.200-01
Rekje KHXL 1722
Vanaf SN 87-19-4618
3
1
024-2202-90005-05
Rekje KHXL 1722
SN 87-19-4139 t/m SN 87-19-4617
3
1
024-2202-90005-02
Rekje KHXL 1722
SN 87-19-3803 t/m SN 87-19-4138
3
1
1.004.254-01
Rekje KHXL 1724
Vanaf SN 87-19-4635
3
1
024-2402-90005-05
Rekje KHXL 1724
SN 87-19-4173 t/m SN 87-19-4634
3
1
1.004.290-01
Rekje KHXL 1726
Vanaf SN 87-19-6033
3
1
024-2602-90005-07
Rekje KHXL 1726
SN 87-19-4755 t/m SN 87-19-4632
3
1
024-2602-90005-05
Rekje KHXL 1726
SN 87-19-4125 t/m SN 87-19-4754
4
4
1.003.953
Opvulring KH D=Ø40, B=8 (i.c.m. cilinder 1.004.119-01)
Tot SN 87-19-6976
4
0/4
1.011.591-01
Opvulring KH D=Ø40, B=3mm (i.c.m. cilinder 1.004.119-02)
Tot SN 87-19-6976
5
2
1.002.771
Pin Ø40, L=220, el.verz.
Allemaal
6
2
1.002.770
Pin Ø50, L=328, el.verz.
Allemaal
7
3/2/3/2/3
1.002.567
Mes kuilhapper fijne vertanding L=200mm
Allemaal
8
6/7/7/8/8
1.002.568
Mes kuilhapper fijne vertanding L=400mm
Allemaal
9
2
1.003.916
Beschermkap messen KHXL
Allemaal
10
4
1300.120.10.10
Sluitring M12 DIN125A ELVZ
Allemaal
11
2
1304.120.10.10
Sluitring zwaar M12 DIN7349 ELVZ
Allemaal
12
2
1100.120.035.10.08
Tapbout M12x35 DIN933 ELVZ (Verbindingsmoer van klep)
Allemaal
13(2)
2
1201.120.40.70
Borgmoer M12 DIN985 RVS A4 - 70
Allemaal
14
2
1300.120.20.10
Sluitring M12 DIN125A RVS
Allemaal
15
24/32/32/32/40
1302.100.10.10
Carrosseriering M10 DIN9021 ELVZ
Allemaal
16
12/16/16/16/20
1100.100.030.10.08
Tapbout M10x30 DIN933 ELVZ
Allemaal
17
12/16/16/16/20
1201.100.10.08
Borgmoer M10 DIN985 ELVZ
Allemaal
18
8
1100.100.030.20.70
Tapbout M10x30 DIN933 RVS
Allemaal
19
4
1302.100.20.10
Carrosseriering M10 DIN9021 RVS
Allemaal
20
4
1201.100.20.70
Borgmoer M10 DIN985 RVS
Allemaal
21(3)
24
1404.120.016.10.10
Verzonken inbusschroef M12x16 DIN7991 ELVZ
Allemaal
22(3)
36/40/44/48/52
1404.120.020.10.10
Verzonken inbusschroef M12x20 DIN7991 ELVZ
Allemaal

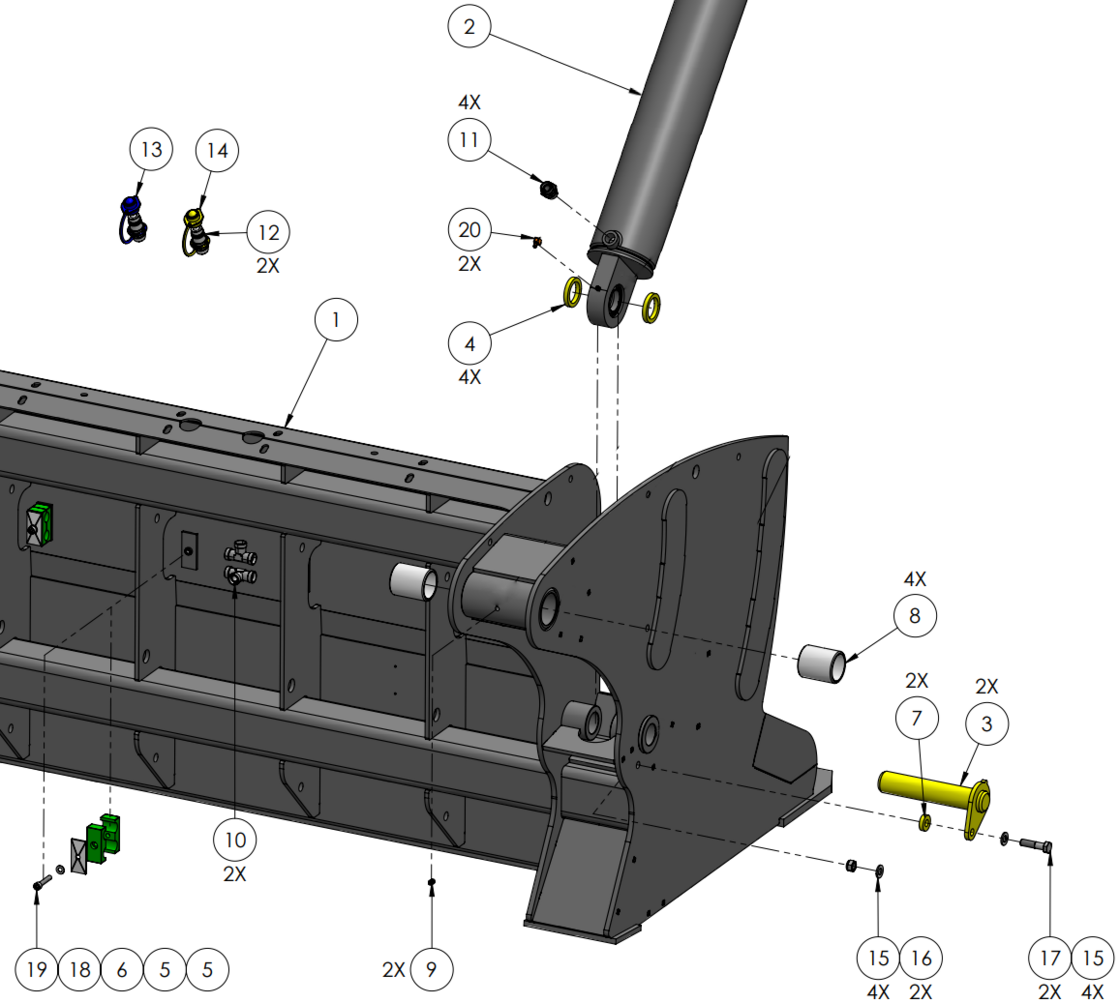

2.2 Bak KHXL 17XX

TYPE ARTIKELNUMMER
KHXL 1718 1.004.120
KHXL1720 1.004.166
KHXL 1722 1.004.214
KHXL 1724 1.004.249
KHXL 1726 1.004.284

*De KHXL 1718/1720/1722/1724/1726 verschillen in sommige onderdelen in aantal

Tussen 2 lagerbussen (POS 8) zitten twee seegerringen (POS 21)

Kuilhappers vanaf serienummer 87-19-6976 zijn uitgevoerd met cilinders met een brede binnenring op de gelenklager, de opvulringen (POS 4) zijn daarbij komen te vervallen. Alleen het nieuw type cilinder is leverbaar. Wanneer een oud type cilinder 1.004.119-01  wordt vervangen door een nieuw type 1.004.119-02, zullen de opvulringen (POS 4) vervangen moeten worden door ringen met een dikte van 3mm (art.num. 1.011.591-01).

(1) Vervanging van klep of bak enkel in overleg met leverancier of Flingk.
(2) Niet aangegeven op afbeelding

Pos Aantal Artikelnummer Omschrijving Gebruikt in Edit
1(1)
1
1.004.086-01
Bak KHXL 1718
Div
1(1)
1
1.004.165-01
Bak KHXL 1720
Div
1(1)
1
1.004.213-01
Bak KHXL 1722
Div
1(1)
1
1.004.263-01
Bak KHXL 1724
Div
1(1)
1
1.004.277-01
Bak KHXL 1726
Div
2
2
1.004.119-02
Cilinder (met brede binnenring) Gesloten bak: L = ±1007 KHXL 17XX
Allemaal na SN 87-19-6976
2
2
1.004.119-01
Cilinder Lang (Gesloten bak: L = ±1007) KHXL 1718
V.A. SN 87-19-5002 tot SN 87-19-6976
2
2
1.004.119-01
Cilinder Lang (Gesloten bak: L = ±1007) KHXL 1720
V.A. SN 87-19-4725 tot SN 87-19-6976
2
2
902-0202-50023-01
Cilinder Kort (Gesloten bak: L = ±907) KHXL 1720
V.A. SN 87-19-5027 t/m SN 87-19-4724
2
2
1.004.119-01
Cilinder Lang (Gesloten bak: L = ±1007) KHXL 1722
V.A. SN 87-19-5282 tot SN 87-19-6976
2
2
902-0202-50023-01
Cilinder Kort (Gesloten bak: L = ±907) KHXL 1722
V.A. SN 87-19-5027 t/m SN 87-19-5281
2
2
1.004.119-01
Cilinder Lang (Gesloten bak: L = ±1007) KHXL 1724
V.A. SN 87-19-4635 tot SN 87-19-6976
2
2
902-0202-50023-01
Cilinder Kort (Gesloten bak: L = ±907) KHXL 1724
V.A. SN 87-19-5027 t/m SN 87-19-4634
2
2
1.004.119-01
Cilinder Lang (Gesloten bak: L = ±1007) KHXL 1726
V.A. SN 87-19-4755 tot SN 87-19-6976
2
2
902-0202-50023-01
Cilinder Kort (Gesloten bak: L = ±907) KHXL 1726
V.A. SN 87-19-5027 t/m SN 87-19-4754
3
2
1.002.766-01
Pin Ø40, L=196, el.verz. KHXL 1718
Na SN 87-19-5773
3
2
1.002.765-01
Pin Ø40, L=180, el.verz. KHXL 1718
T/m SN 87-19-5773
3
2
1.002.766-01
Pin Ø40, L=196, el.verz. KHXL 1720
Vanaf SN 87-19-6086
3
2
1.002.765-01
Pin Ø40, L=180, el.verz. KHXL 1720
T/m SN 87-19-6085
3
2
1.002.766-01
Pin Ø40, L=196, el.verz. KHXL 1722
Vanaf SN 87-19-5977
3
2
1.002.765-01
Pin Ø40, L=180, el.verz. KHXL 1722
T/m SN 87-19-5976
3
2
1.002.766-01
Pin Ø40, L=196, el.verz. KHXL 1724
Vanaf SN 87-19-5954
3
2
1.002.765-01
Pin Ø40, L=180, el.verz. KHXL 1724
T/m SN 87-19-5953
3
2
1.002.766-01
Pin Ø40, L=196, el.verz. KHXL 1726
Vanaf SN 87-19-6033
3
2
1.002.765-01
Pin Ø40, L=180, el.verz. KHXL 1726
T/m SN 87-19-6032
4
4
1.003.953
Opvulring KH D=Ø40, B=8 (i.c.m. cilinder 1.004.119-01)
Tot SN 87-19-6976
4
0/4
1.011.591-01
Opvulring KH D=Ø40, B=3mm (i.c.m. cilinder 1.004.119-02)
Tot SN 87-19-6976
5
8/10/12
1.001.606
Buisklem 20 mm dubbel
Allemaal
6
4/5/6
1.001.607
Deksel voor buisklem dubbel mt. 3
Allemaal
7
2
1.008.361
Ring Ø30x13.5, 8 mm
Alleen als POS 3 L = 196
8
4
1.002.134
Stalen lagerbus
Allemaal
9
2
1.002.320
Smeernippel M8x1.25 recht DIN 71412 A
Allemaal
10
2
1.001.812
T-stuk 15L 3x pijpopname (TS 15L)
Allemaal
11
4
1.001.591
Inschroever 15L-1/2" (GES 15L/R-WD)
Allemaal
12
2
1.005.699
Snelkoppeling male 1/2", 15L pijpopname
Allemaal
13
1
1.005.708
Stofkap male 1/2", blauw
Allemaal
14
1
1.005.709
Stofkap male 1/2", geel
Allemaal
15
4
1300.120.10.10
Sluitring M12 DIN125A ELVZ
Allemaal
16
2
1201.120.10.08
Borgmoer M12 DIN985 ELVZ
Allemaal
17
2
1101.120.050.10.08
Zeskantbout M12x50 DIN931 ELVZ
Allemaal
18
4/5/6
1300.080.10.10
Sluitring M8 DIN125A ELVZ
Allemaal
19
4/5/6
1400.080.045.10.08
Cilinderschroef M8x45 DIN912 ELVZ
Allemaal
20
2
1.002.319
Smeernippel M6x1.0 90 graden DIN 71412 C
Allemaal
21(2)
4
1307.060.20.05.10
Seegerring boring 60x2 DIN472 Blank
Allemaal
22(2)
2
Kunststof beschermveren Ø 25mm
Allemaal
23(2)
2
Kunststof beschermveren Ø 40mm
Allemaal

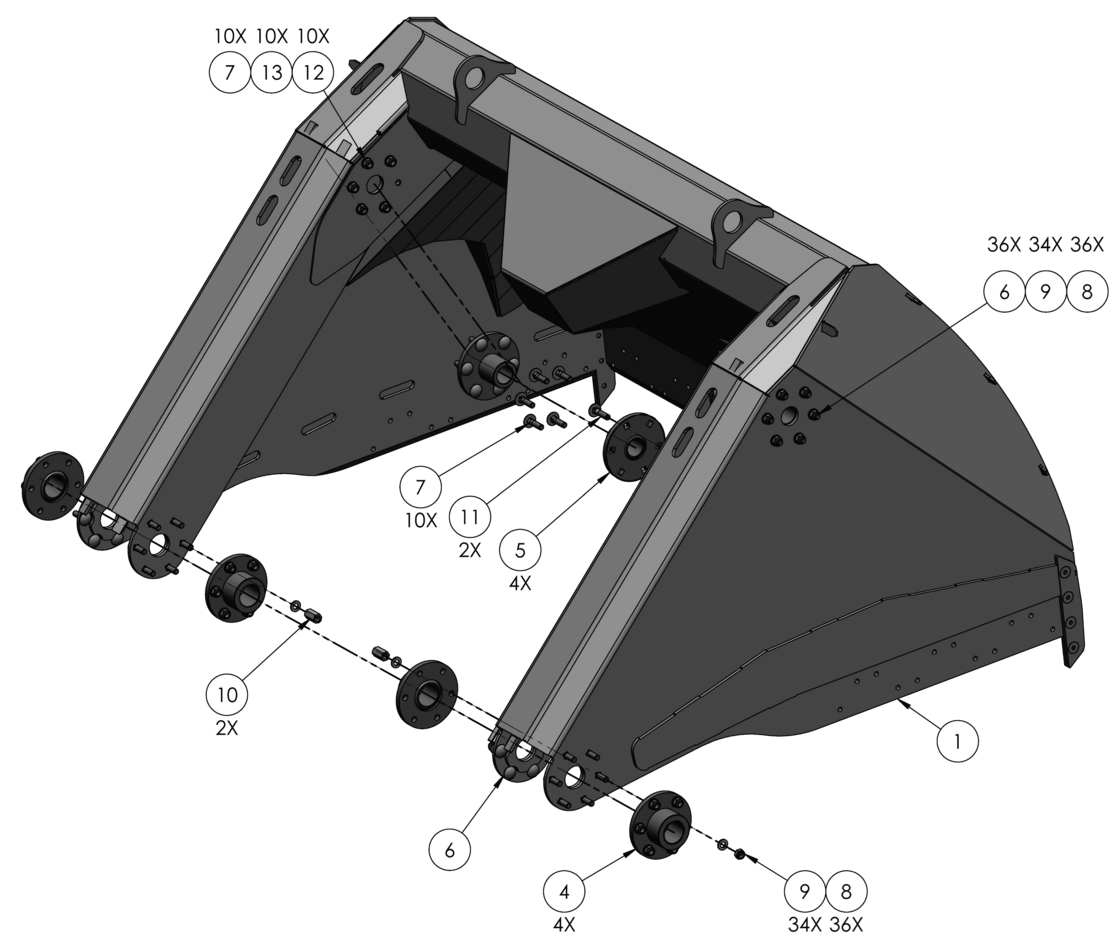

2.3 Klep KHXL 17xx

TYPE ARTIKELNUMMER
KHXL 1718 1.004.108-01
KHXL 1720 1.004.156-01
KHXL 1722 1.004.210-01
KHXL 1724 1.004.236-01
KHXL 1726 1.004.286-01

(1) Vervanging van klep of bak enkel in overleg met leverancier of Flingk
(2) Pos 4 en pos 5 pas aandraaien wanneer de klep op de bak gemonteerd is en de bussen uitgelijnd zijn door de pin. Aanhaalmoment: 95Nm
(3) POS 14 t/m 16 vormen samen de snijpunten op de hoeken van de klep, en zijn niet aangegeven in de bovenstaande afbeelding. Pos 14 bevinden zich aan de buitenzijde van de bak, pos 15 aan de binnenzijde.

Pos Aantal Artikelnummer Omschrijving Gebruikt in Edit
1(1)
1
1.004.108-01
Klep KHXL 1718
Div
1(1)
1
1.004.156-01
Klep KHXL 1720
Div
1(1)
1
1.004.210-01
Klep KHXL 1722
Div
1(1)
1
1.004.236-01
Klep KHXL 1724
Div
1(1)
1
1.004.286-01
Klep KHXL 1726
Div
4(2)
4
1.003.910-02
Bus scharnierpunt klep KHXL
Allemaal (vervangt 1.003.910-01)
5(2)
4
1.003.925-02
Bus scharnierpunt klep KHXL
Allemaal (vervangt 1.003.925-01)
6
36
1103.120.040.10.08
Slotbout M12x40 DIN603 ELVZ
Allemaal
7
10
1103.120.045.10.08
Slotbout M12x45 DIN603 ELVZ
Allemaal
8
36
1300.120.10.10
Sluitring M12 DIN125A ELVZ
Allemaal
9(2)
34
1201.120.10.08
Borgmoer M12 DIN985 ELVZ
Allemaal
10
2
1208.120.10.08
Verbindingsmoer M12 DIN6334 ELVZ
Allemaal
11
2
1103.120.050.10.08
Slotbout M12x50 DIN603 ELVZ
Allemaal
12(2)
10
1201.120.40.70
Borgmoer M12 DIN985 RVS A4 - 70
Allemaal
13
10
1300.120.20.10
Sluitring M12 DIN125A RVS A2
Allemaal
14(3)
2
1.003.904-02
Slijtpunt HKXL
Allemaal
15(3)
2
1.004.411-01
Beschermpuntje zijplaat
Allemaal
16(3)
8
1404.120.016.10.10
Verzonken inbusschroef M12x16 DIN7991
Allemaal

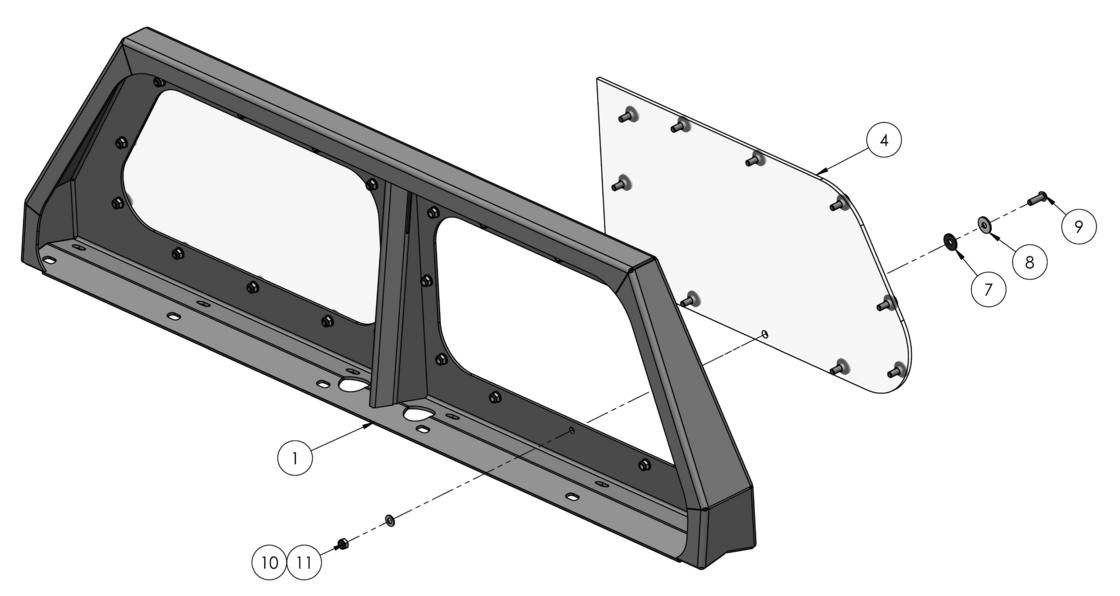

2.4 Rekje KHXL 17xx

TYPE ARTIKELNUMMER
KHXL 1718 1.004.113-01 (Breedte: 1418mm, 1 spijl)
KHXL 1720 1.004.160-01 (Breedte: 1618mm, 1 spijl)
KHXL 1722 1.004.200-01 (Breedte: 1818mm, 3 spijlen)
KHXL 1724 1.004.254-01 (Breedte: 2018mm, 3 spijlen)
KHXL 1726 1.004.290-01 (Breedte: 2218mm, 3 spijlen)

*De KHXL 1718/1720/1722/1724/1726 verschillen in sommige onderdelen in aantal.

Pos Aantal Artikelnummer Omschrijving Gebruikt in Edit
1
1
1.004.112-01
Rekje KHXL 1718
Allemaal
1
1
1.004.158-01
Rekje KHXL 1720
Allemaal
1
1
1.004.198-01
Rekje KHXL 1722
V.A. SN 87-19-4618
1
1
024-2202-50021-05
Rekje KHXL 1722
V.A. SN 87-19-4139 t/m SN 87-19-4617
1
1
024-2202-50021-01
Rekje KHXL 1722
V.A. SN 87-19-3803 t/m SN 87-19-4138
1
1
1.004.251-01
Rekje KHXL 1724
V.A. SN 87-19-4635
1
1
024-2402-50021-05
Rekje KHXL 1724
V.A. SN 87-19-4173 t/m SN 87-19-4634
1
1
1.004.289-01
Rekje KHXL 1726
V.A. SN 87-19-6033
1
1
024-2602-50021-07
Rekje KHXL 1726
V.A. SN 87-19-4755 t/m SN 87-19-6032
1
1
024-2602-50021-05
Rekje KHXL 1726
V.A. SN 87-19-4125 t/m SN 87-19-4754
4
2
1.004.109-01
Plexiglas KHXL 1718
Allemaal
4
2
1.004.159-01
Plexiglas KHXL 1720
Allemaal
4
2
1.004.199-01
Plexiglas KHXL 1722
V.A. SN 87-19-4618
4
2
024-2202-00017-04
Plexiglas KHXL 1722
V.A. SN 87-19-4139 t/m SN 87-19-4617
4
1
024-2202-00017-02
Plexiglas KHXL 1722
V.A. SN 87-19-3803 t/m SN 87-19-4138
4
2
1.004.252-01
Plexiglas KHXL 1724
V.A. SN 87-19-4635
4
2
024-2402-00017-03
Plexiglas KHXL 1724
V.A. SN 87-19-4173 t/m SN 87-19-4634
4
2
1.004.287-01
Plexiglas KHXL 1726
V.A. SN 87-19-6033
4
2
024-2602-00017-05
Plexiglas KHXL 1726
V.A. SN 87-19-4755 t/m SN 87-19-6032
4
2
024-2602-00017-01
Plexiglas KHXL 1726
V.A. SN 87-19-4125 t/m SN 87-19-4754
7
22/22/30/30/30
1302.080.50.10
Carrosseriering M8 DIN9021 Rubber
Allemaal
8
22/22/30/30/30
1302.080.20.10
Carrosseriering M8 DIN9021 RVS
Allemaal
9
22/22/30/30/30
1402.080.025.20.10
Laagbolkopschroef M8x25 ISO7380-1 RVS
Allemaal
10
22/22/30/30/30
1300.080.20.10
Sluitring M8 DIN125A RVS
Allemaal
11
22/22/30/30/30
1201.080.20.70
Borgmoer M8 DIN985 RVS
Allemaal

2.5 KHXL 17xx met optionele drukbegrenzer

Pos Aantal Artikelnummer Omschrijving Gebruikt in Edit
1
1
1.004.066
KHXL 1718
1
1
1.004.142
KHXL 1720
1
1
1.004.182
KHXL 1722
1
1
1.004.222
KHXL 1724
1
1
1.004.264
KHXL 1726
2
1
1.001.932
Cross-over ventiel 80 l/min, 1/2", in line (30-250 bar)
3
4
1.001.591
Inschroever 15L-1/2" (GES 15L/R-WD)
4
2
1.009.147-01
Buisje Ø15 x 2 x 55
5
2
1101.080.120.10.08
Zeskantbout M8x120 DIN931
6
2
1300.080.10.10
Sluitring M8 DIN125A
7
2
1211.080.10.08
Flensmoer zelfborgend M8 DIN6926

2.6 KHXL 17xx met optionele drukgestuurde terugslagklep

Pos Aantal Artikelnummer Omschrijving Gebruikt in Edit
1
1
1.004.066
KHXL 1718
1
1
1.004.142
KHXL 1720
1
1
1.004.182
KHXL 1722
1
1
1.004.222
KHXL 1724
1
1
1.004.264
KHXL 1726
6
1
1.008.374
Dubbel gestuurde terugslagklep 1/2", 45 l/min
7
4
1.001.591
Inschroever 15L-1/2" (GES 15L/R-WD)
8
2
1.009.154-01
Buisje Ø15 x 2 x 55
9
2
1101.080.120.10.08
Zeskantbout M8x120 DIN931
10
2
1300.080.10.10
Sluitring M8 DIN125A
11
2
1211.080.10.08
Flensmoer zelfborgend M8 DIN6926
