Type SHC

Deze technische handleiding is geschreven voor het geven van gespecialiseerde informatie naast de gebruikershandleiding, en is zodoende niet gericht op eindgebruikers van de machine.

Tijdens werkzaamheden aan/met de SHC/SH moeten de waarschuwingen en aanwijzingen uit de bedieningshandleiding in acht genomen worden.

Deze handleiding is voorzien van hydraulische schema’s, elektrische schema’s van de SHC R en de SH‑R en de stuklijsten van de SHC R.

Standaard uitvoering en opties van de SHC R:

• SHC R (1450)
  • Snelheidsregeling van bodemketting op
    • Aanvoer (FWD) tot en met serienummer 87-19-5788
    • Aanvoer en afvoer (FWD & REV) vanaf serienummer 87-19-5789
  • Optie Draadloze bediening (i.p.v. standaard bedrade bediening)
  • Optie Flow-drukbegrenzer
  • Optie Klem
  • Optie Opzetrek
  • Optie Persfilter

N.B. De SHC R en de SHC hebben respectievelijk een roterende blaaspijp en een statische blaaspijp. De SHC wordt niet in deze handleiding behandeld, voor technische informatie en ondersteuning moet contact opgenomen worden met (een dealer van) Flingk.

Standaard uitvoering en opties van de SH-R:

• SH-R
  • Optie Vernevelaar
  • Optie Flow-drukbegrenzer

N.B. De SH-R is standaard geleverd met een draaiende blaaspijp, draadloze afstandsbediening, en een snelheidsregeling op aan- en afvoer (FWD & REV) van de bodemketting.



2 Hydraulisch schema

2.1 Hydraulisch schema SHC R

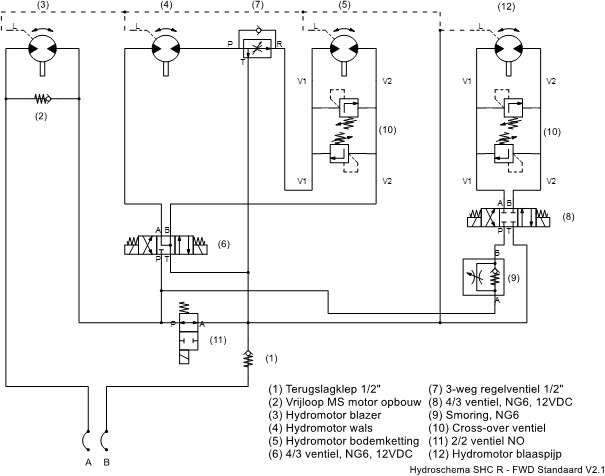

2.1.1 SHC R met snelheidregeling FWD van bodemketting

Het hydraulische schema behorend bij SHC R’s met een serienummer tot en met 87-19-5788, waarbij de snelheid van de bodemketting alleen te regelen is voor de aanvoer richting (FWD):

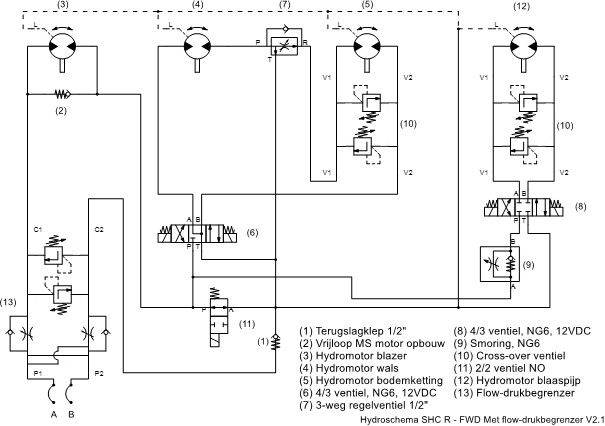

2.1.2 SHC R snelheidsregeling FWD van bodemketting plus flow-drukbegrenzer

Het hydraulische schema behorend bij SHC R’s met een serienummer tot en met 87-19-5788, waarbij de snelheid van de bodemketting alleen te regelen is voor de aanvoer richting (FWD) en voorzien is van een flow-drukbegrenzer:

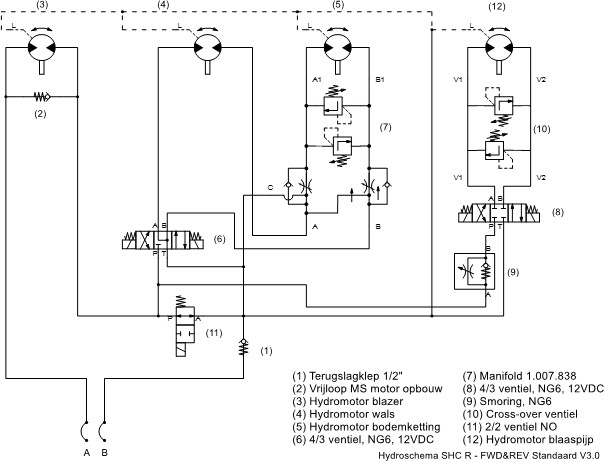

2.1.3 SHC R snelheidsregeling FWB & REV van bodemketting

Het hydraulische schema behorend bij SHC R’s met een serienummer vanaf 87-19-5789, waarbij de snelheid van de bodemketting te regelen in de aan- en afvoer richting (FWD & REV):

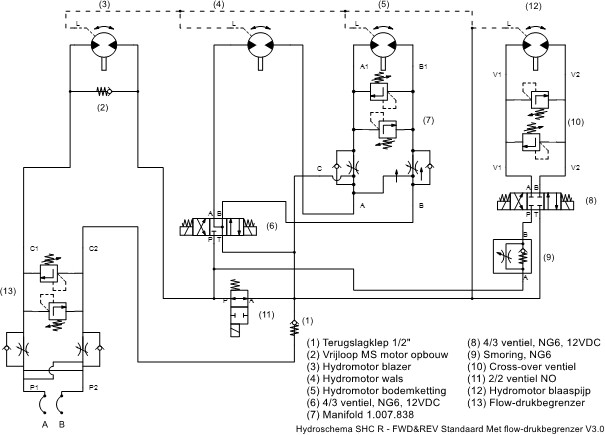

2.1.4 SHC R snelheidsregeling FWD & REV van bodemketting plus flow-drukbegrenzer

Het hydraulische schema behorend bij SHC R’s met een serienummer vanaf 87-19-5789, waarbij de snelheid van de bodemketting te regelen in de aan- en afvoer richting (FWD & REV) en voorzien is van een flow-drukbegrenzer:

2.2 Hydraulisch schema's SH-R

2.2.1 SH-R

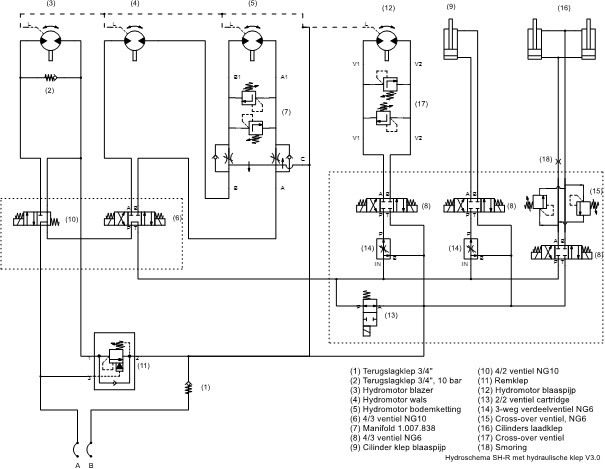

Het hydraulische schema behorend bij SH-R’s:

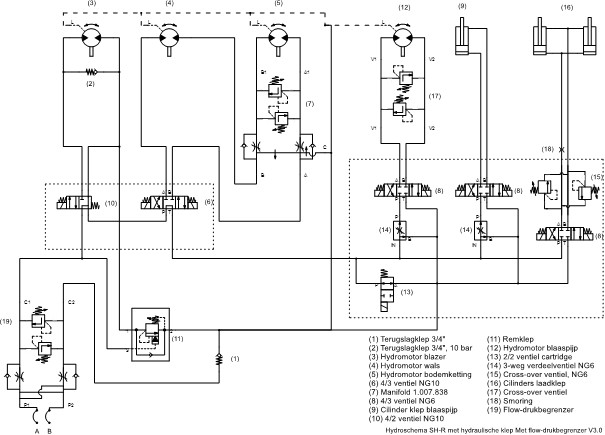

2.2.2 SH-R plus flow-drukbegrenzer

Het hydraulische schema behorend bij SH-R’s voorzien is van een flow-drukbegrenzer:

2.3 SHC-R & SH-R met persfilter

Indien een stroblazer is uitgevoerd met een persfilter dan wordt de aangevoerde olie (na de optionele flow-drukbegrenzer) voor de eerste functie gefilterd. Let altijd op de aangegeven stroomrichting.

3. Elektrisch schema

3.1 Elektrisch schema’s SHC R

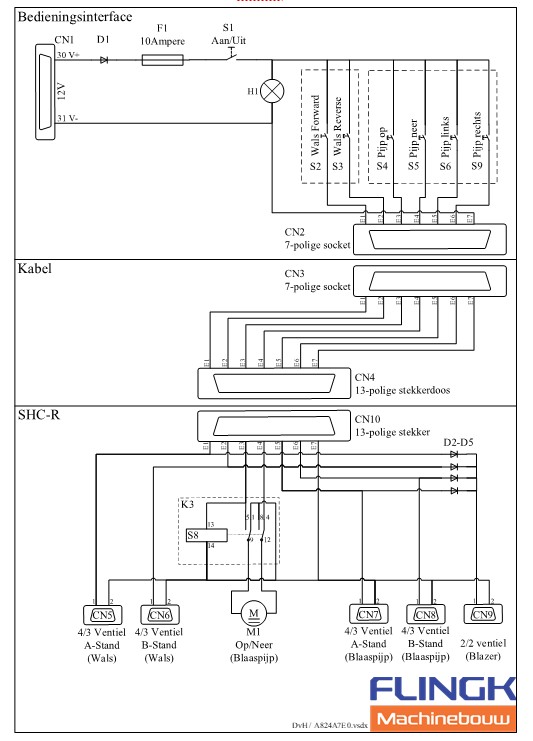

3.1.1 Elektrisch schema SHC R, bedraad:

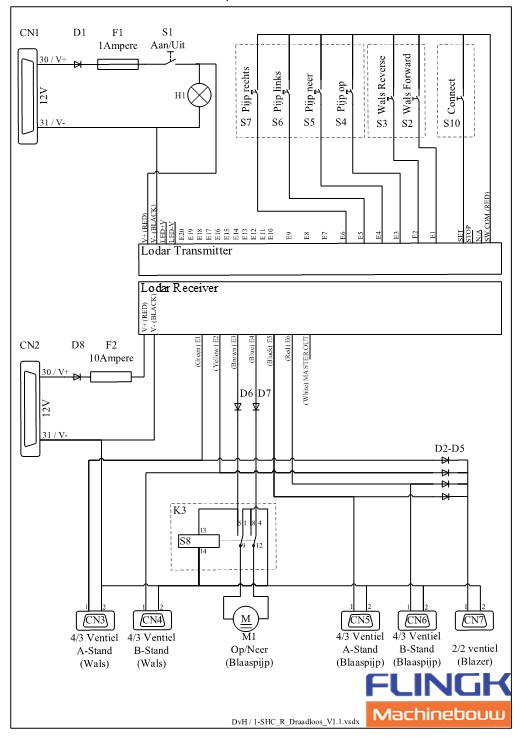

3.1.2 Elektrisch schema SHC R, draadloos:

3.1.2.1 Pairen draadloze verbinding:

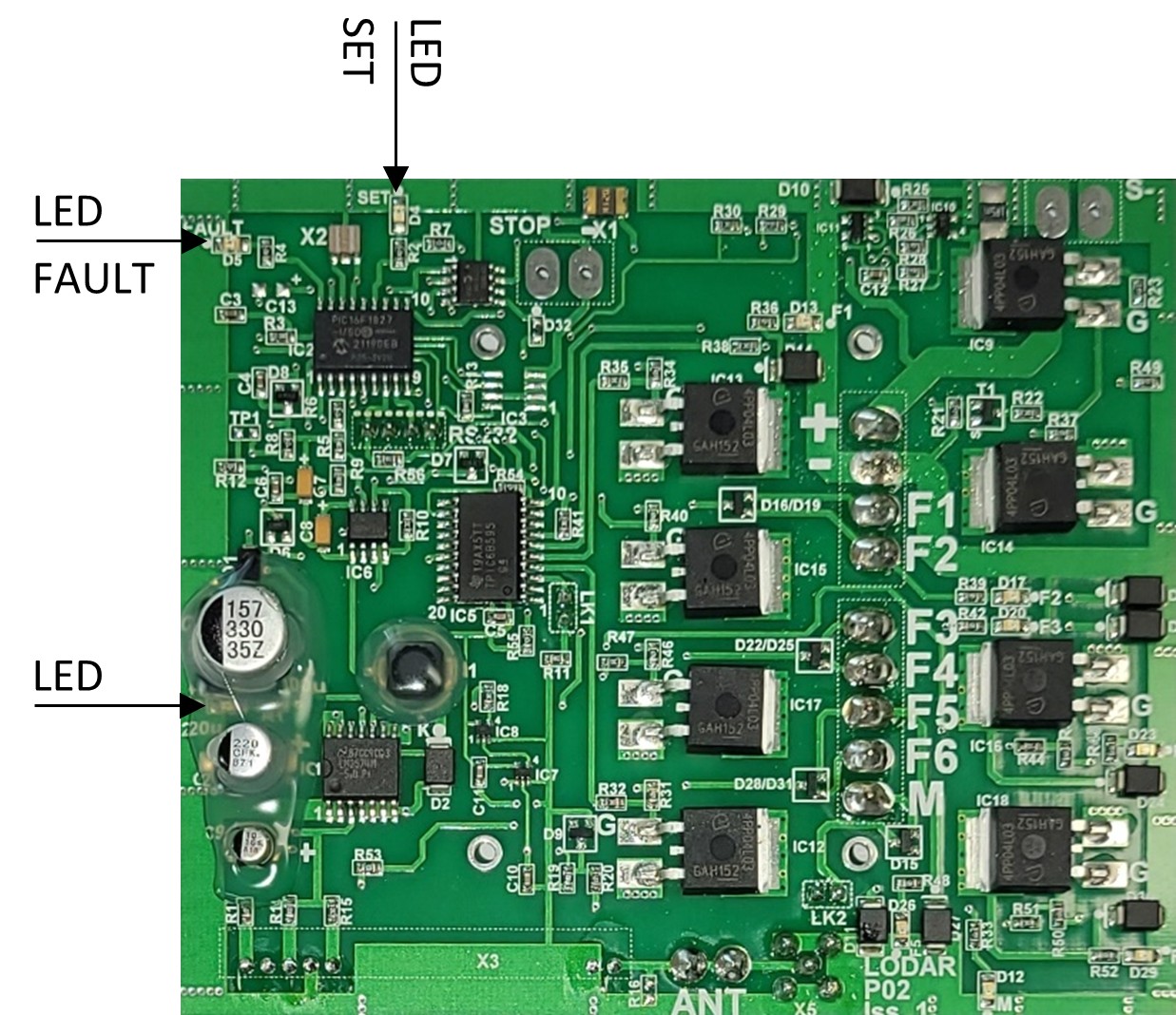

• Haal spanning van ontvanger zodat LED 5V uitgaat, wacht even en sluit de spanning weer aan. De ontvanger bevindt zich achter de beschermkap hydrauliek/elektro.
• LED FAULT knippert ±20 seconden, waarbinnen Connect & Joystick van de bodemketting naar rechts tegelijkertijd bediend moeten worden. Als de LED FAULT continue gaat branden is de pairing geslaagd.
• Bij normaal gebruik zijn de zender en ontvanger gepaird en hebben ze een connectie. In dat geval brandt de 5V en de SET LED wel, en de FAULT LED niet.

3.2 Elektrisch schema SH-R

Het elektrische schema van de SH-R zullen in een volgende update toegevoegd worden

Order parts

4 STUKLIJST

4.1 SHC R

4.1.1 SHC R STANDAARD

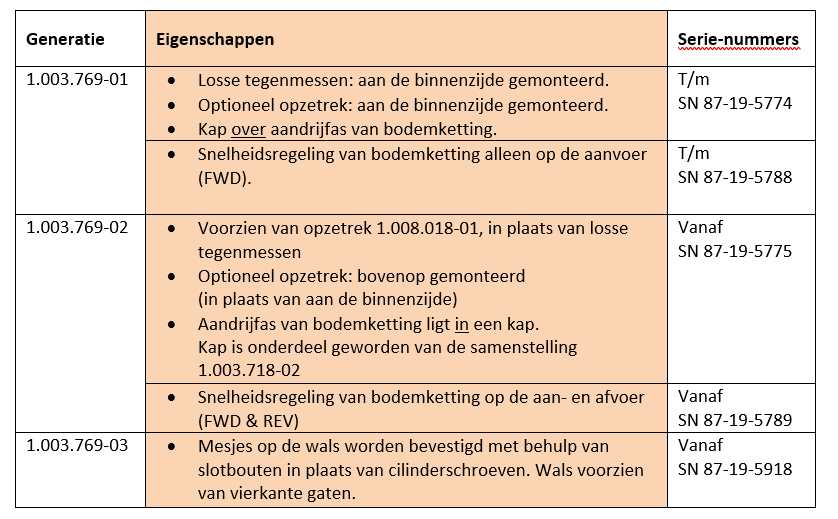

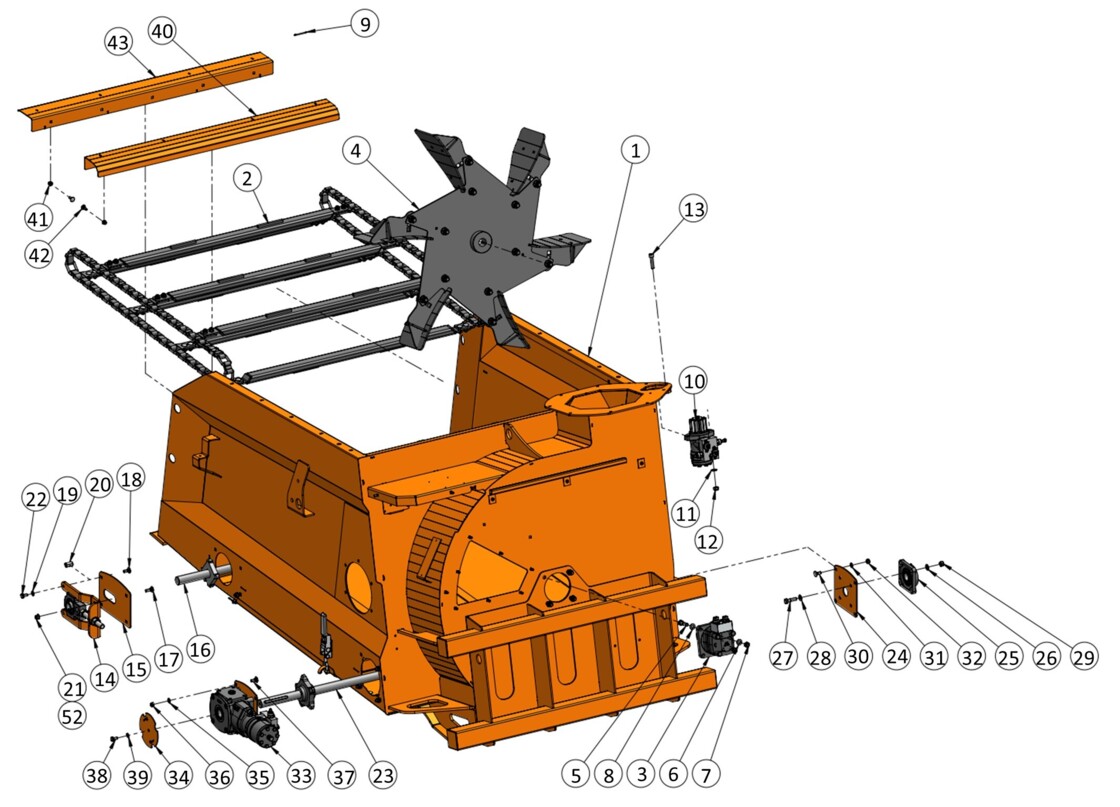

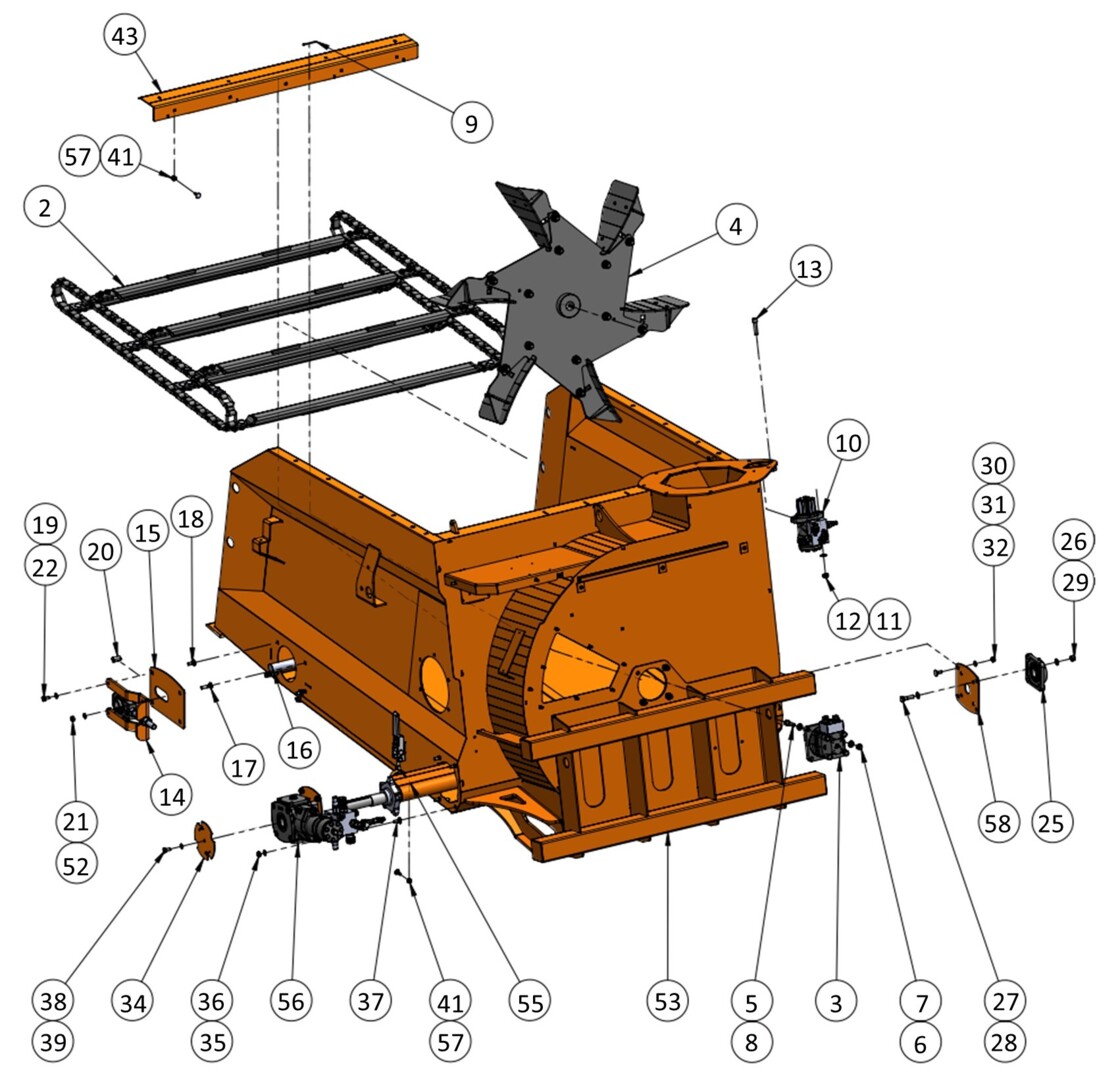

Tijdens de productieperiode van de SHC zijn 4 generaties te onderscheiden. Voor het identificeren van een SHC R kan het serienummer gebruikt worden. Onderdelen of samenstellingen zonder opmerking over serienummers, worden in alle generaties gebruikt.



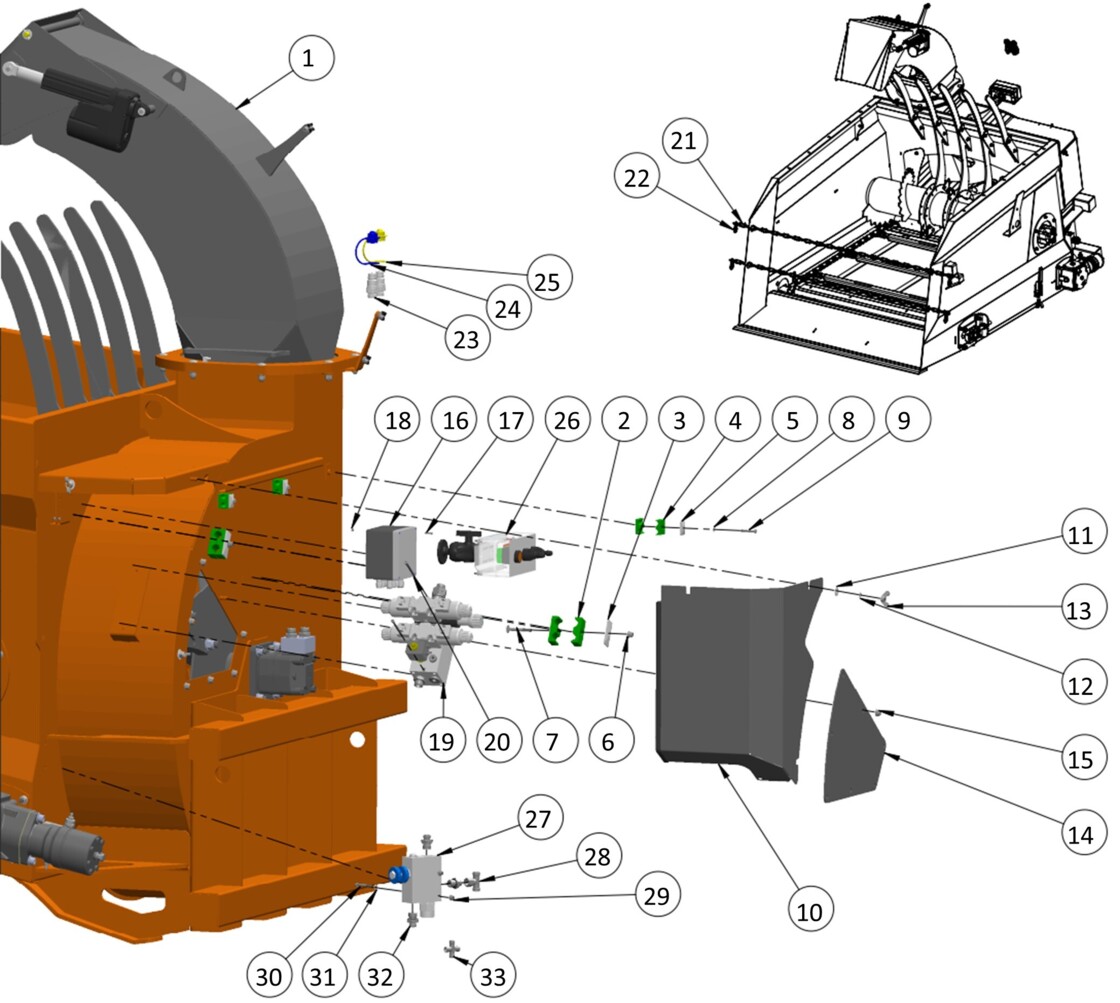

4.1.1.1 1.003.777

1.003.777-01
SHC R’s met een serienummer tot en met 87-19-5788 hebben enkel een snelheidsregeling van de bodemketting in aanvoer richting. Vanaf het serienummer 87-19-5789 is de snelheid van de bodemketting in beide richtingen instelbaar. Het ventiel op de motor is hiervoor aangepast en pos 27 is komen te vervallen.

1.003.777-02 en 1.003.777-03
SHC R’s met een serienummer vanaf 87-19-5789 hebben een regelbare snelheid van de bodemketting in aanvoer- en afvoer-richting. Het ventiel op de motor is hiervoor aangepast en pos 27 is komen te vervallen.

Stuklijst behorend bij 1.003.777-01/02/03

4.1.1.2 1.003.731

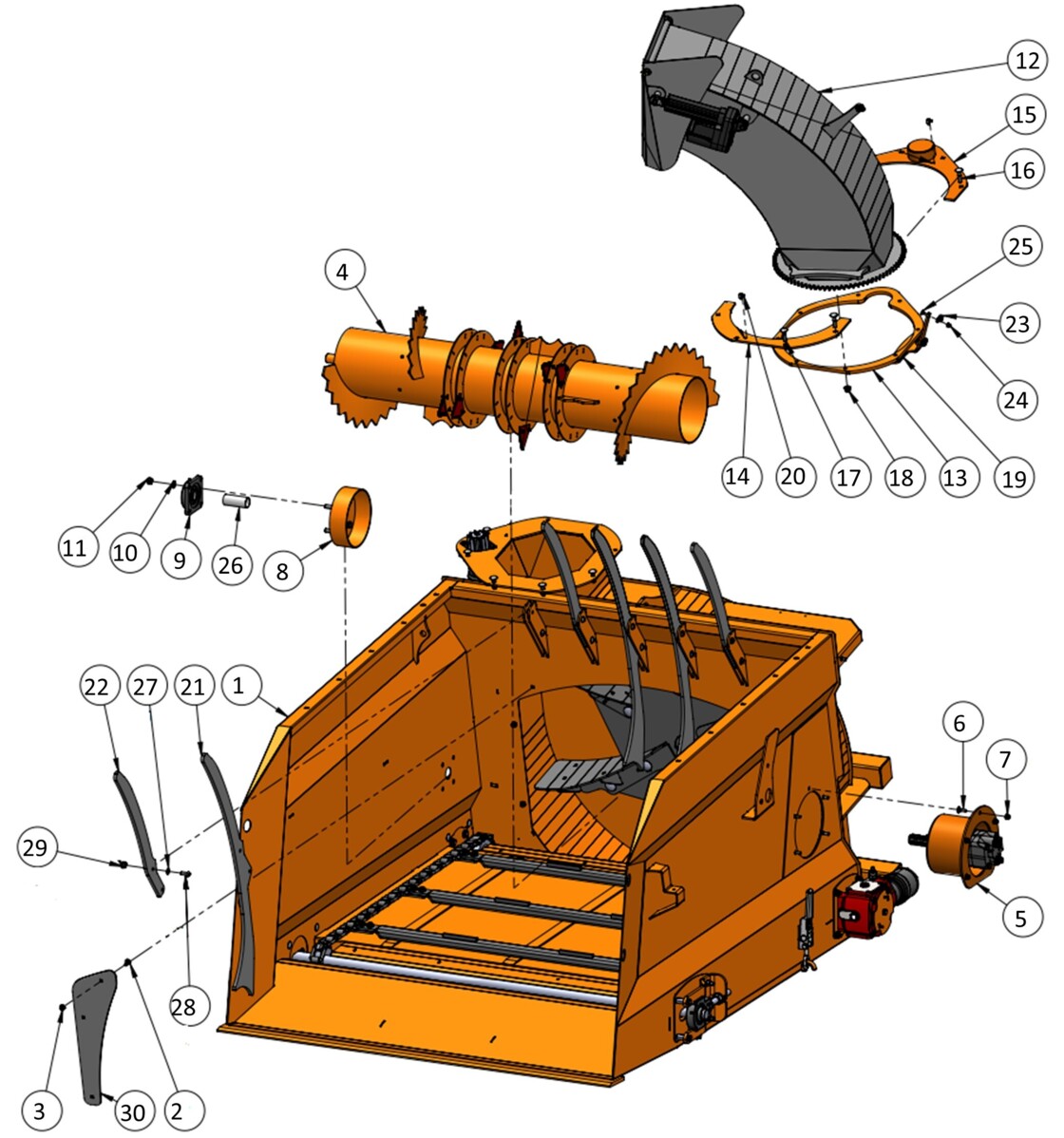

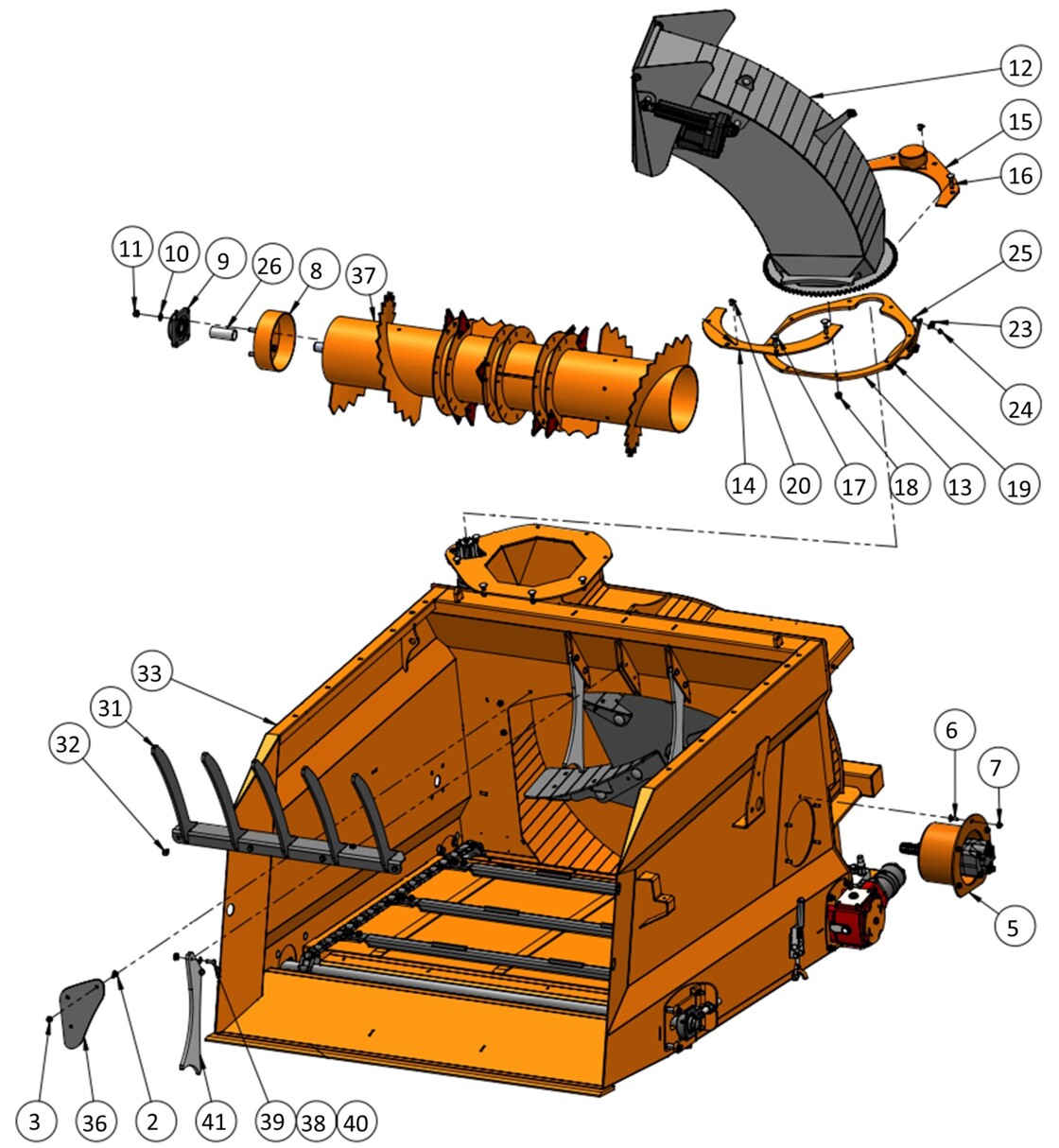

SHC R’s met een serienummer tot en met 87-19-5774 zijn uitgerust met 5 losse tegenmessen (1.003.740/POS 22) Daarna zijn SHC’s standaard uitgerust met een opzetrek (1.008.018-01/POS 31). Vanaf SN 87-19-5918 wordt POS 4 vervangen door POS 37 die voorzien is van vierkante gaten voor het bevestigen van de mesjes met slotbouten.

11.003.731-0

1.003.731-02 & 1.003.731-03

Stuklijst behorend bij: 1.003.731-01/02/03



N.B. Flensmoeren POS 29 & POS 40, verzonken monteren en loctite gebruiken.

4.1.1.3 1.003.712

SHC R’s met een serienummer tot en met 87-19-5774 zijn uitgerust met een kap over aangedreven as van de bodemketting (POS 40), deze is vervangen door een kap in samenstelling POS 55 (87-19-5774). Bij SHC’s vanaf 87-19-5788 is de snelheid van de bodemketting in beide richtingen (aan- en af-voer) regelbaar. Hiervoor is een andere motorsamenstellingen (pos 33 vs. 56) en montageflens (pos 24 vs. pos 58) toegepast.

1.003.712-01

1.003.712-02

Stuklijst behorend bij: 1.003.712-01/02



N.B. Pos 40 (1.003.735-01 / Kap over as bodemketting aandrijfzijde) is niet leverbaar, en dient vervangen te worden door 1.003.735-02 in samenstelling 1.003.718-02

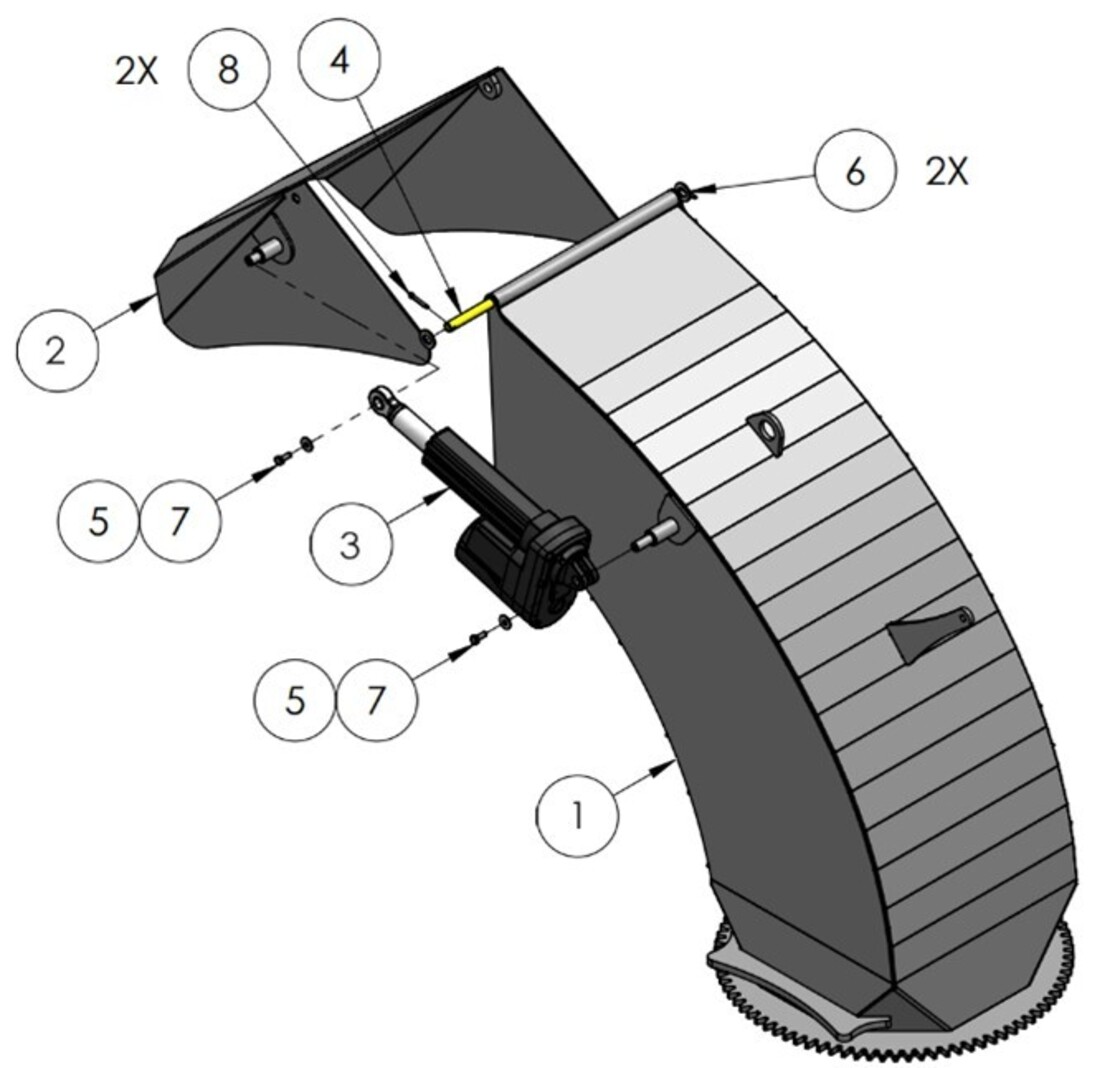

4.1.1.4 Blaaspijp compleet (1.003.613-02).

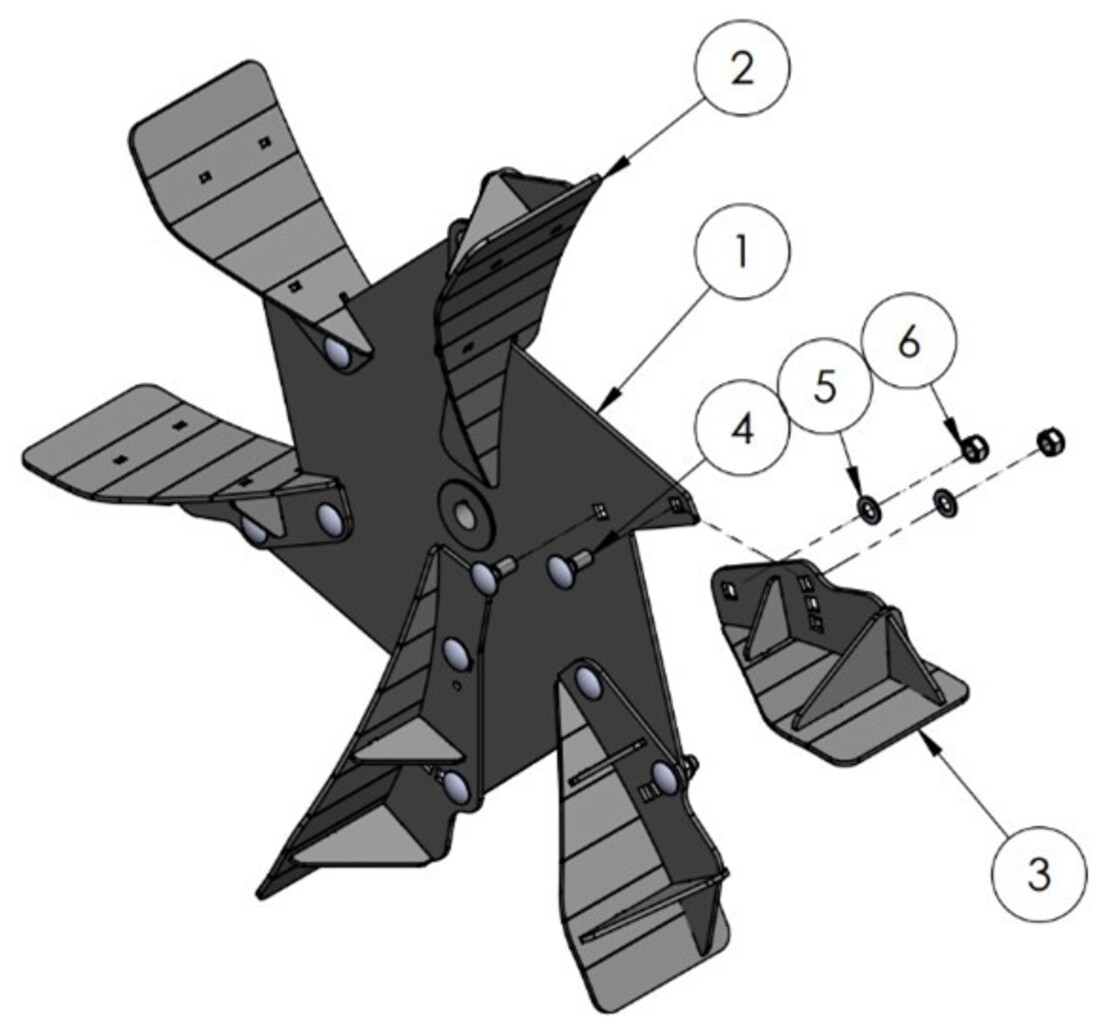

4.1.1.5 Rad blazer SHC (1.003.628-01)

Moeren aandraaien met 230Nm

Stuklijst behorend bij 1.003.628-01

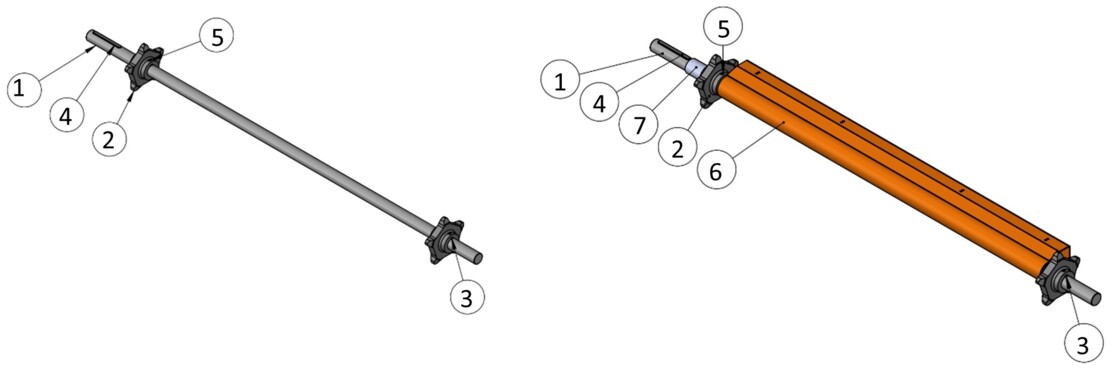

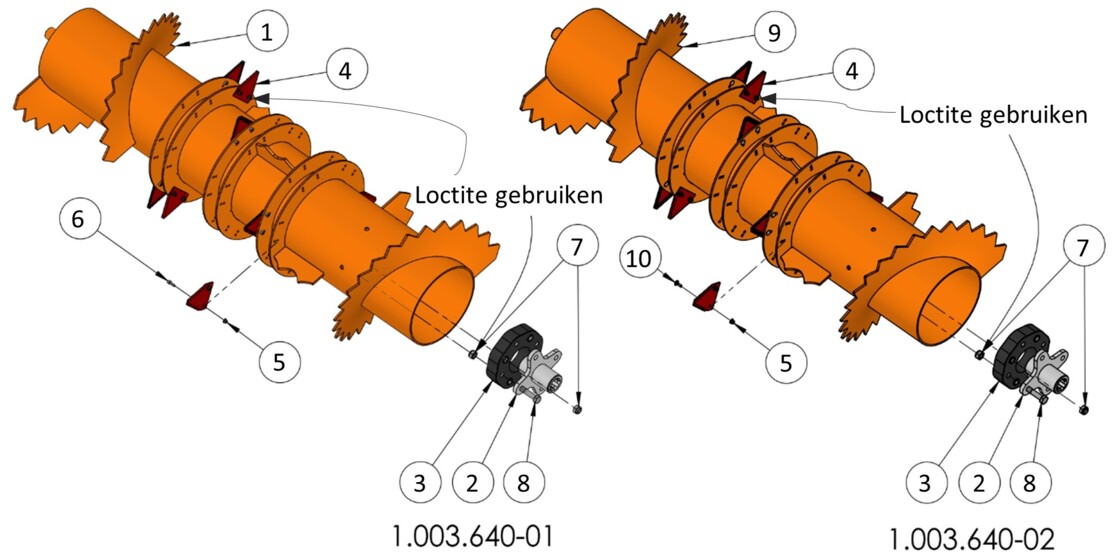

4.1.1.6 Wals samenstelling, 1.003.640-01 v.s. 1.003.640-02

De mesjes van de wals worden sinds 1.003.731.03 vastgezet met slotbouten in plaats van cilinderkopschroeven hiervoor zijn de gaten in de wals niet langer rond (1.003.640-01) maar vierkant (1.003.640-02) zijn. De wals met ronde gaten (1.003.640-01) is niet beschikbaar, en zal vervangen moeten worden door een wals met vierkante gaten (1.003.640-02.)

Stuklijst behorend bij 1.003.640-01/02

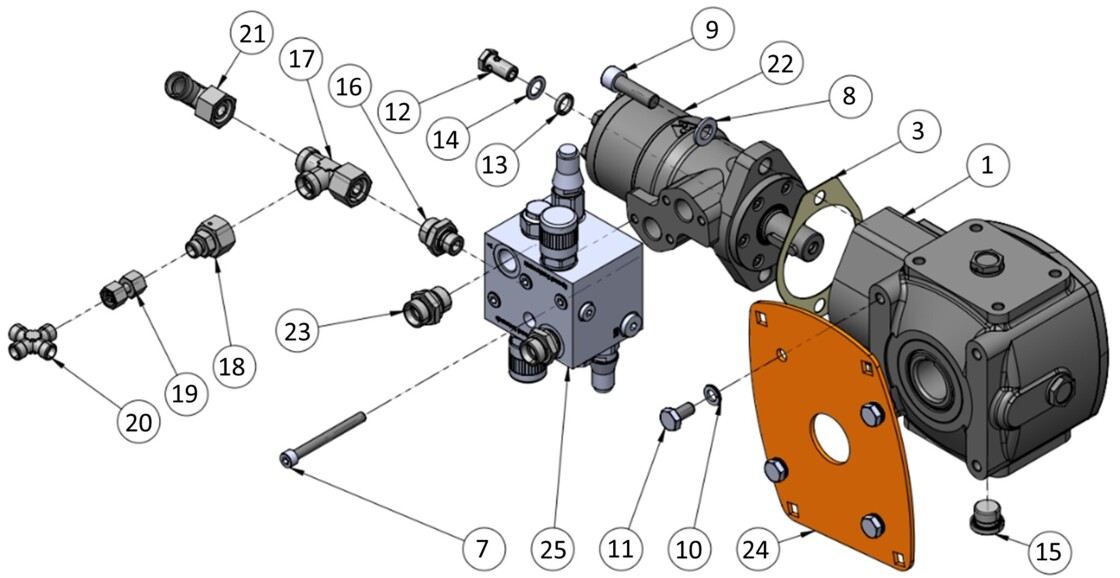

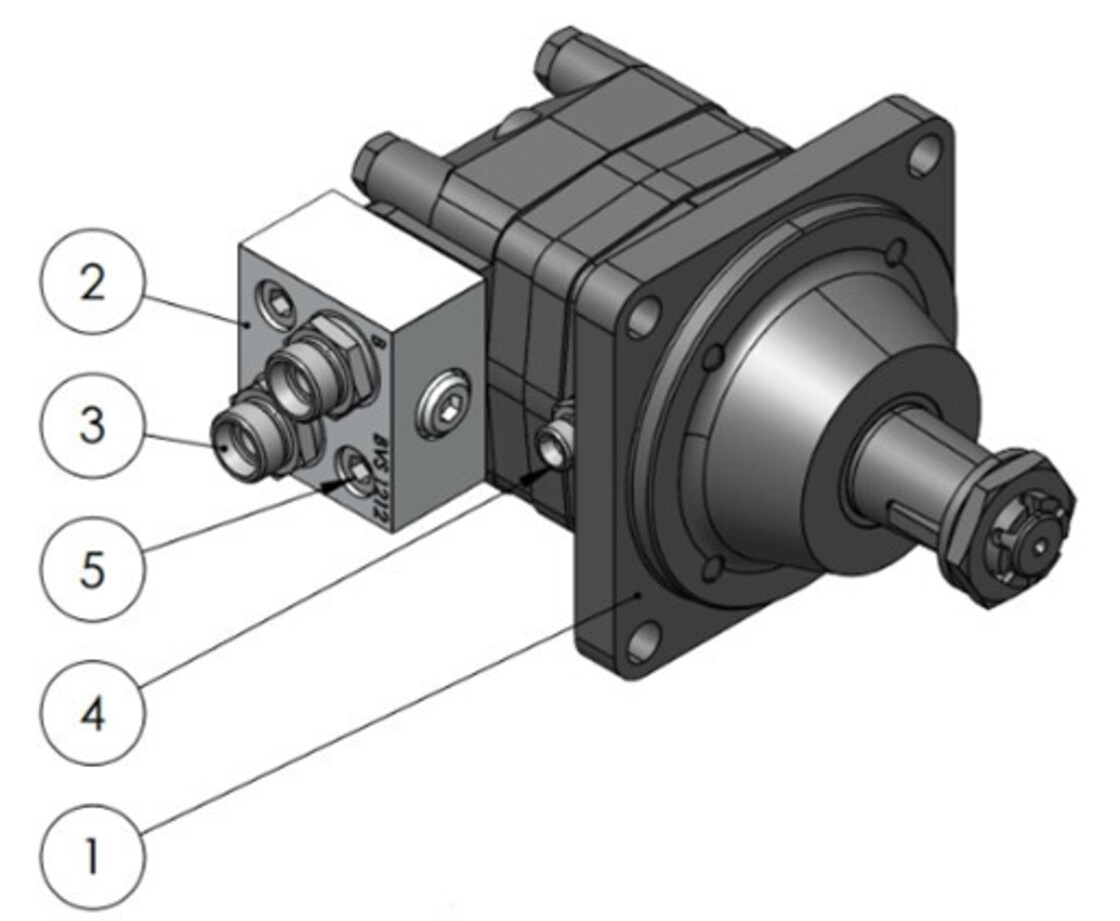

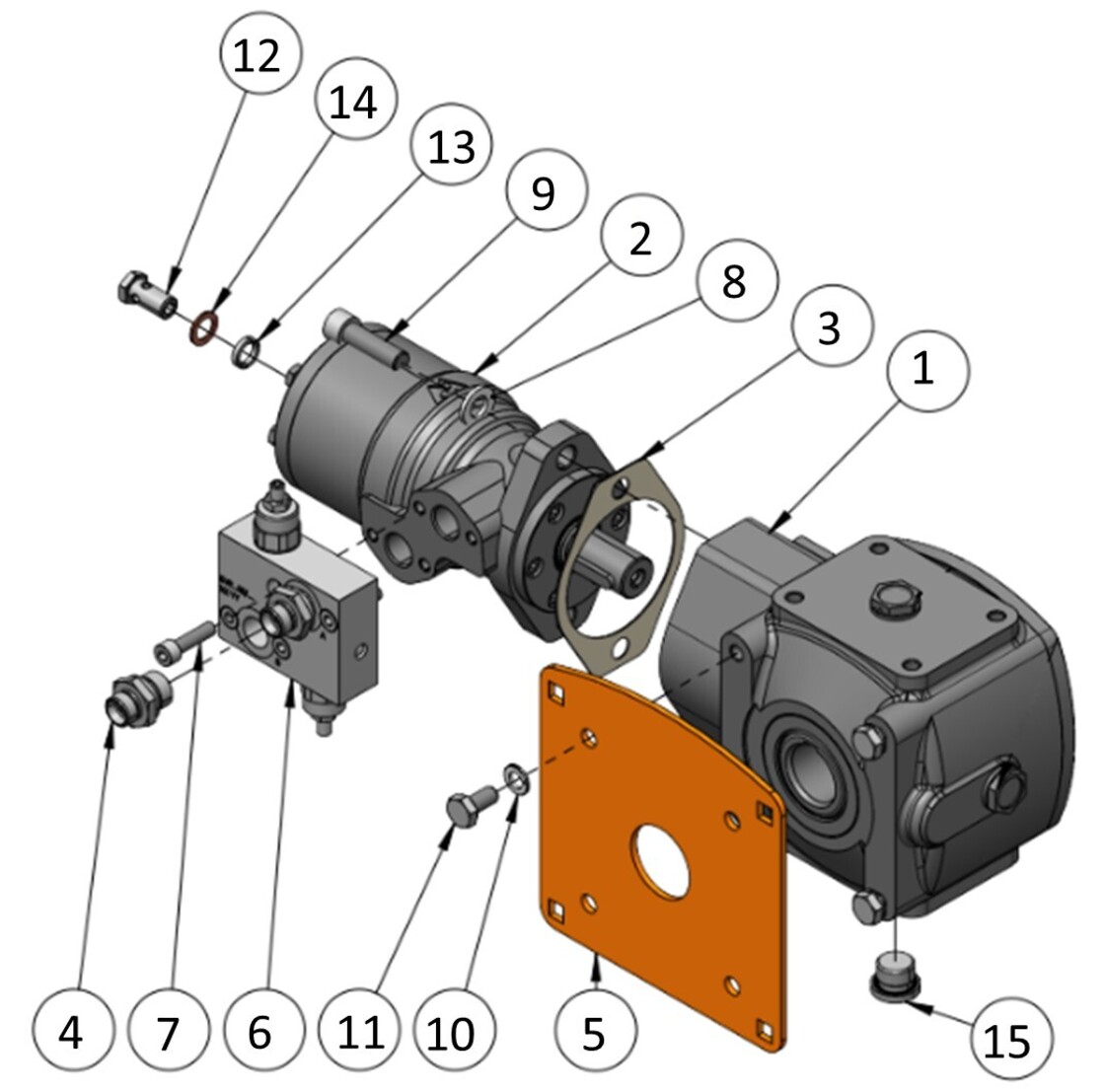

4.1.1.7 Motorsamenstelling (1.003.645)

De snelheid van de bodemketting van SHC R’s vanaf serienummer 87-19-5789 zijn in aanvoer en afvoerrichting regelbaar, deze machines zijn geleverd met de motorsamenstelling 1.003.645-03. De snelheid van de bodemketting van SHC R’s tot en met serienummer 87-19-5788 zijn enkel in aanvoerrichting regelbaar, deze machines zijn geleverd met de motorsamenstelling 1.003.645-01.

1.003.645-01:

1.003.645-03:

Stuklijst behorend bij 1.003.645-01/03

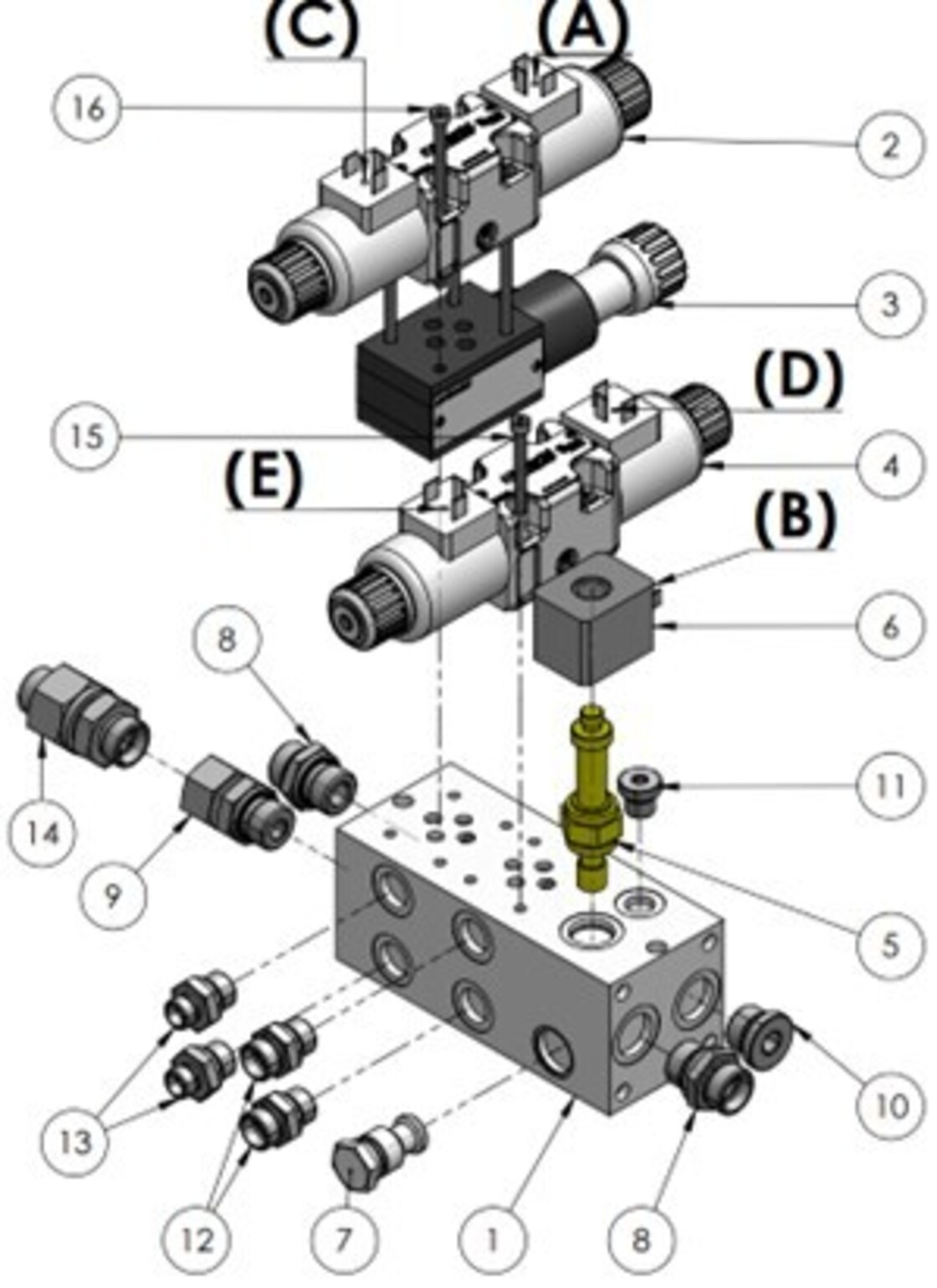

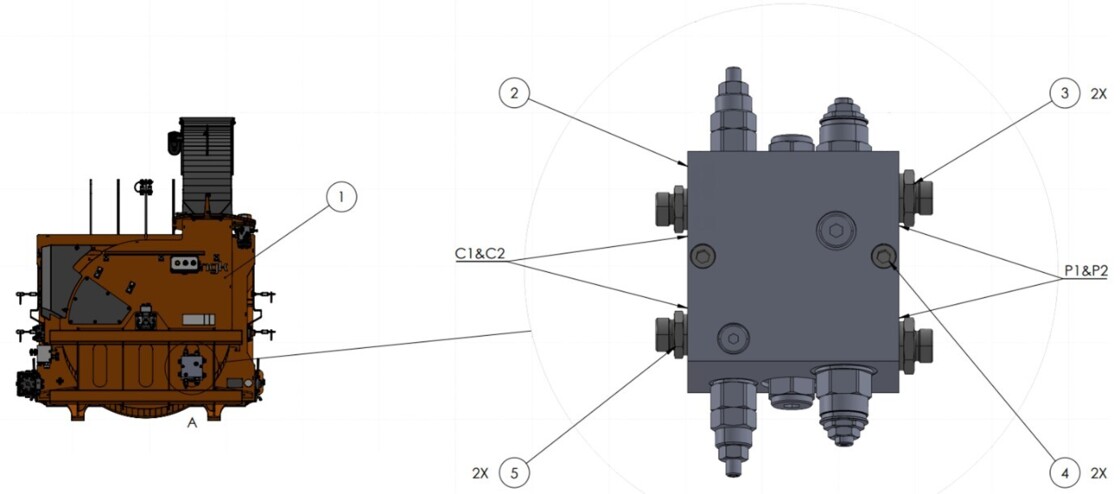

4.1.1.8 Ventielenblok SHC R (1.003.646-01)

Stuklijst behorend bij Ventielenblok SHC R

4.1.1.9 Motorblazer (1.003.700-01)

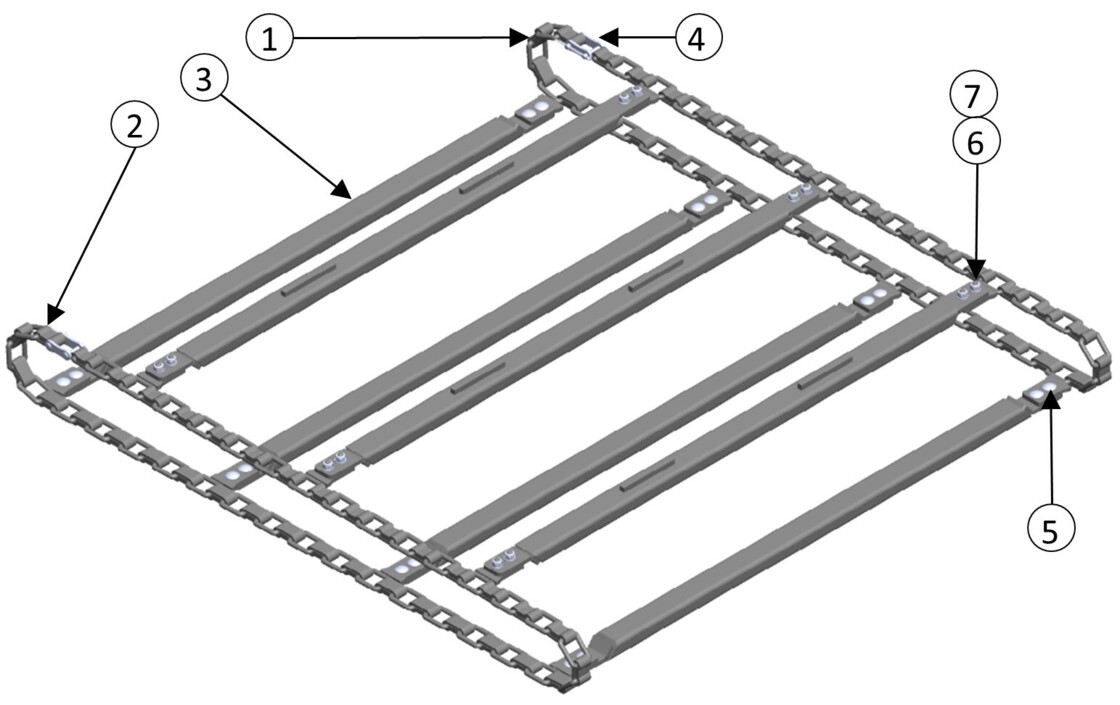

4.1.1.10 Bodemketting SHC (1.003.714-01)

Zie bedieningshandleiding ‘spannen bodemketting’ voor de juiste afstelling

Stuklijst behorend bij Bodemketting SHC.

N.B. Sluitschakels tegenover elkaar monteren. Splitpennen aan binnenzijde, in de richting van de draairichting, uiteinden terugvouwen.

4.1.1.11 Aangedreven as bodemketting. (1.003.718-01 & 02)

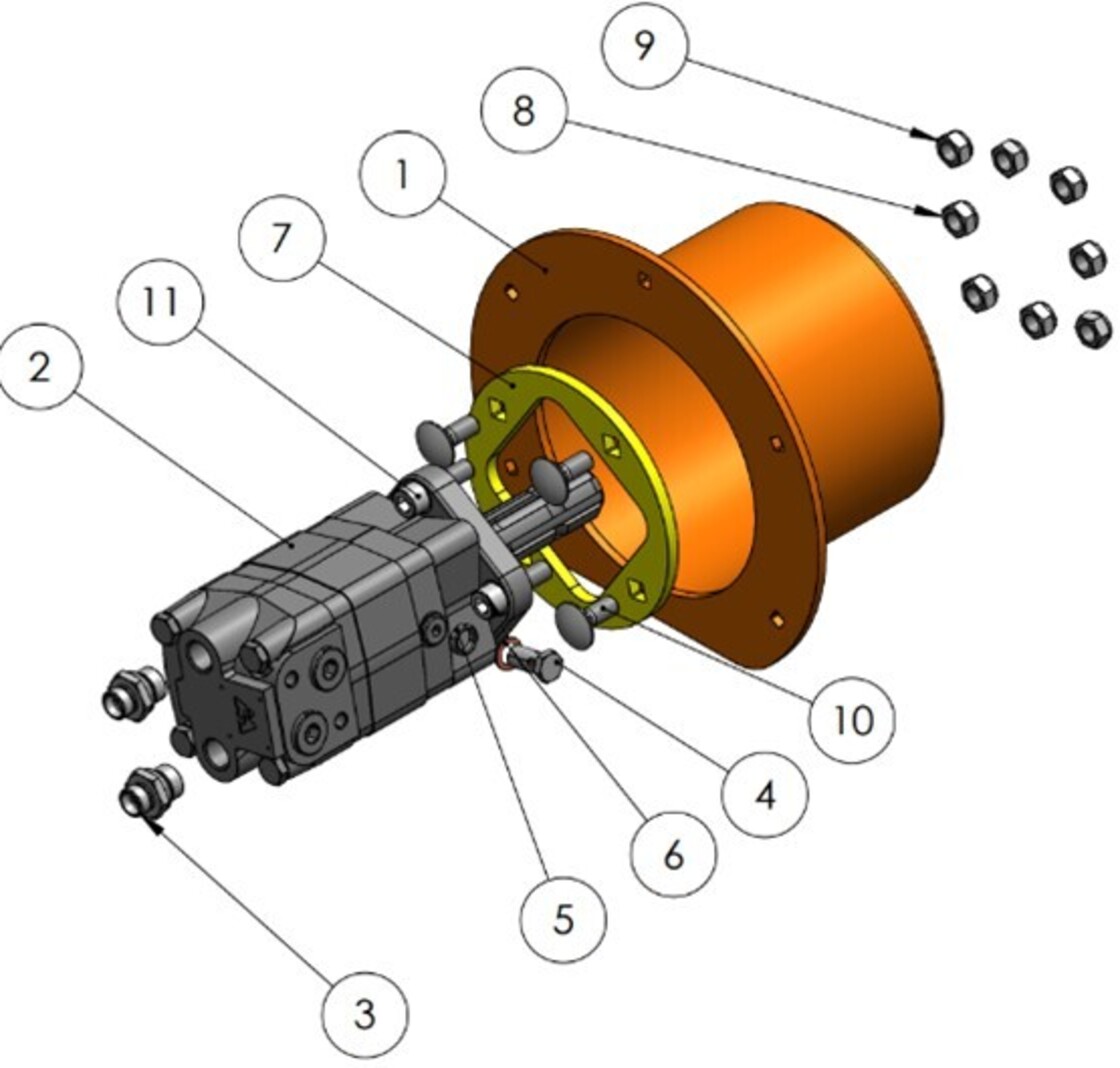

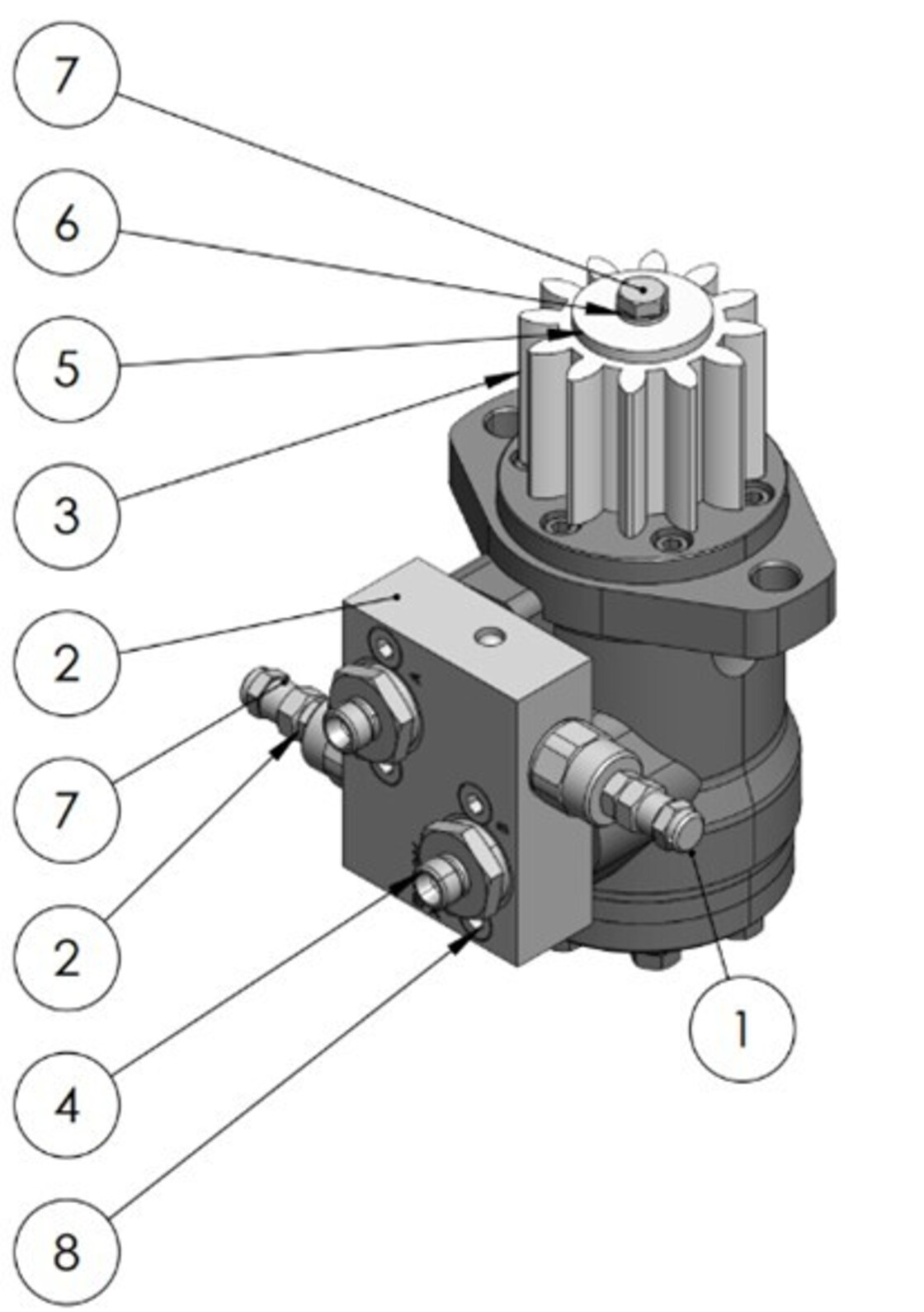

4.1.1.12 Motor roterende blaaspijp (1.003.723-01)

4.1.1.13 Motorhuis wals SHC R (1.003.738-01)

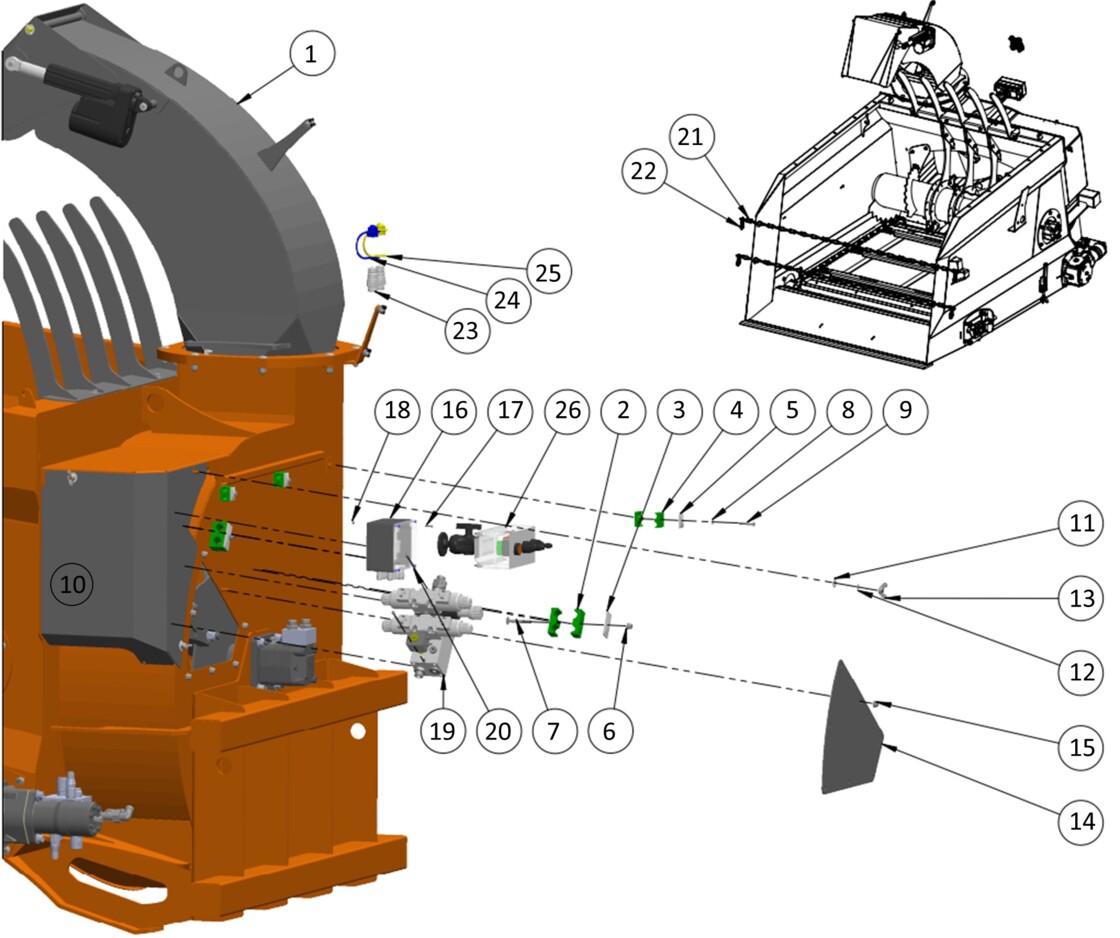

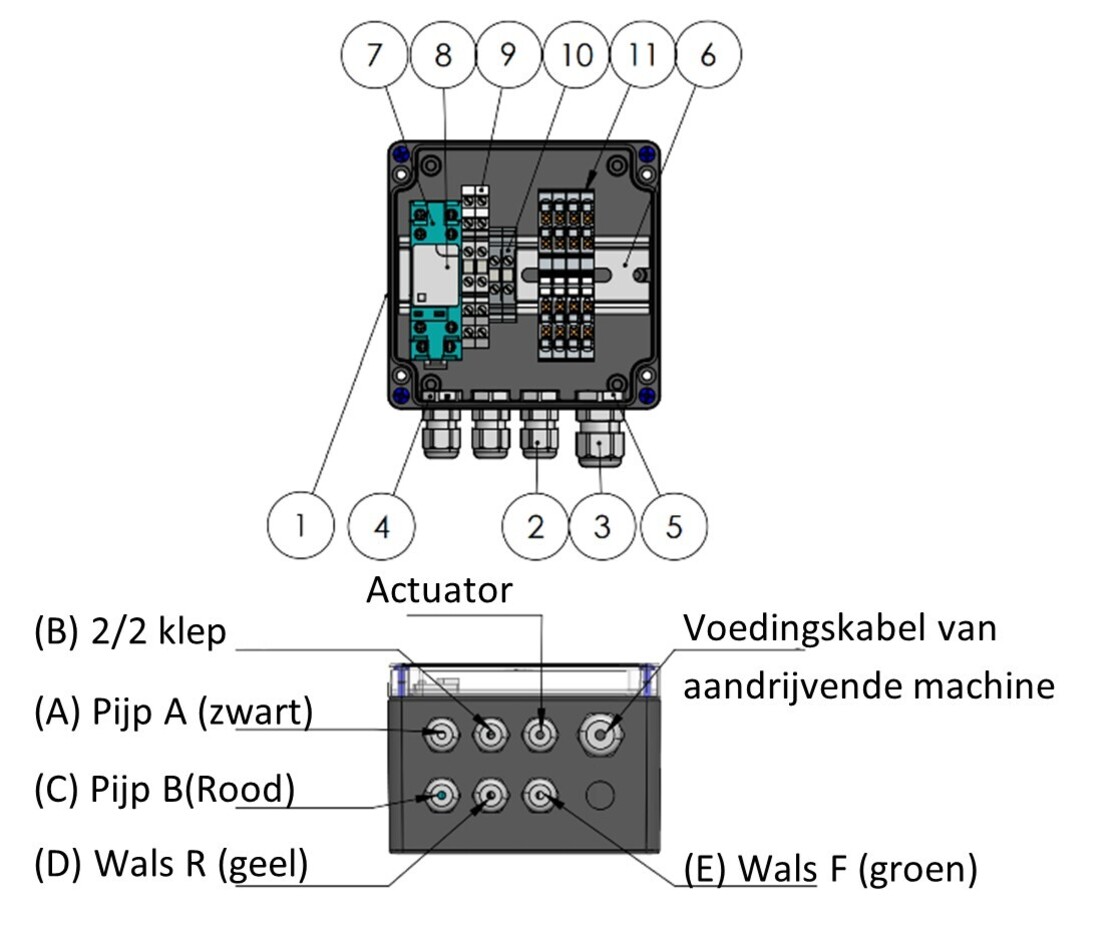

4.1.1.14 Elektrokast SHC R (1.003.774-01)

Geleverd op standaard bedrade SHC R.

Stuklijst bij elektrokast SHC R

Kabels naar ventielenblok SHC R (1.003.646-01) voorzien van ventielstekkers (1.002.468‑01).

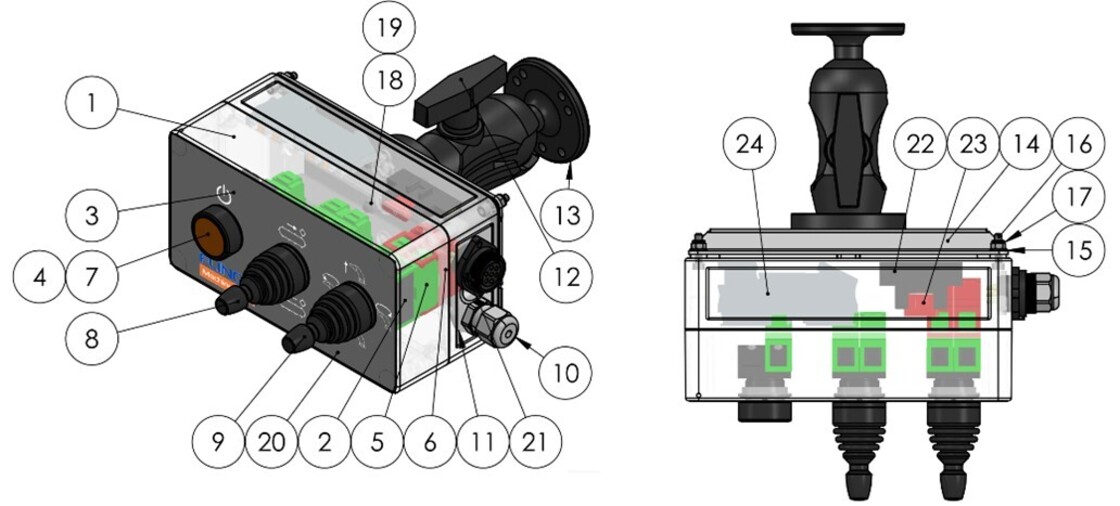

4.1.1.15 Standaard bedieningskast stroblazer SHC R (1.005.717-01)

Stuklijst behorend bij standaard (bedrade) bedieningskast stroblazer SHC R (1.005.717-01)

De kabel tussen de bedieningskast en de SHC heeft aan de zijde van de bedieningskast een connector met artikelnummer 1.002.469. Aan de andere kant zit een 13-polige stekkerdoos met artikelnummer 1.008.239

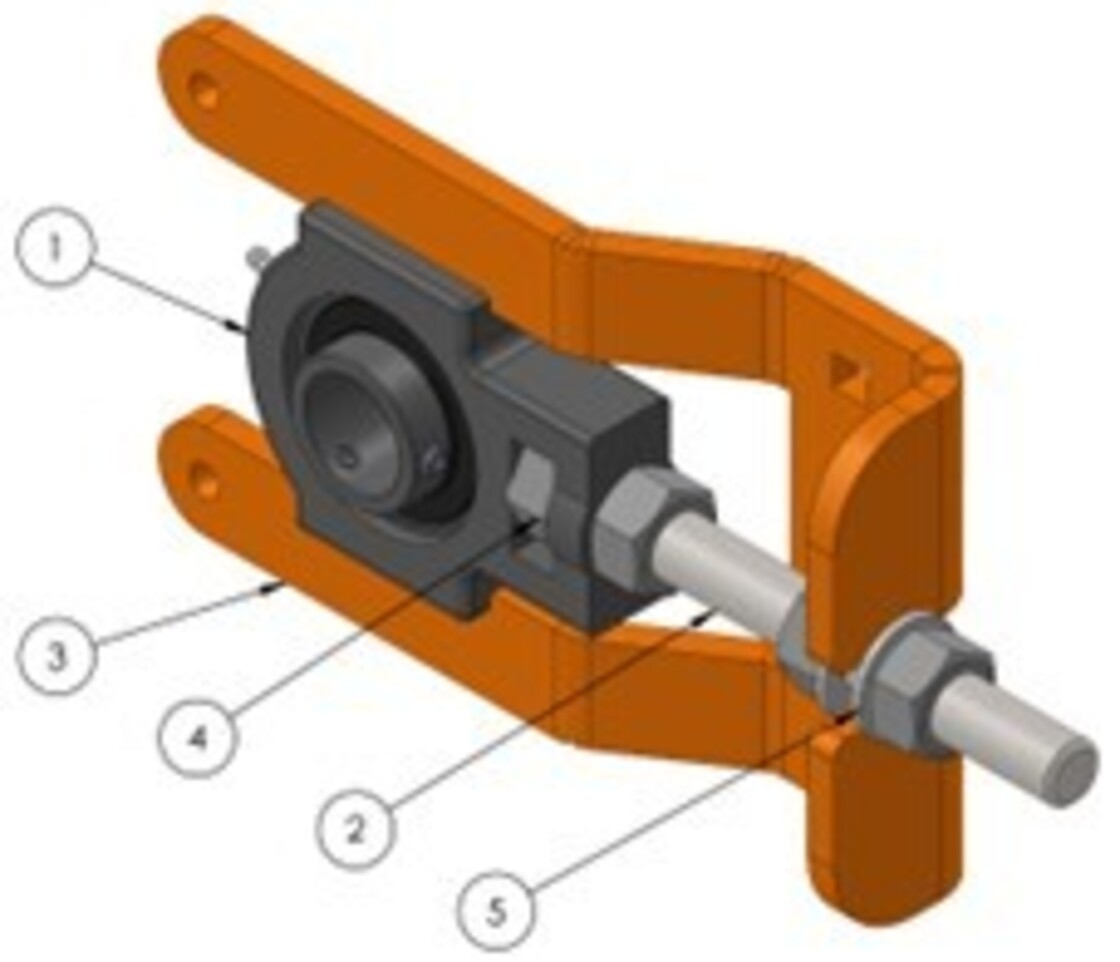

4.1.1.16 Spanlager (1.007.543-01)

Stuklijst behorend bij 1.003.543-01

4.1.2 SHC R Optie draadloze Afstandsbediening (1.007.437-01)

Stuklijst behorend bij optie afstandsbediening

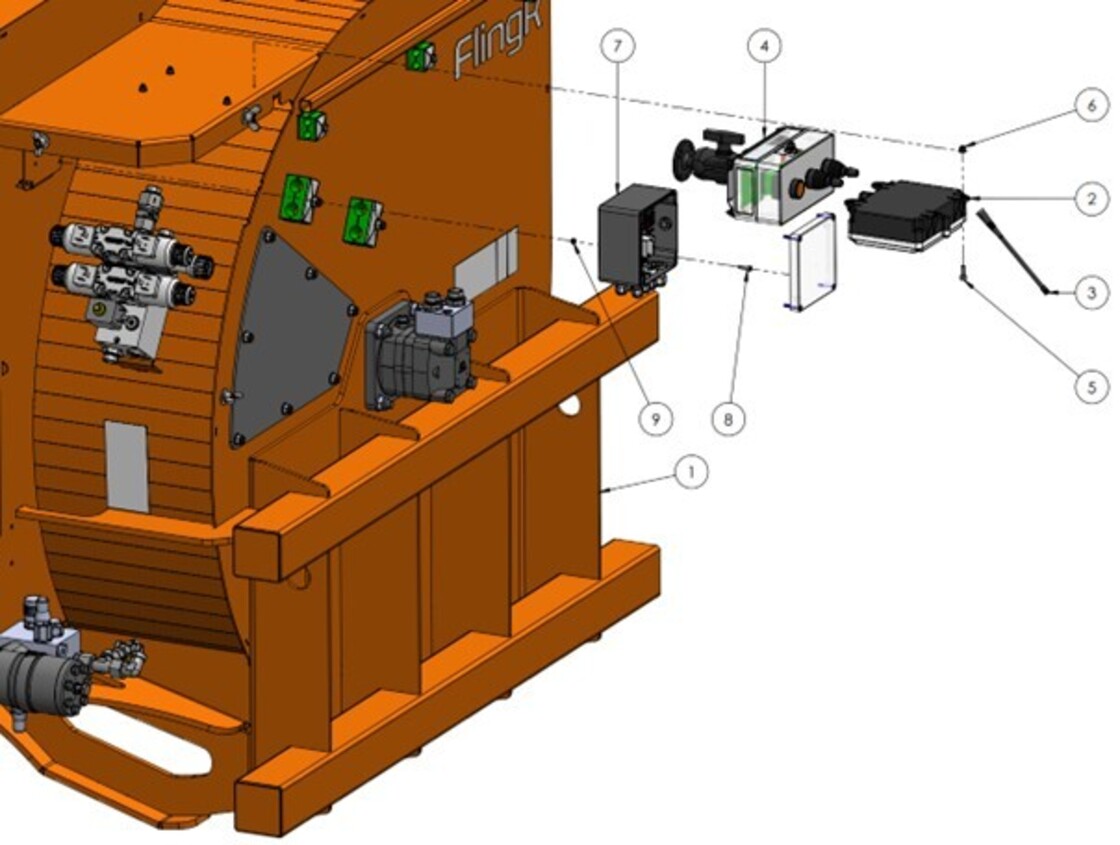

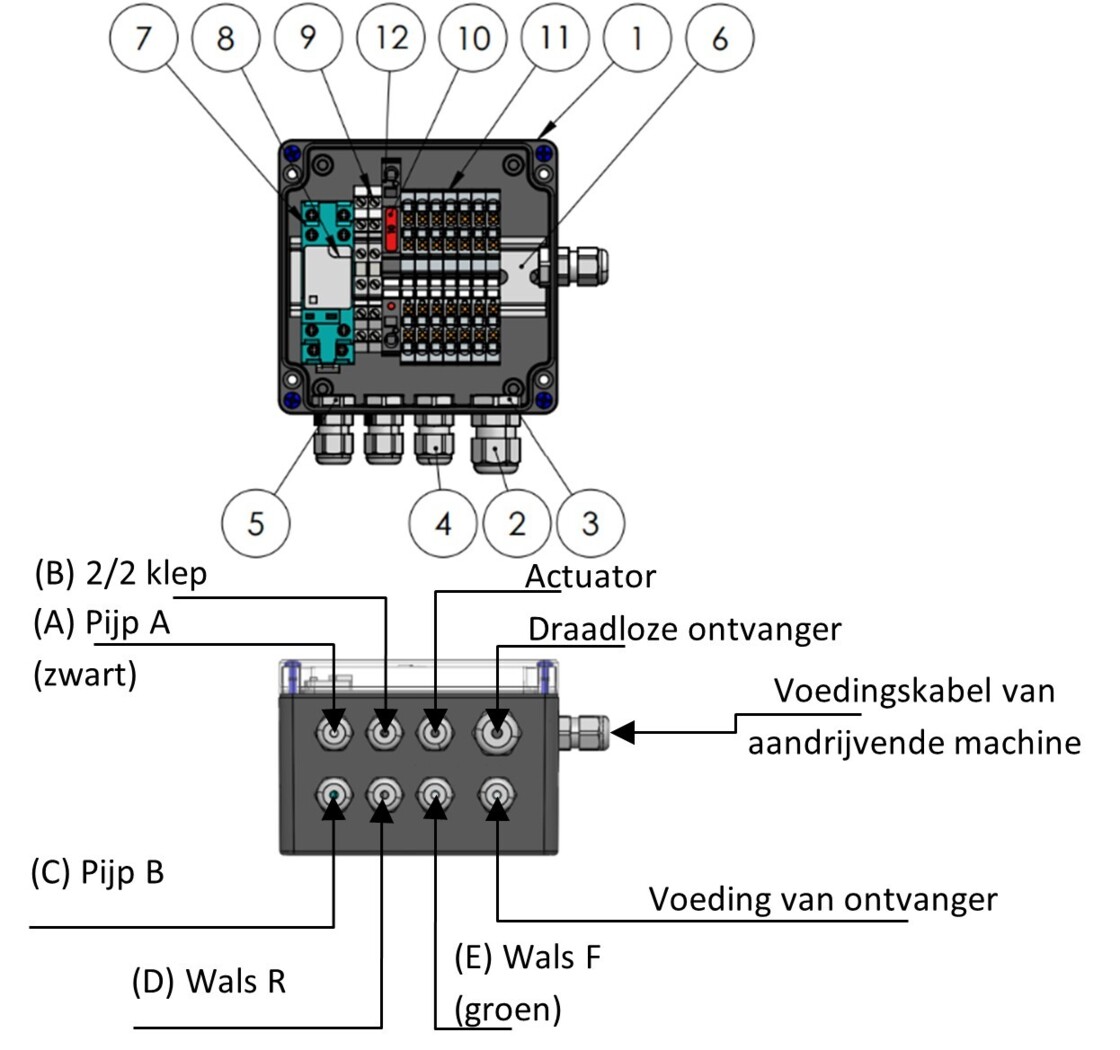

4.1.2.1 Elektrokast SHC R draadloos (1.003.853-01)

Elektrokast SHC R draadloos (1.003.853-01) vervangt de elektrokast SHC R (1.003.774-01)

Voeding met 2-aderige spiraalkabel (1.007.136) voorzien van varkensneusstekker (1.006.448)

Kabels naar ventielenblok SHC R (1.003.646-01) voorzien van ventielstekkers (1.002.468‑01).

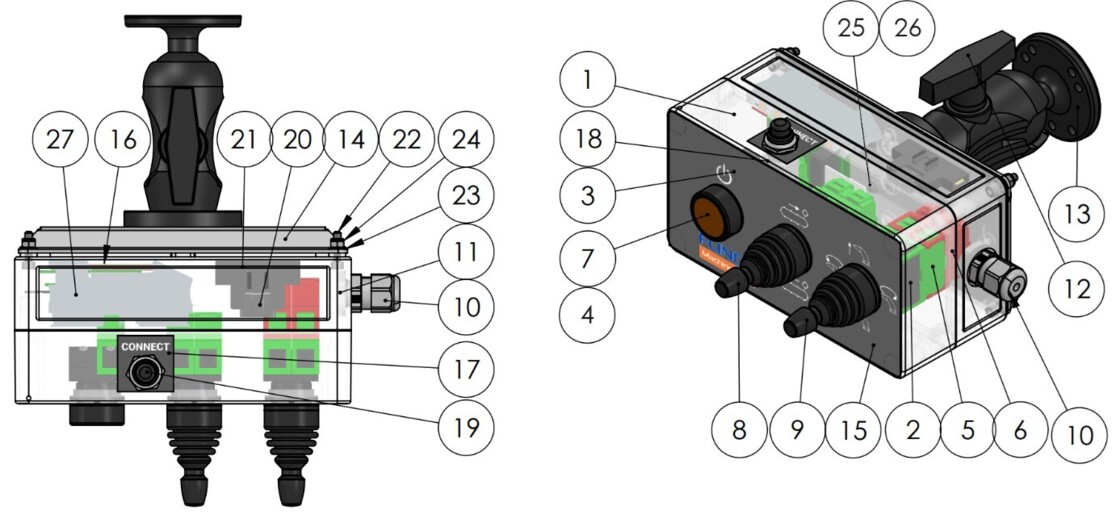

4.1.2.2 Bedieningskast stroblazer SHC R draadloos (1.005.719-01)

Stuklijst behorend bij Bedieningskast stroblazer SHC R draadloos

4.1.3 SHC R Optie Klem

Stuklijst behorend bij optie klem

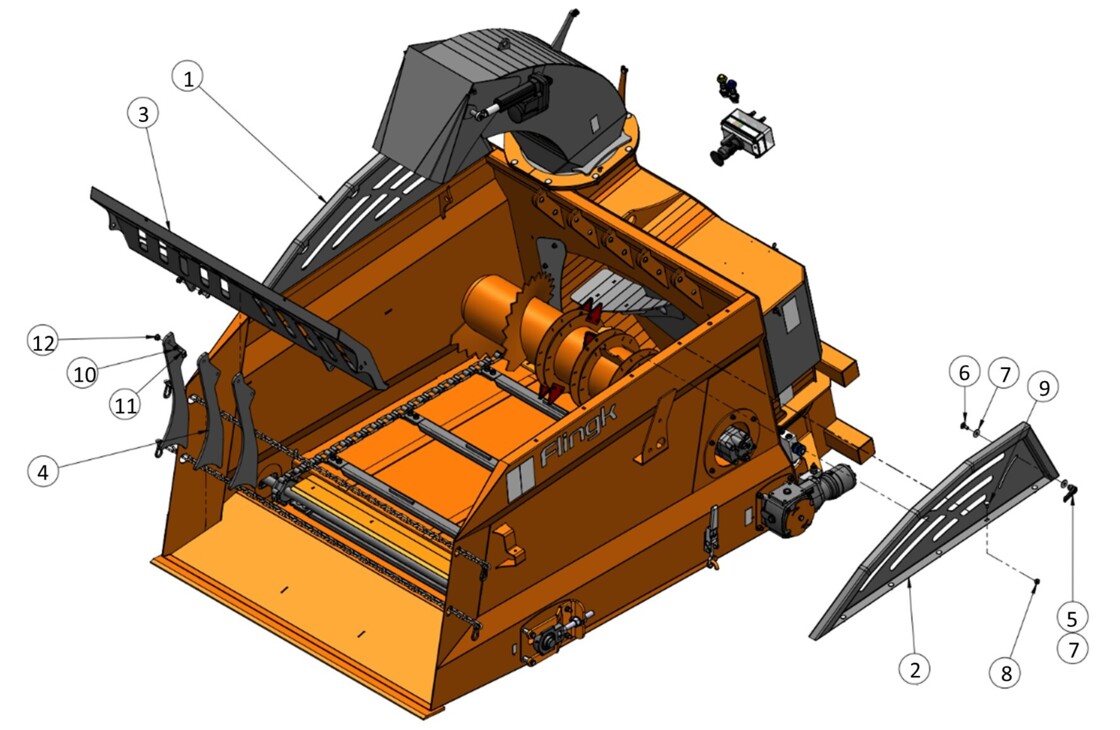

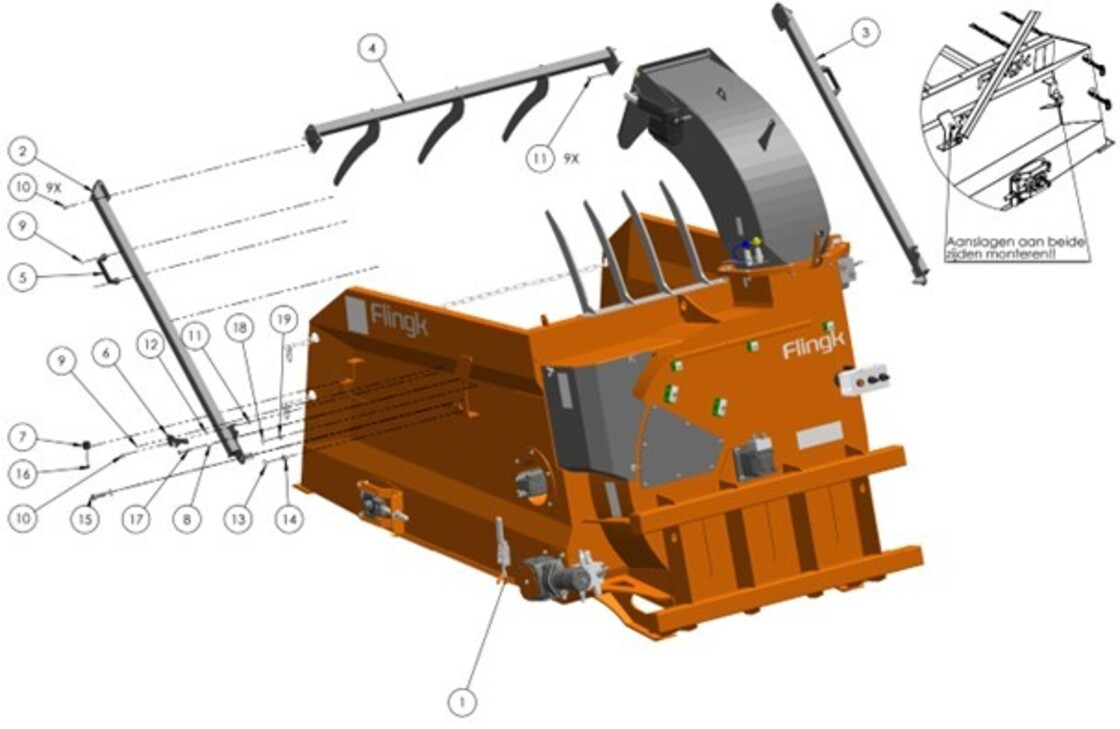

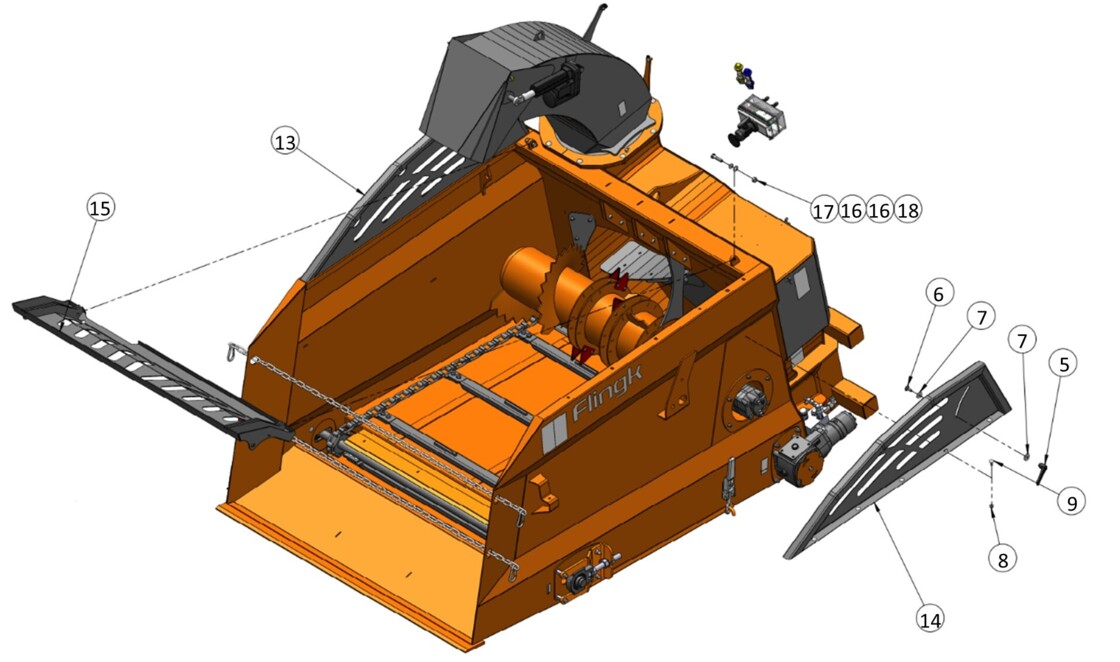

4.1.4 SHC R Optie Opzetrek

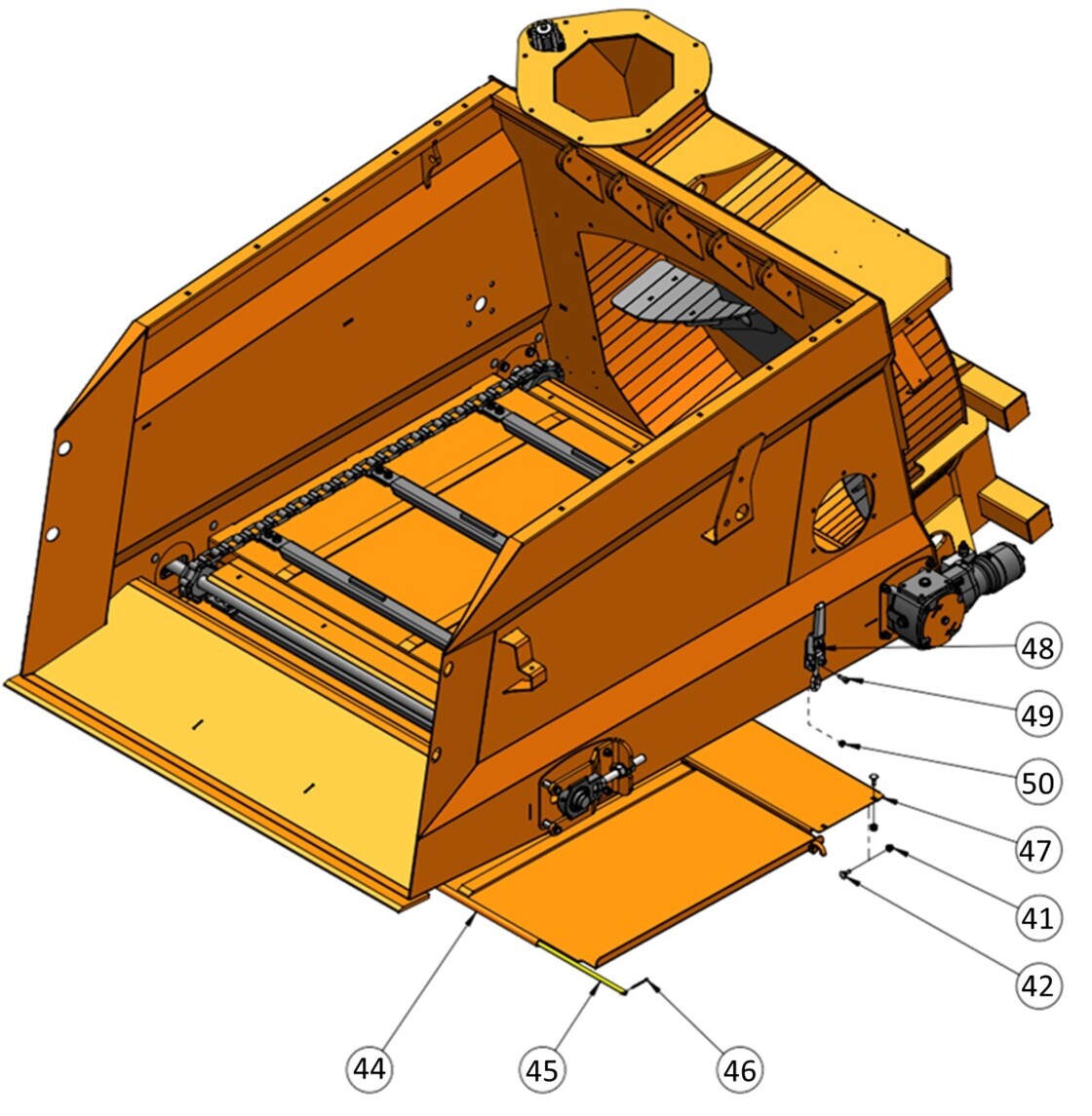

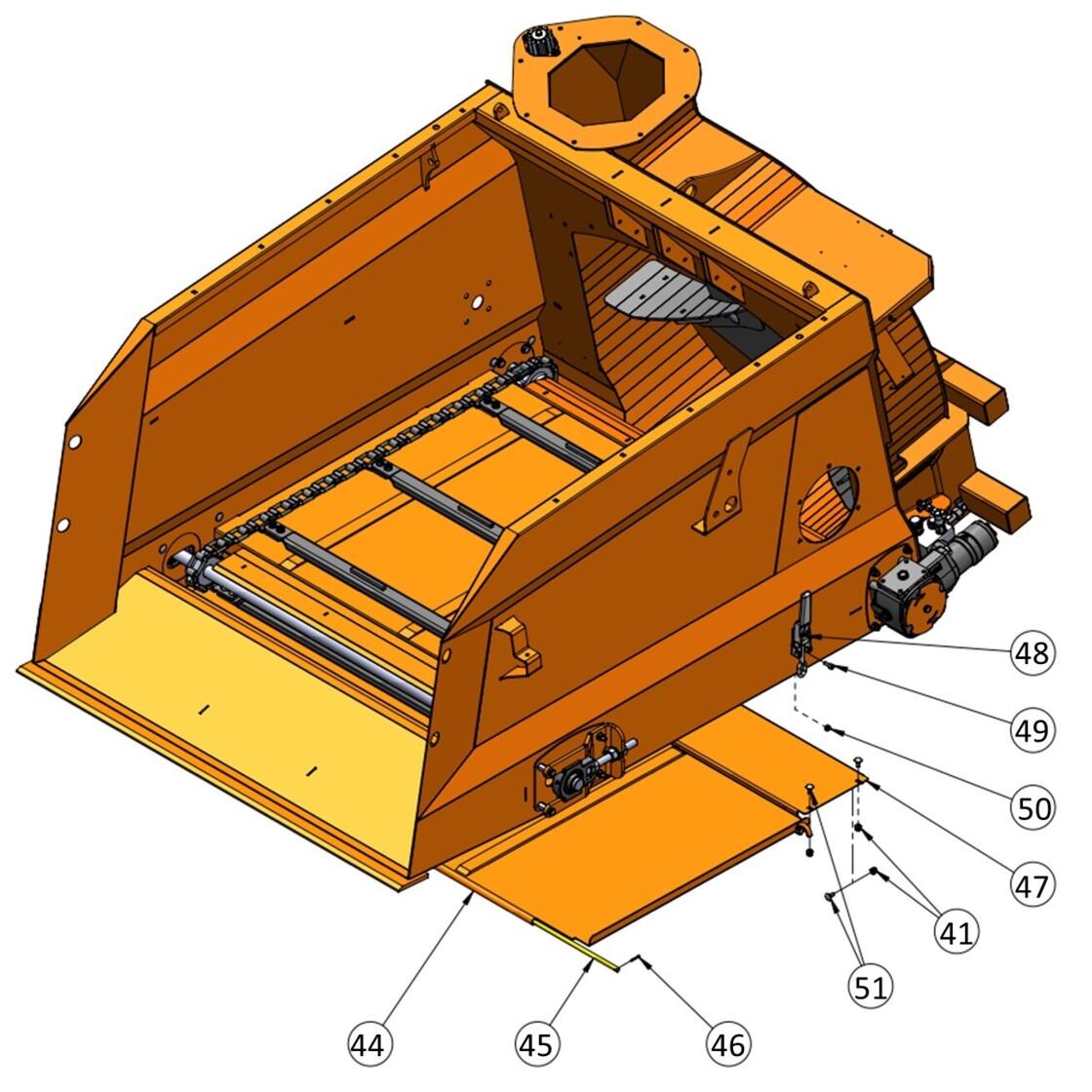

Vanaf serienummer 87-19-5789 wordt de “klep boven wals” (1.003.529-03) aan de bovenzijde van de bak bevestigd, daarvoor werd de “klep boven wals” (1.003.529-01) aan de binnenzijde van de bak gemonteerd. De artikelnummers van deze samenstellingen is respectievelijk 1.007.435‑02 en 1.007.435-01.

1.007.435-01:

1.007.435-02:

Stuklijst behorend bij optie opzetrek op 1.007.435-01 en 1.007.435-02

4.1.5 SHC R Optie Flow-drukbegrenzer

Stuklijst behorend bij optie flowbegrenzer 1.007.625-01

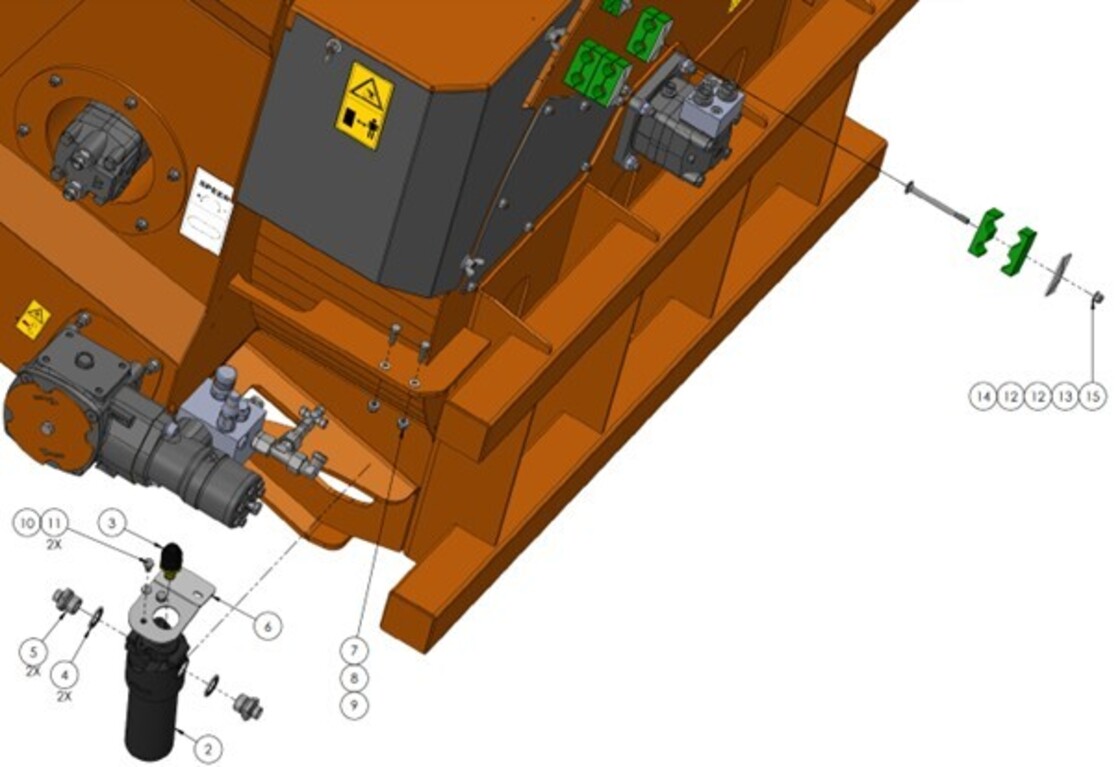

4.1.6 SHC R Optie Persfilter

Stuklijst behorend bij optie persfilter

Het filterelement dient vervangen te worden als de drukindicator (pos 3) rood kleurt.

4.2 SH-R

De stuklijsten van de SH-R zullen aan een volgende update toegevoegd worden.
