Type SVV

Deze technische handleiding is geschreven voor het geven van gespecialiseerde informatie naast de gebruikershandleiding, en is zodoende niet gericht op eindgebruikers van de machine.

Tijdens werkzaamheden aan/met de SVV moeten de waarschuwingen en aanwijzingen uit de bedieningshandleiding in acht genomen worden.

Deze handleiding is voorzien van hydraulische schema’s en stuklijsten van de SVV.

Standaard uitvoeringen van de SVV:

• SVV 1000
• SVV 1250 (SVV tussenstuk + SVV 1250 bovenstuk)
• SVV 1250 HD (SVV HD tussenstuk + SVV 1250 bovenstuk)
• SVV 2500 (SVV tussenstuk + SVV 2500 bovenstuk)
• SVV 2500 HD (SVV HD tussenstuk + SVV 2500 bovenstuk)

Optie van de SVV:

• Modules onder de SVV:
• Transportband
  • 1600x700mm
  • 1800x700mm
  • 2100x700mm
  • 2500x700mm
  • 3000x700mm
  • Werprad als aanvulling op transportband
• Strooischijven
• Snelwisselsysteem
• Overige opties
• Standaard onderframe
• Werprad, i.c.m. transportband
• Oprolsysteem (Alleen i.c.m. SVV 2500 (HD))
• Persfilter
• Flow- en drukbegrenzer

2 Hydraulisch

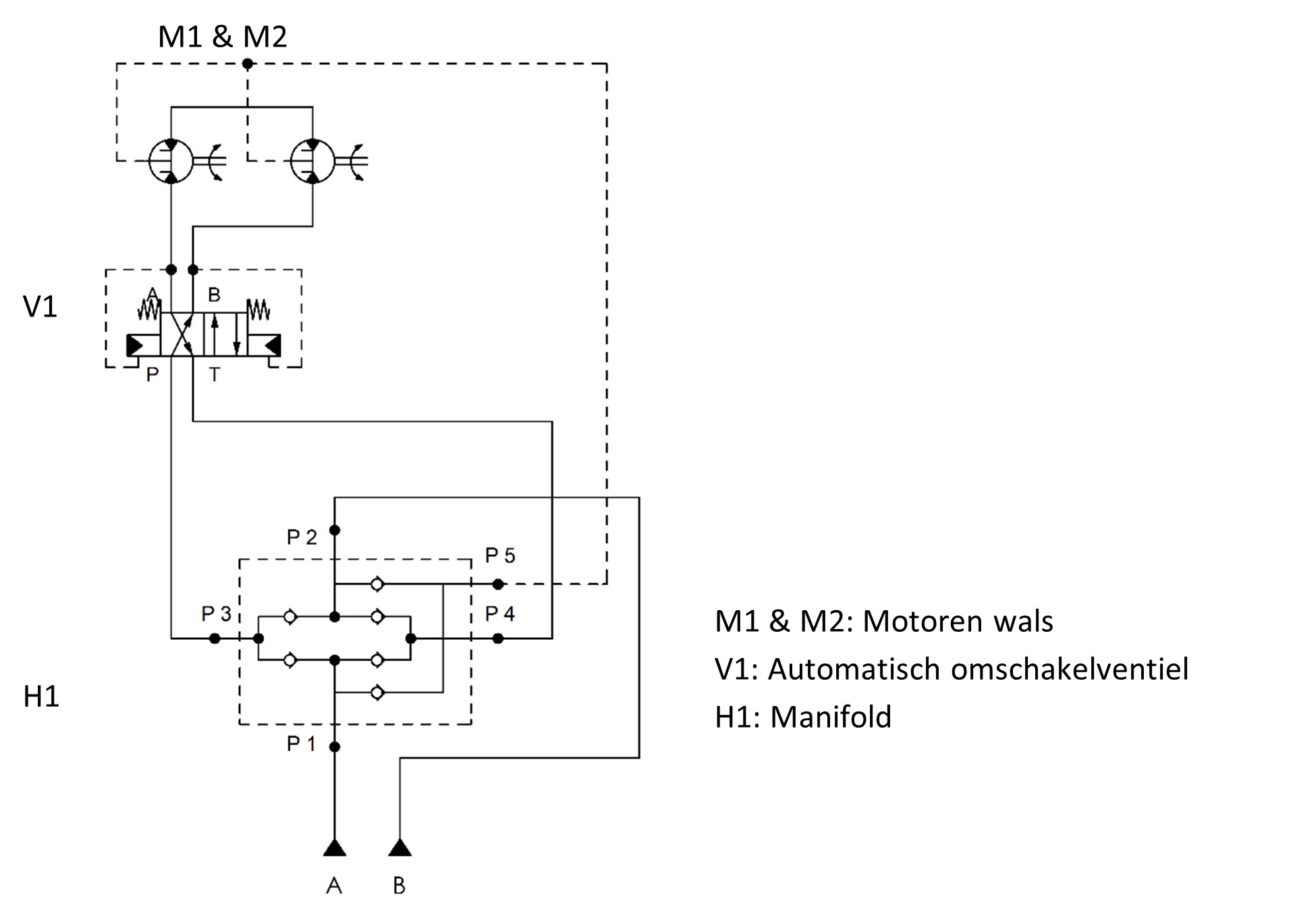

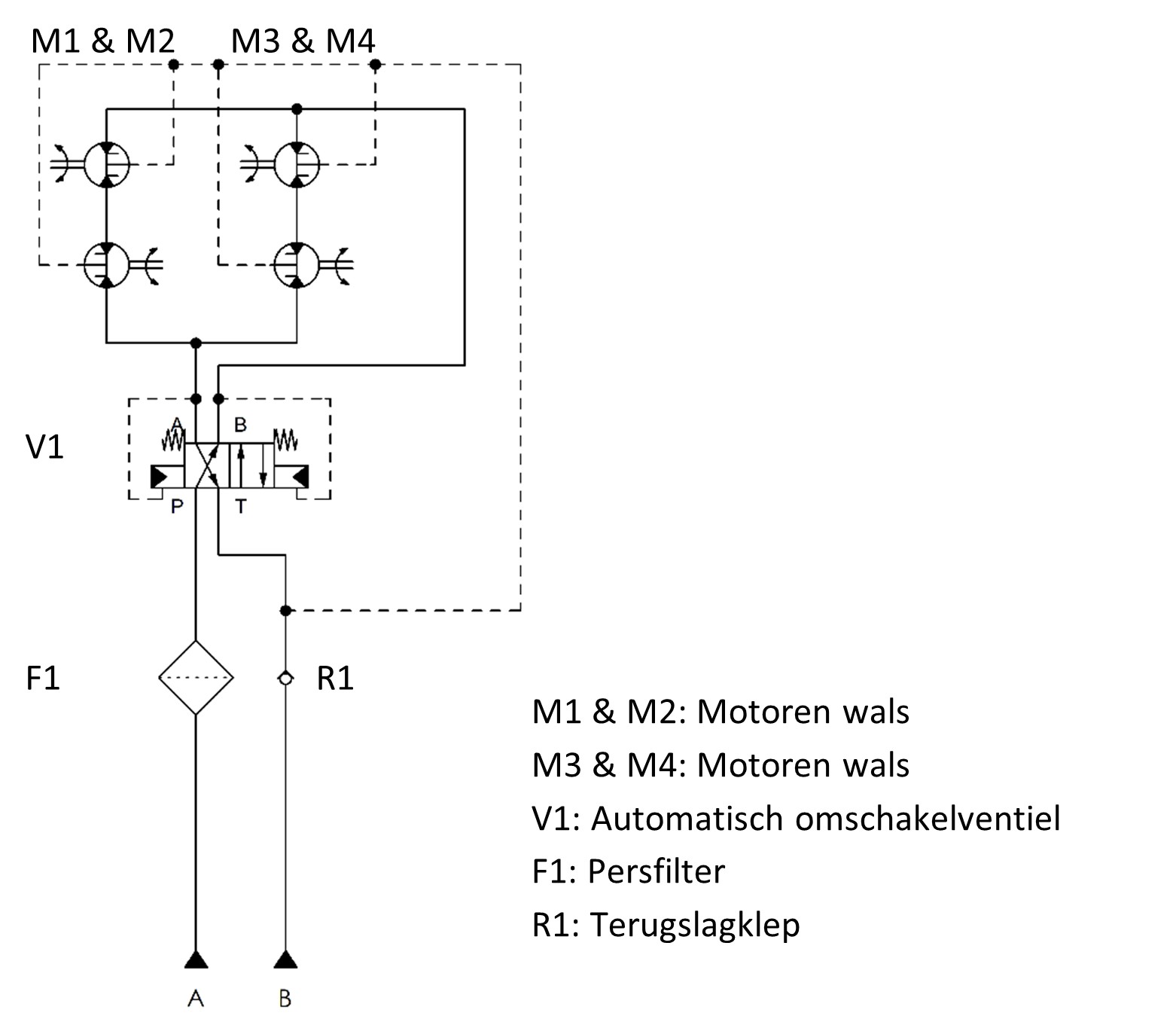

2.1 SVV 1000/1250/2500 standaard

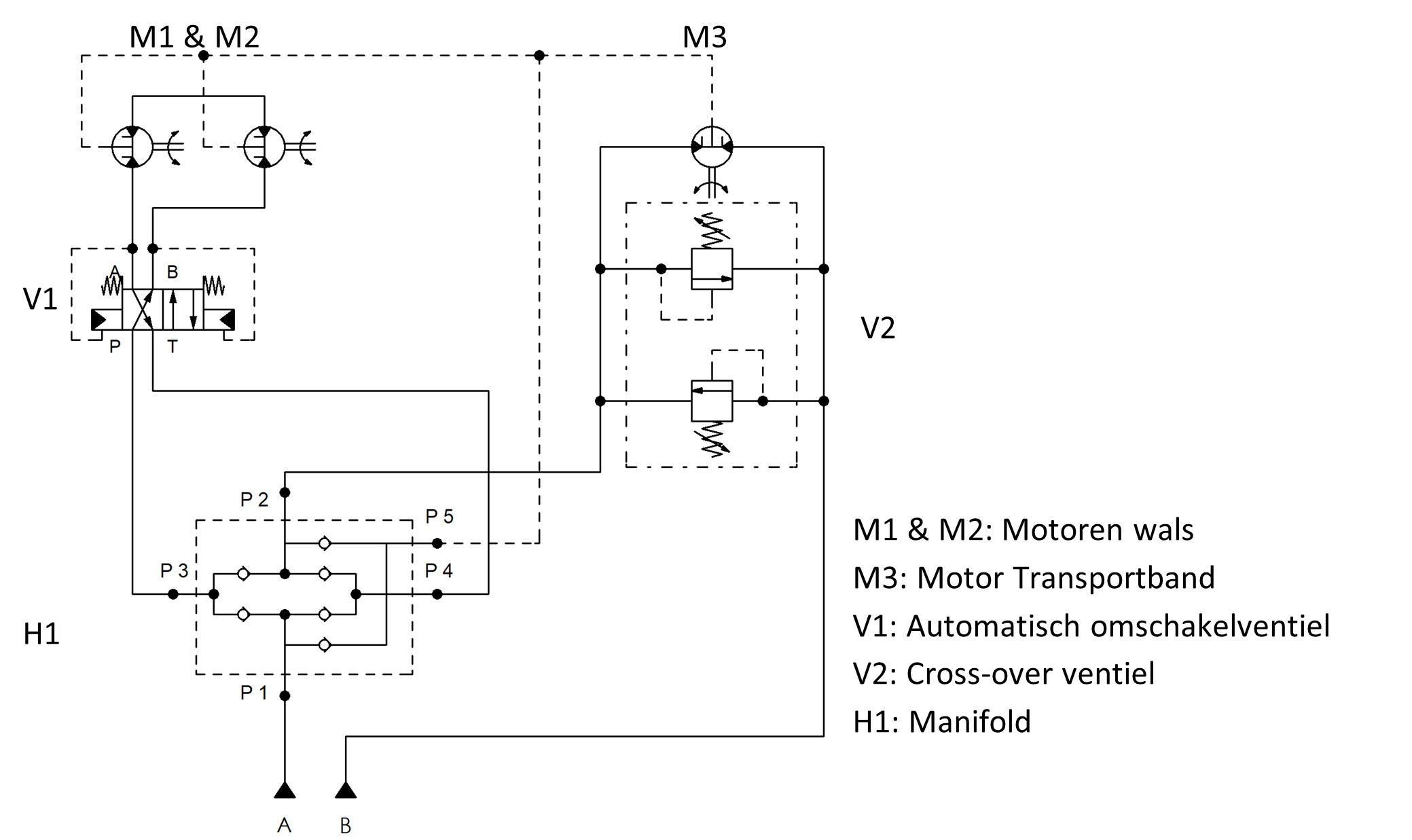

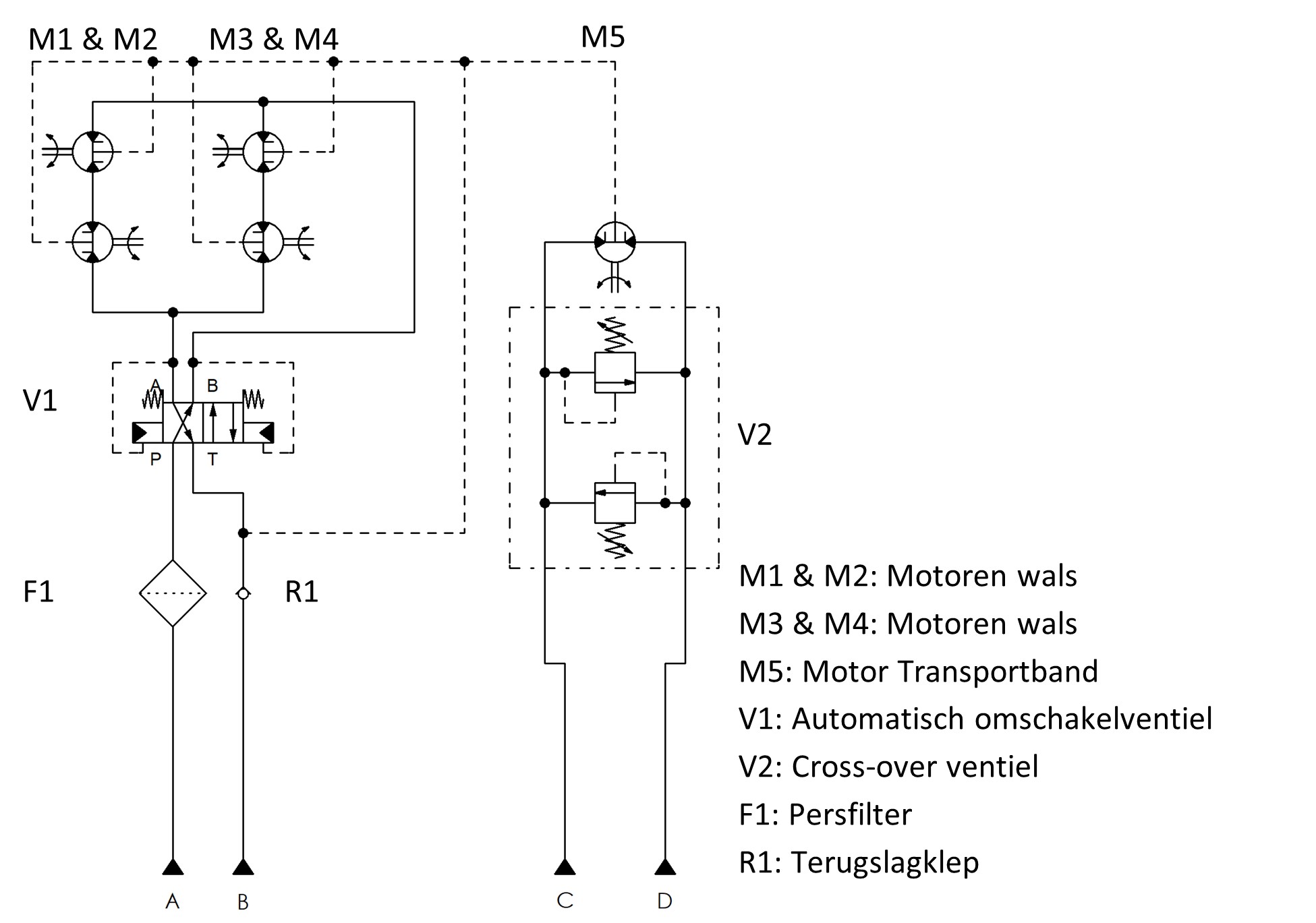

2.2         SVV 1000/1250/2500 met transportband

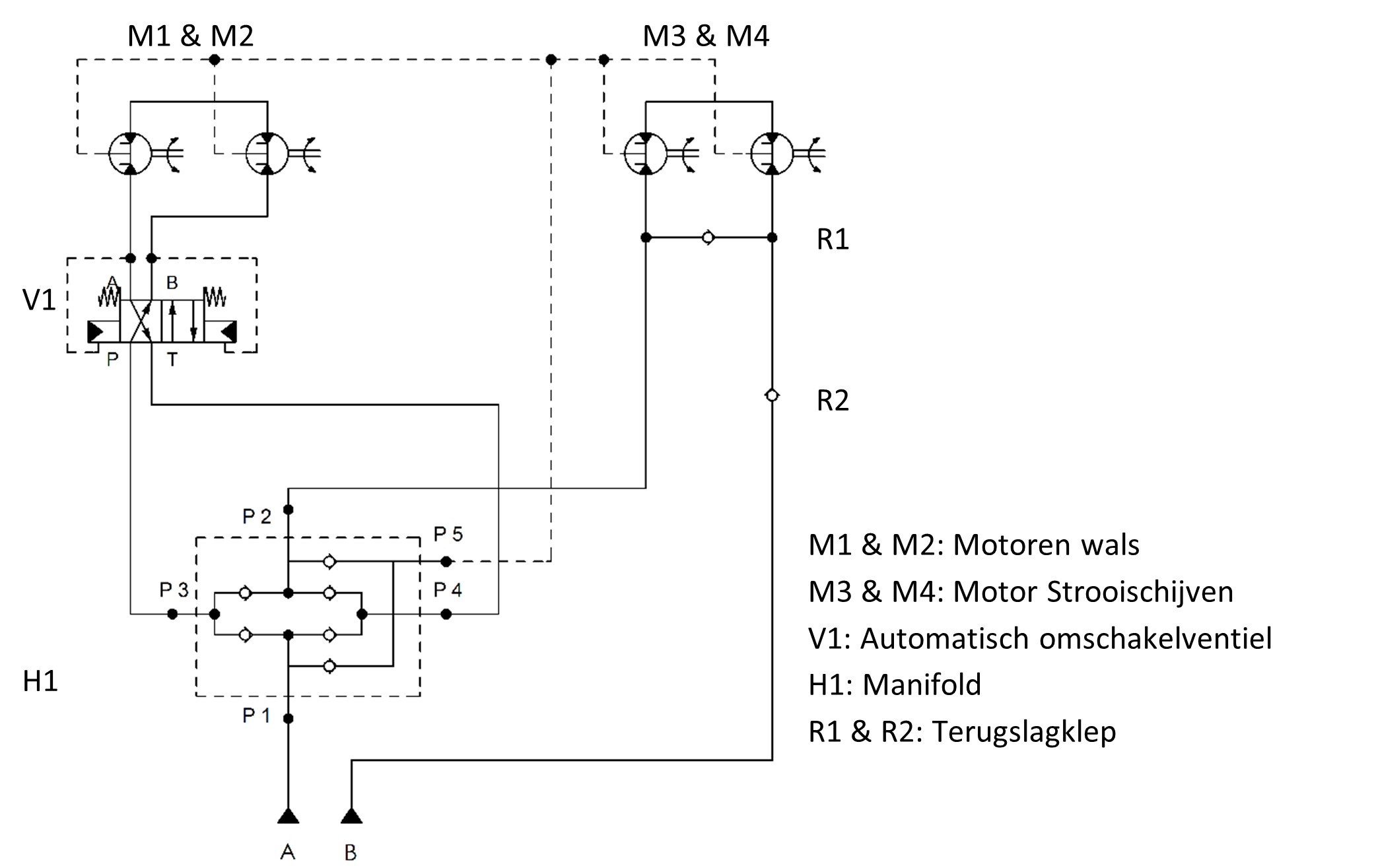

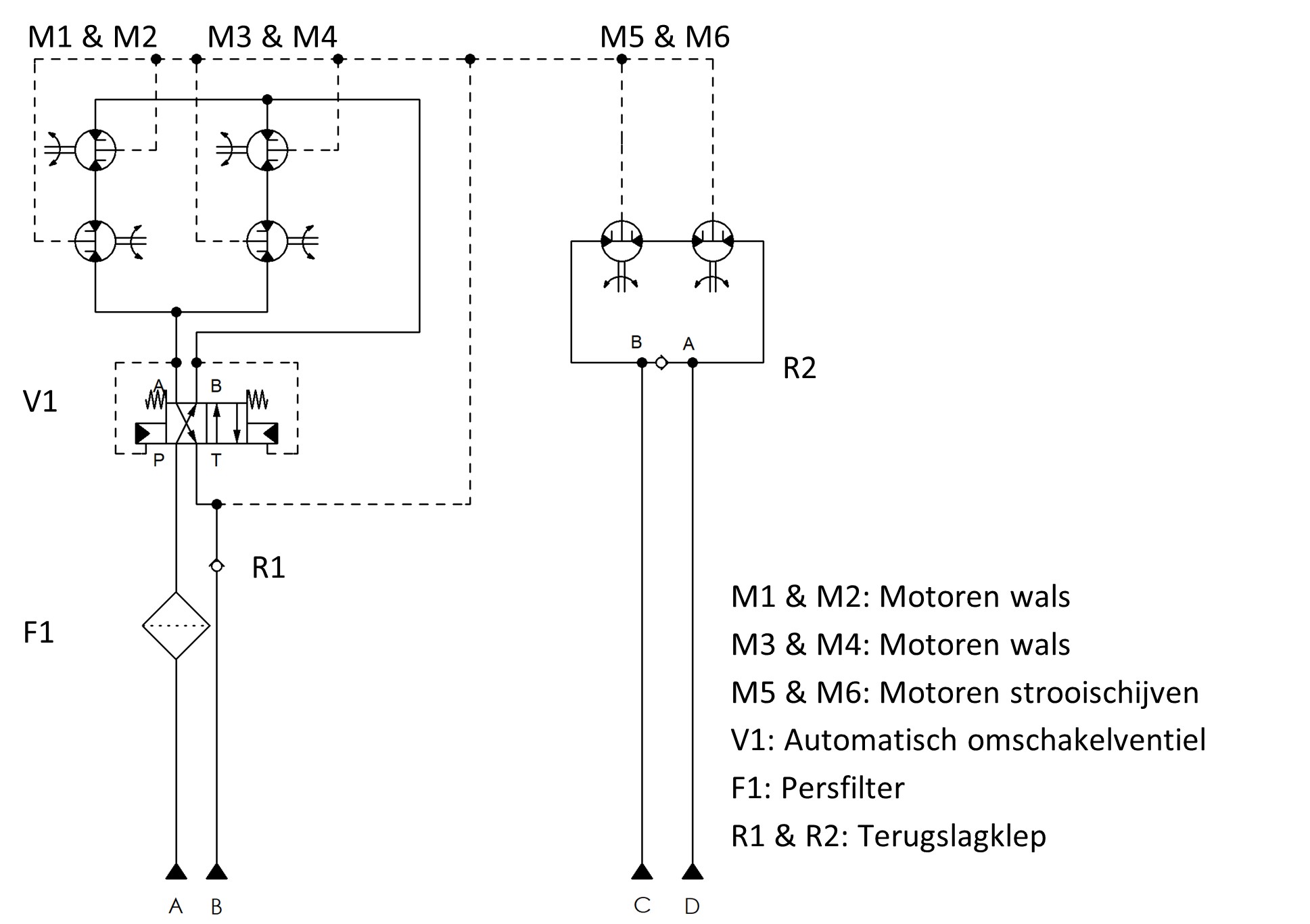

2.3         SVV 1000/1250/2500 met strooischijven

2.4          SVV 1250/2500 HD standaard

2.5          SVV 1250/2500 HD met transportband

2.6          SVV 1250/2500 HD strooischijven

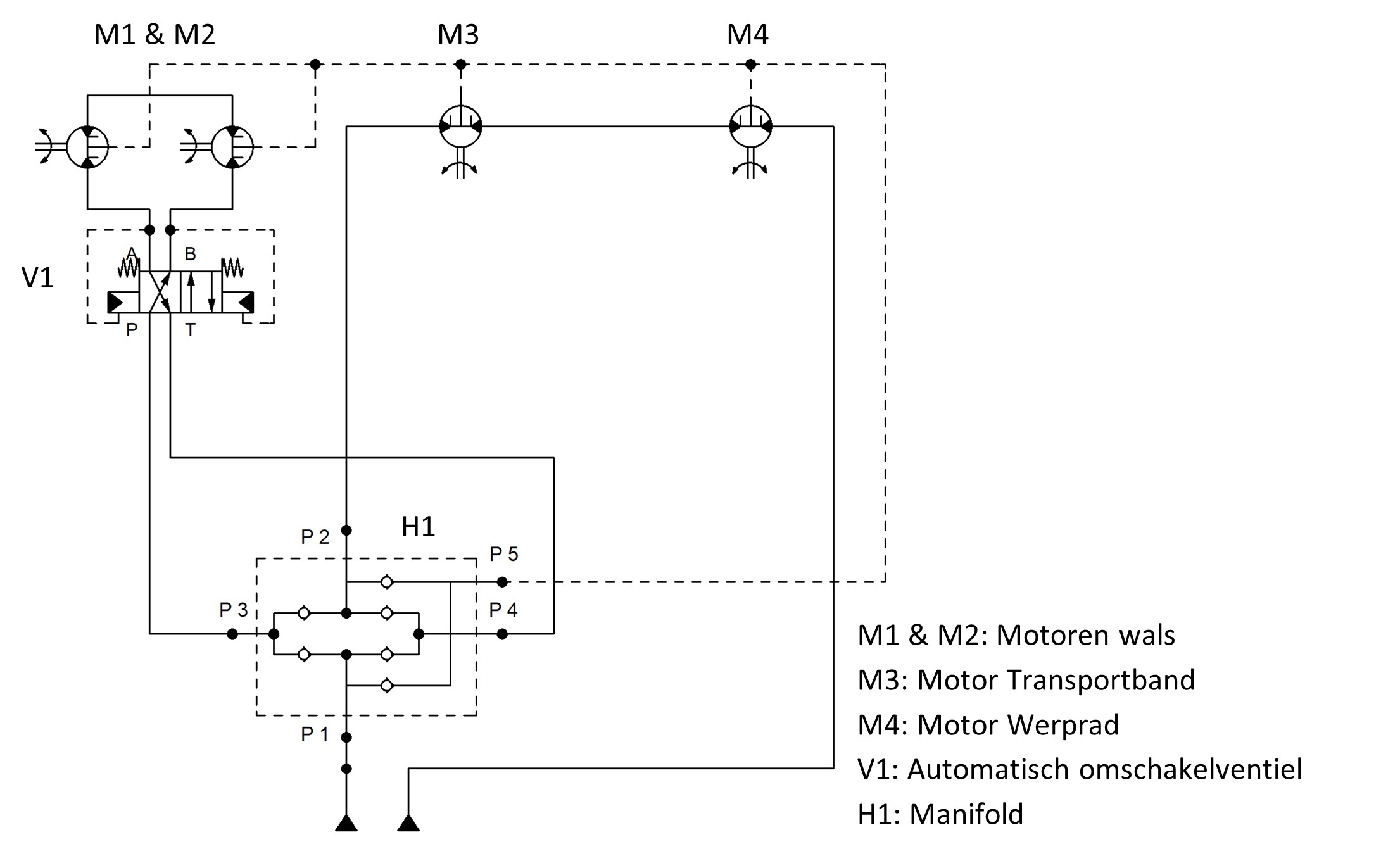

2.7          SVV met Werprad op transportband (optioneel)

Wanneer de transportband van de SVV aan beide kanten een werprad heeft, staan beide motoren van de werpraden in serie.

2.8          SVV met Flow-drukbegrenzer (optioneel)

Indien de SVV is voorzien van een Flow-drukbegrenzer dan bevind deze zich tussen de aandrijvende machine en de SVV. De aandrijvende machine zit aangesloten op P1 & P2 van het volgende schema, de SVV zit aangesloten op C1 en C2 van het volgende schema:

2.9          SVV met Persfilter (optioneel)

De persfilter wordt toegepast tussen de aandrijvende machine en de SVV.

2.10          SVV met snelwisselsysteem (optioneel)

Indien het optionele snelwisselsysteem toegepast is, worden snelkoppelingen toegepast om de strooimodule los te koppelen van het SVV 1000/1250/2500.

Order parts

3 STUKLIJST

3.1 SVV 1000

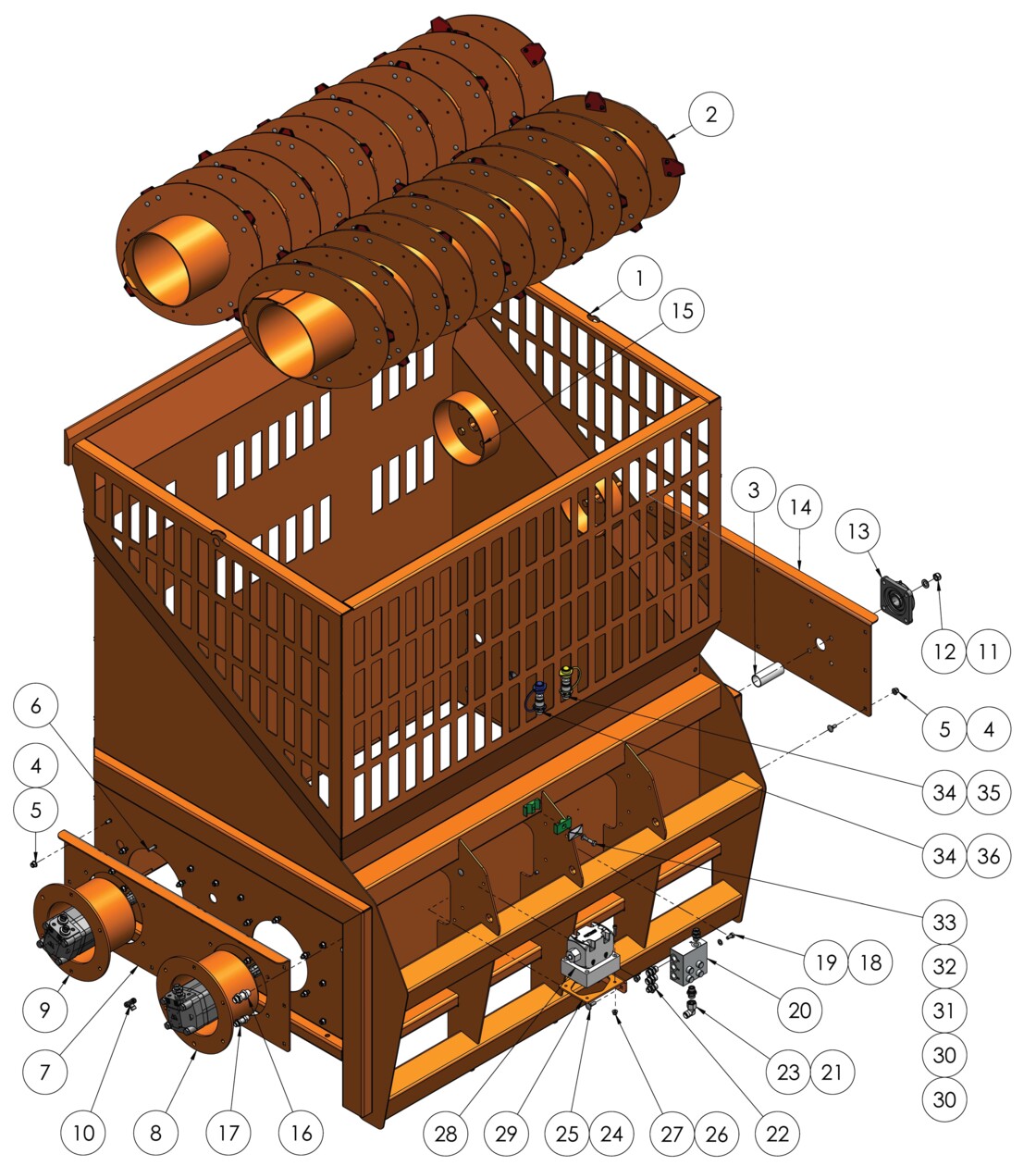

3.1.1 SVV 1000 (1.006.431-02)

Neem voor onderdelen van SVV’s met een serienummer voor SN 87‑19‑3589 contact op met Flingk of uw dealer.

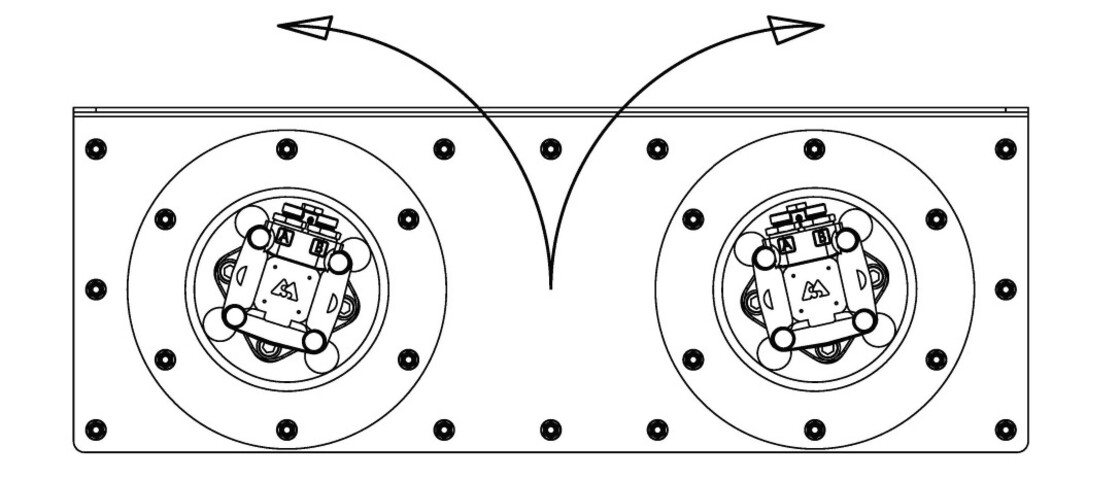

Standaard draairichting na aansluiten en stand van de motoren:

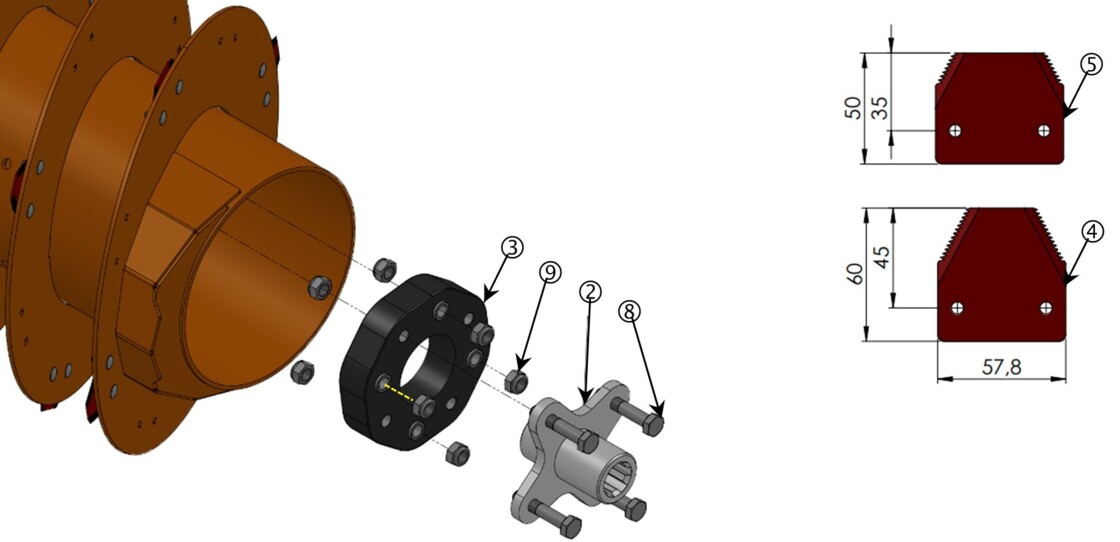

3.1.2 Wals SVV 1000 (1.006.419-02)

Pas op! Moeren (pos 9) op de uitstekende bus van de hardyschijf (aangegeven met gele stippellijn), waardoor de motorkoppeling (pos 2) maximaal tegen de hardyschijf aan ligt.

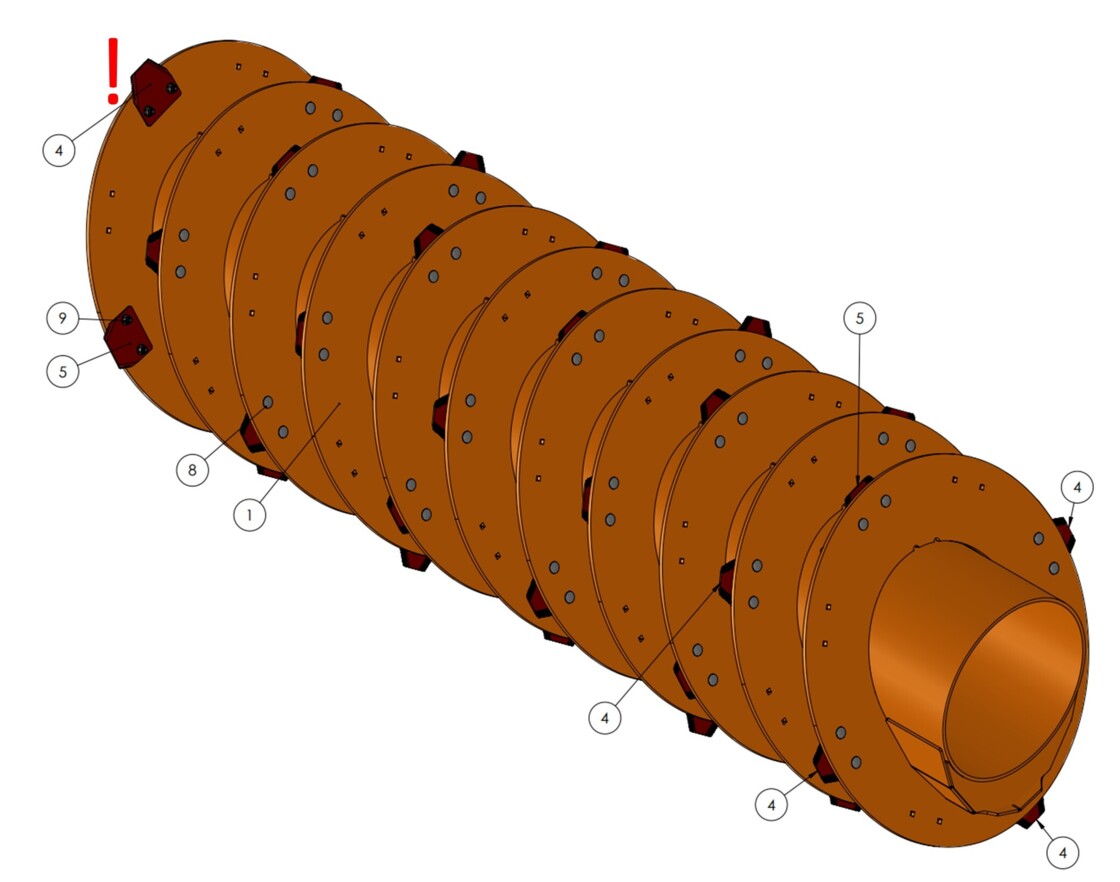

3.1.2.1 Plaatsing van de messen SVV 1000:

(Niet verwarren met de walsen van de SVV 1250/2500)

Begin met een lang mes (pos 4) bij de rode uitroepteken hierboven, op dezelfde schijf komt een kwartslag verder een kort mes (pos 5), gevolgd door een lang mes (pos 4) en een kort mes (pos 5). De volgende schijven zijn een voorzetting van de voorgaande met een verdraaiing van 45graden met de klok mee.

Bij de laatste schijf worden de messen aan de andere kant van de plaat geplaatst. Deze schijf heeft 3 lange mesjes en 1 korte. Bij het monteren van de messen moet loctite gebruikt worden.

Neem voor onderdelen van SVV’s met een serienummer voor SN 87‑19‑3589 contact op met Flingk of uw dealer.

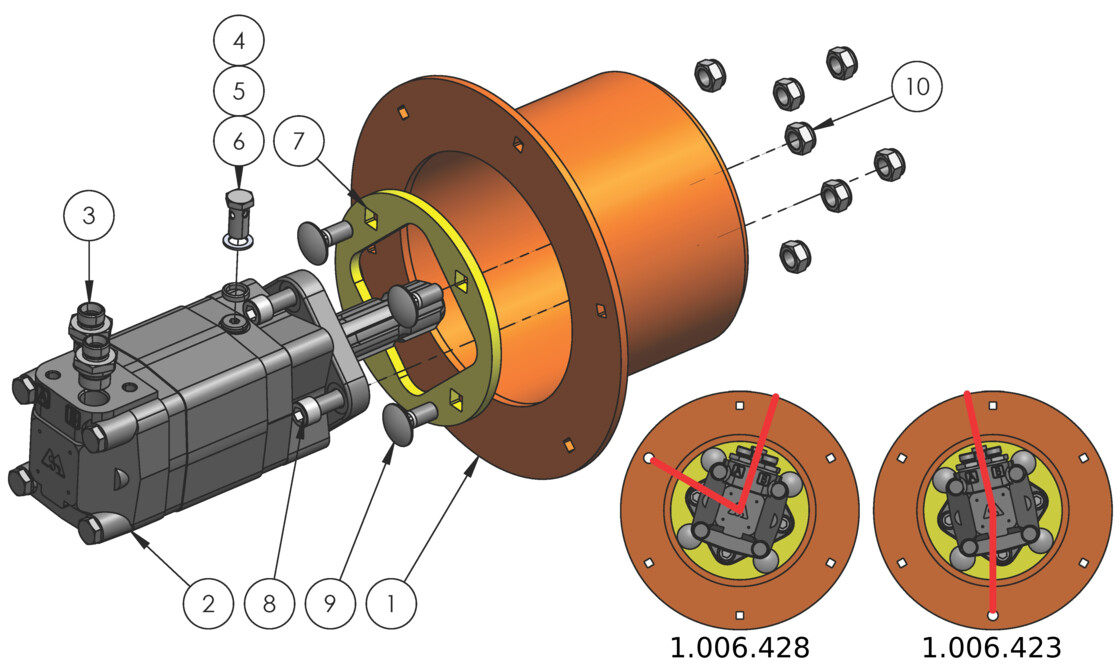

3.1.3 Motorhuis wals SVV 1000 (1.006.423-01 & 1.006.428-01)

Beide motorhuizen van de SVV 1000 zijn opgebouwd uit dezelfde onderdelen, maar de stand van de motor in het motorhuis verschilt. De rode wijzers in de afbeelding hierboven geven de plaats van het ronde gat in POS 1 ten opzichte van de aansluitingen van de motor.

Onderstaande stuklijst vanaf SN 87‑19‑3589, neem contact op met Flingk of uw dealer voor vervangende onderdelen voor oudere motorhuizen.

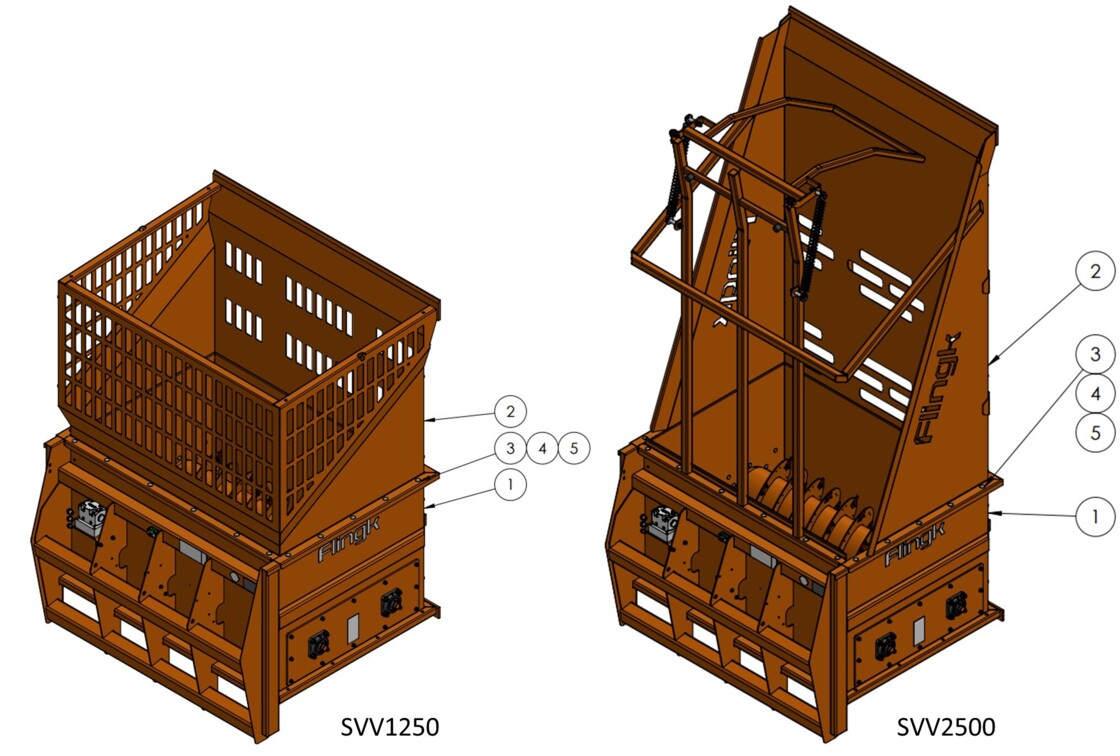

3.2 SVV 1250/2500

De SVV 1250 & SVV 2500 zijn beide opgebouwd uit het SVV tussenstuk (1.006.330), voorzien van hun specifieke bovenstuk.

Bovenstaande stuklijst vanaf SN 87‑19‑3589, neem contact op met Flingk of uw dealer voor vervangende onderdelen voor oudere SVV’s.

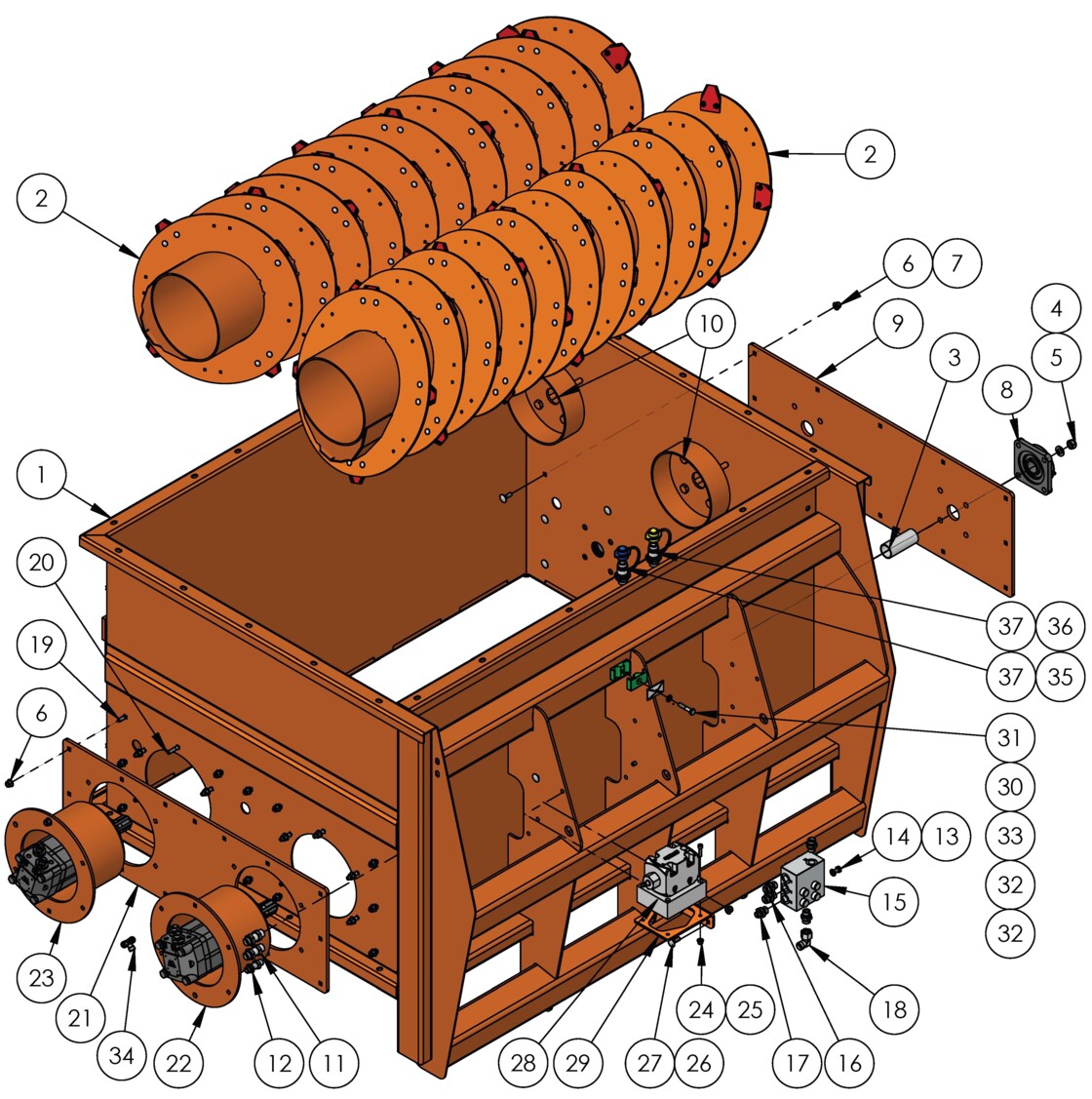

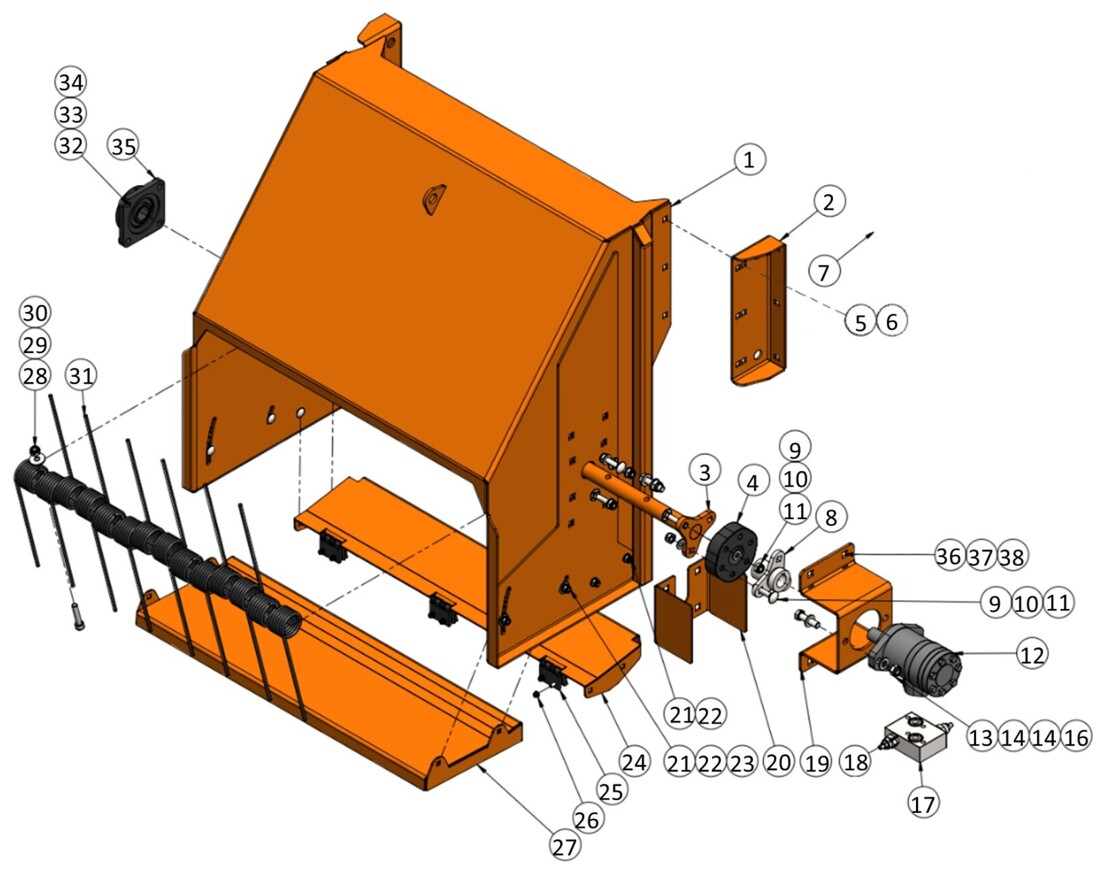

3.2.1 SVV tussenstuk (1.006.364-02)

N.B. POS 28 is voorzien van 4 x Inschroever 12L-1/2" (GES 12L/R1/2-WD) (art.num 1.001.590)

Neem voor onderdelen van SVV’s met een serienummer voor SN 87‑19‑3589 contact op met Flingk of uw dealer.

Standaard draairichting na aansluiten en stand van de motoren:

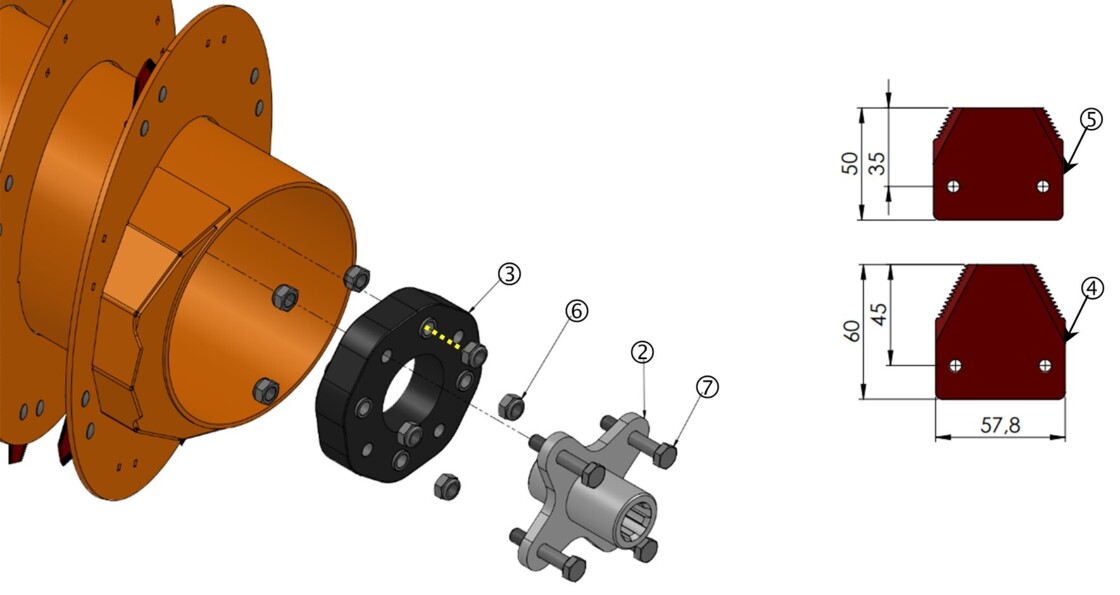

3.2.2 Wals SVV tussenstuk (1.006.362-02)

Pas op! Moeren (pos 6) op de uitstekende bus van de hardyschijf (aangegeven met gele stippellijn), waardoor de motorkoppeling (pos 2) maximaal tegen de hardyschijf aan ligt.

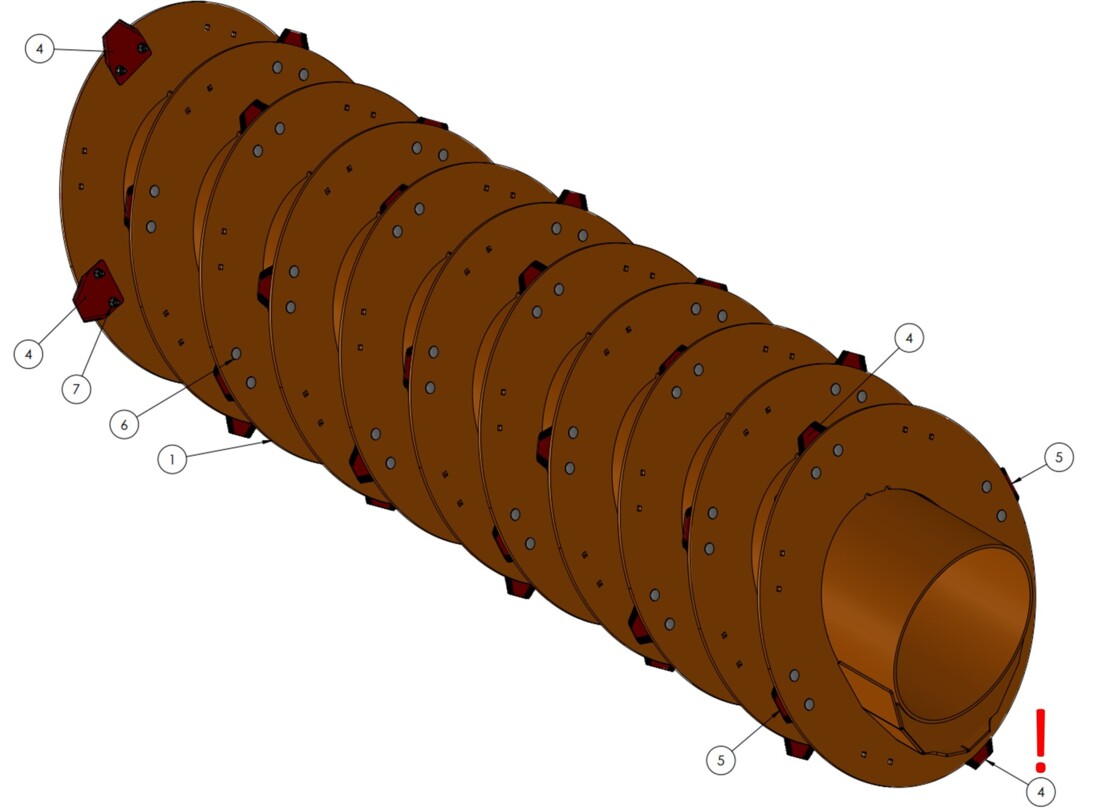

3.2.2.1 Plaatsing van de messen SVV 1250/2500:

(Niet verwarren met de walsen van de SVV 1000)

Begin met een lang mes 4 bij de rode uitroepteken hierboven, op dezelfde schijf komt een kwartslag verder een kort mes 5, gevolgd door een lang mes 4 en een kort mes 5. Op de volgende schijven worden de messen aan de andere zijde gemonteerd, ze zijn een voorzetting van het voorgaande patroon met een verdraaiing van 45graden tegen de klok in. De laatste schijf heeft 3 lange mesjes en 1 korte. Bij het monteren van de messen moet loctite gebruikt worden.

Neem voor onderdelen van SVV’s met een serienummer voor SN 87‑19‑3589 contact op met Flingk of uw dealer.

3.2.3 Motorhuis wals SVV tussenstuk (1.006.347-01 & 1.006.368-01)

Beide motorhuizen van de SVV tussenstuk zijn opgebouwd uit dezelfde onderdelen, maar de stand van de motor in het motorhuis verschilt. De rode wijzers in de afbeelding hierboven geven de plaats van het ronde gat in POS 1 ten opzichte van de aansluitingen van de motor.

Onderstaande stuklijst vanaf SN 87‑19‑3589, neem contact op met Flingk of uw dealer voor vervangende onderdelen voor oudere motorhuizen.

3.2.4 SVV 2500 bovenstuk (1.003.096-01)

3.3 SVV OPTIES

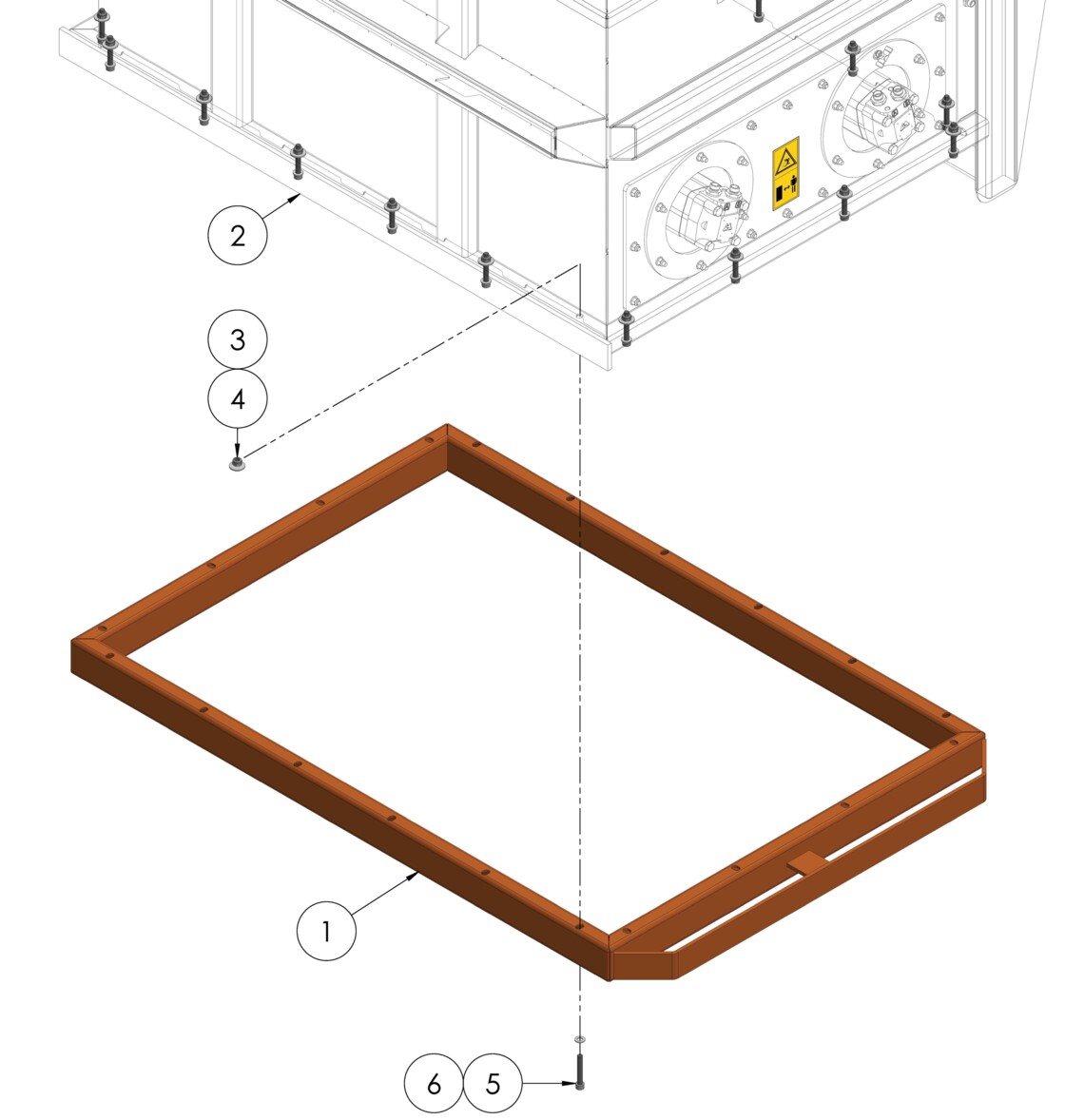

3.3.1 SVV Standaard Onderframe (1.008.489-01)

Strooiers van het type SVV 1000/1250/2500 die niet voorzien zijn van een transportband, strooischijven of snelwisselsysteem worden voorzien van een onderframe.

3.3.2 SVV met Transportband

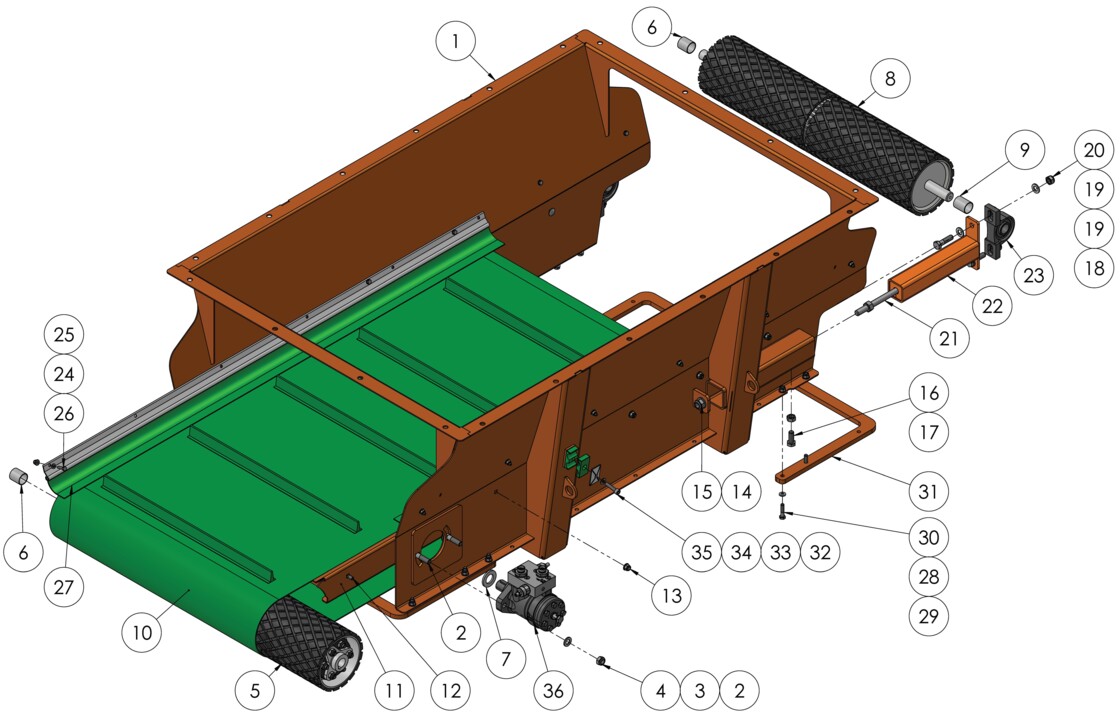

3.3.2.1 SVV transportband (TPB)

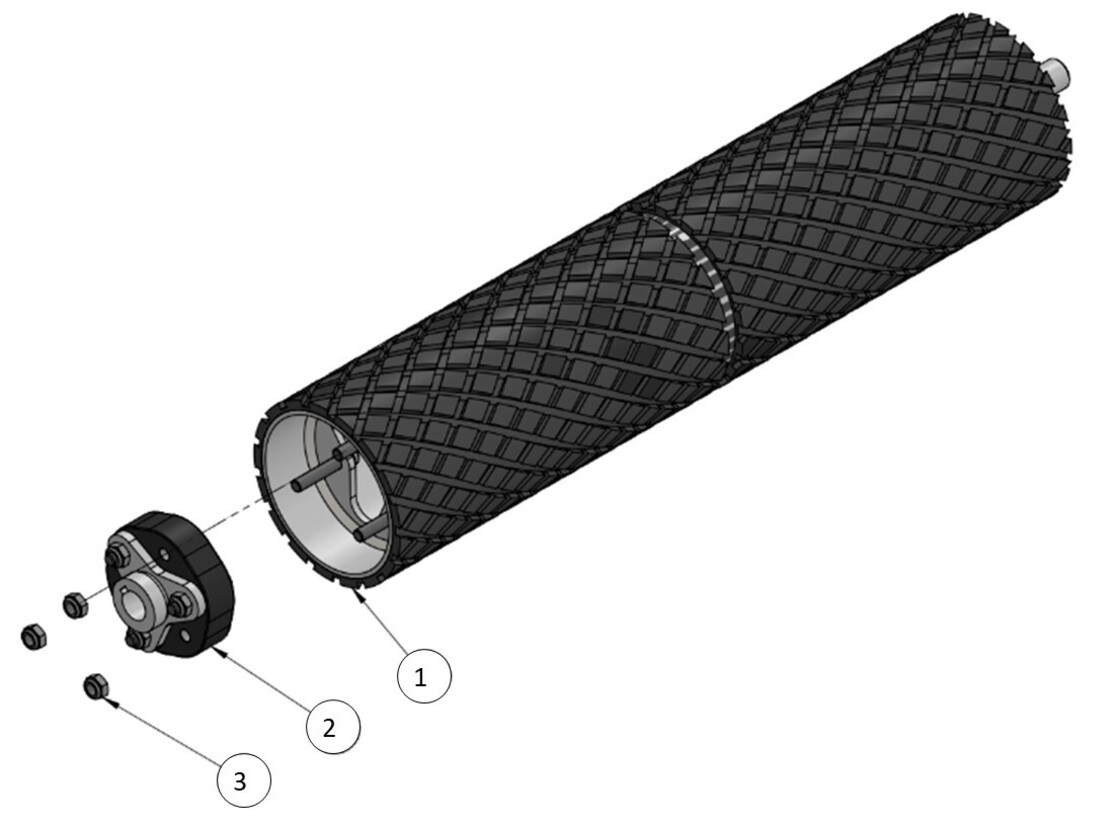

3.3.2.2 Aandrijfrol SVV TPB 1600/1800/2100/2500/3000 (1.008.151-01)

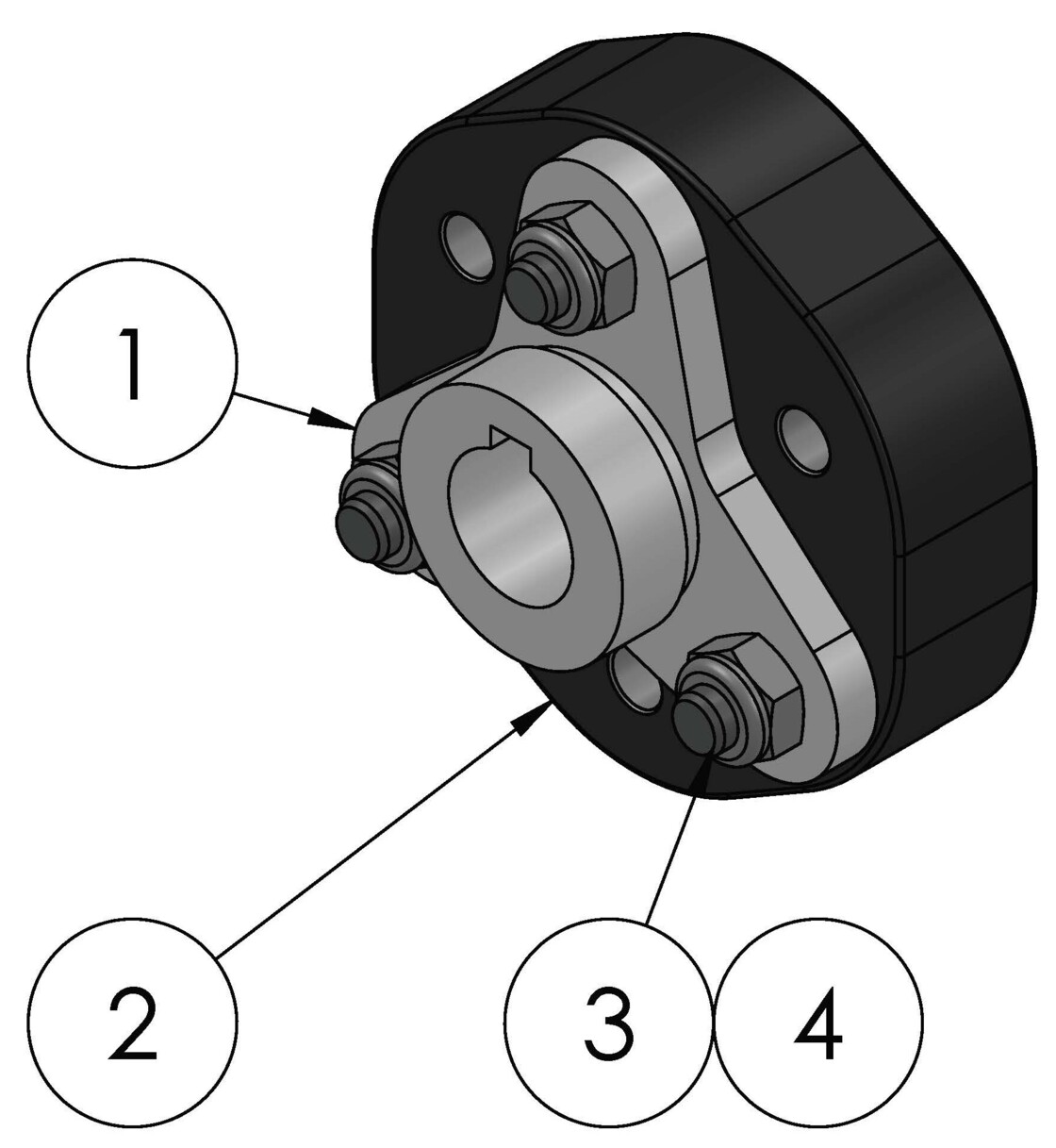

3.3.2.3 Motorkoppeling Ø25 tbv SVV transportband (1.002.971-01)

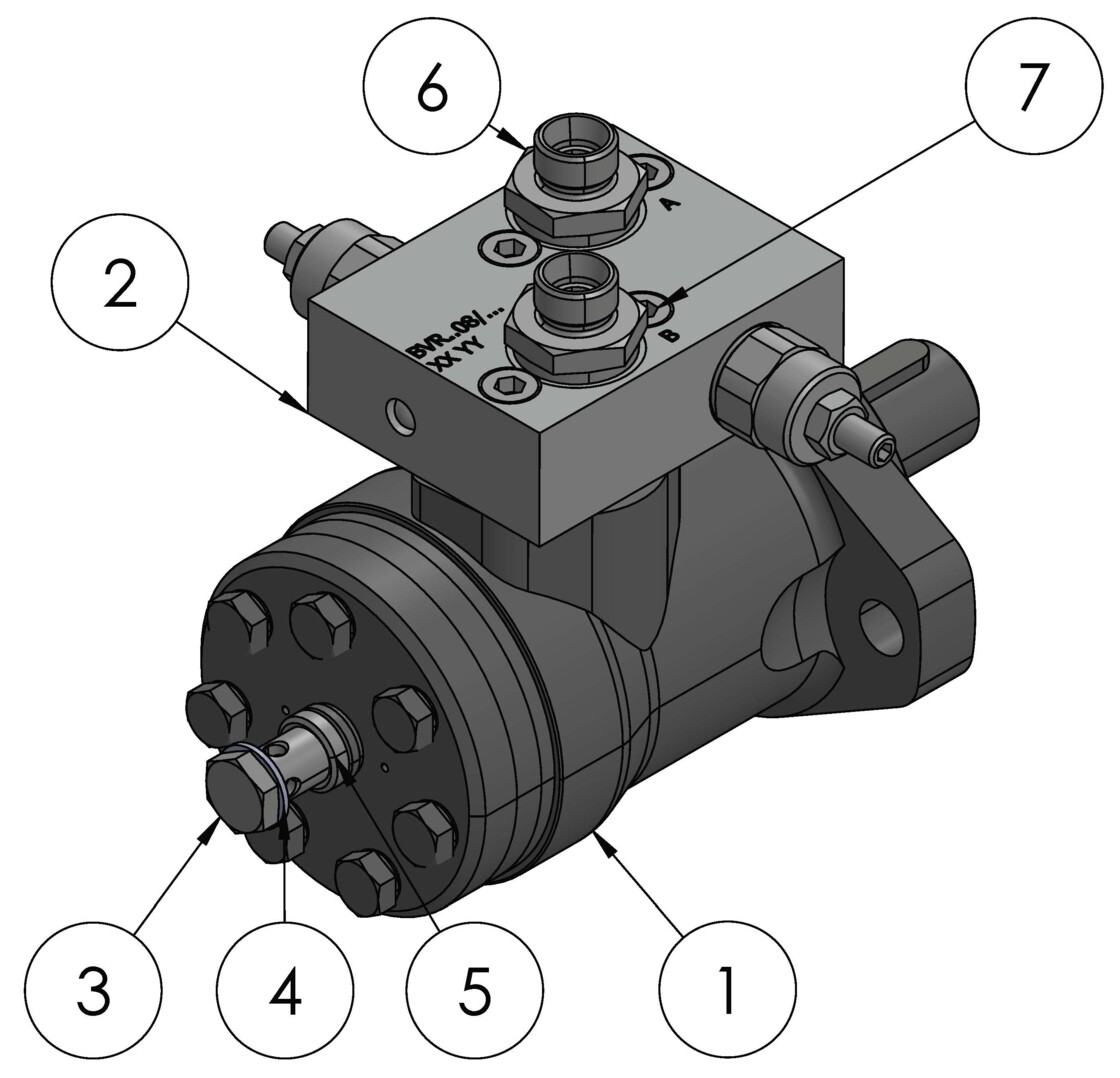

3.3.2.4 Motor met cross-over ventiel SVV TPB 1600/1800/2100/2500/3000x700

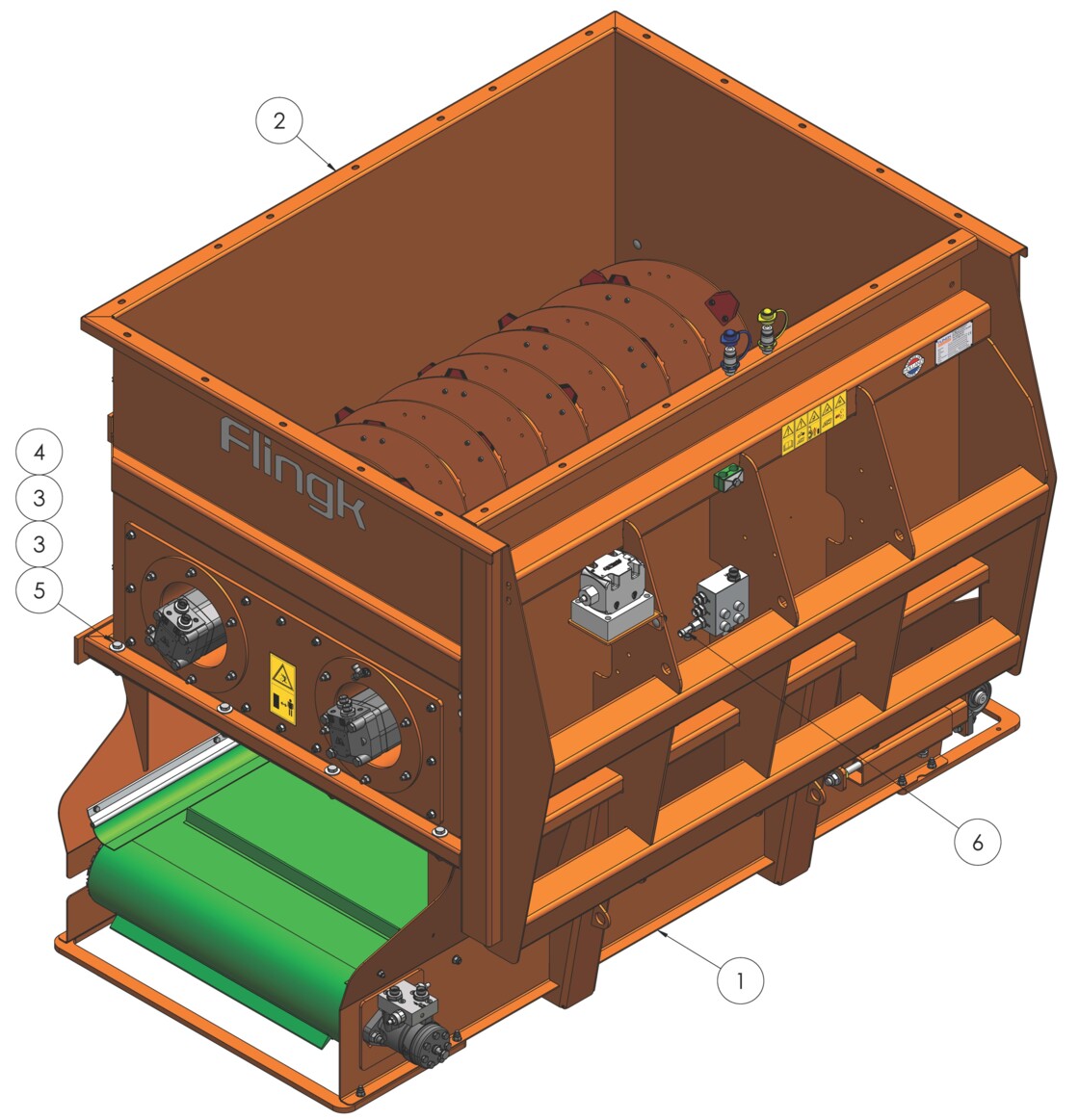

3.3.2.5 Bevestiging van SVV aan transportband

Indien een SVV 1000/1250/2500 uitgevoerd wordt met een transportband zijn de volgende onderdelen extra nodig.

3.3.3 Werprad (022-8006-90001-08)

Het werprad in deze stuklijst kan toegepast worden op een SVV met Transportband (1600/1800 x 700).

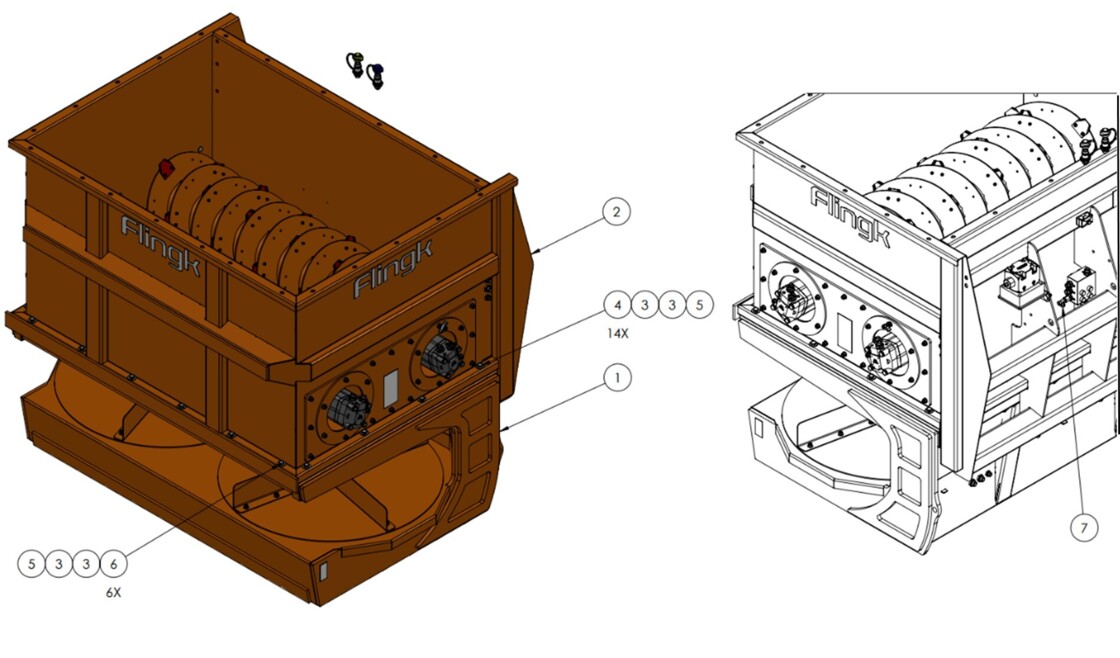

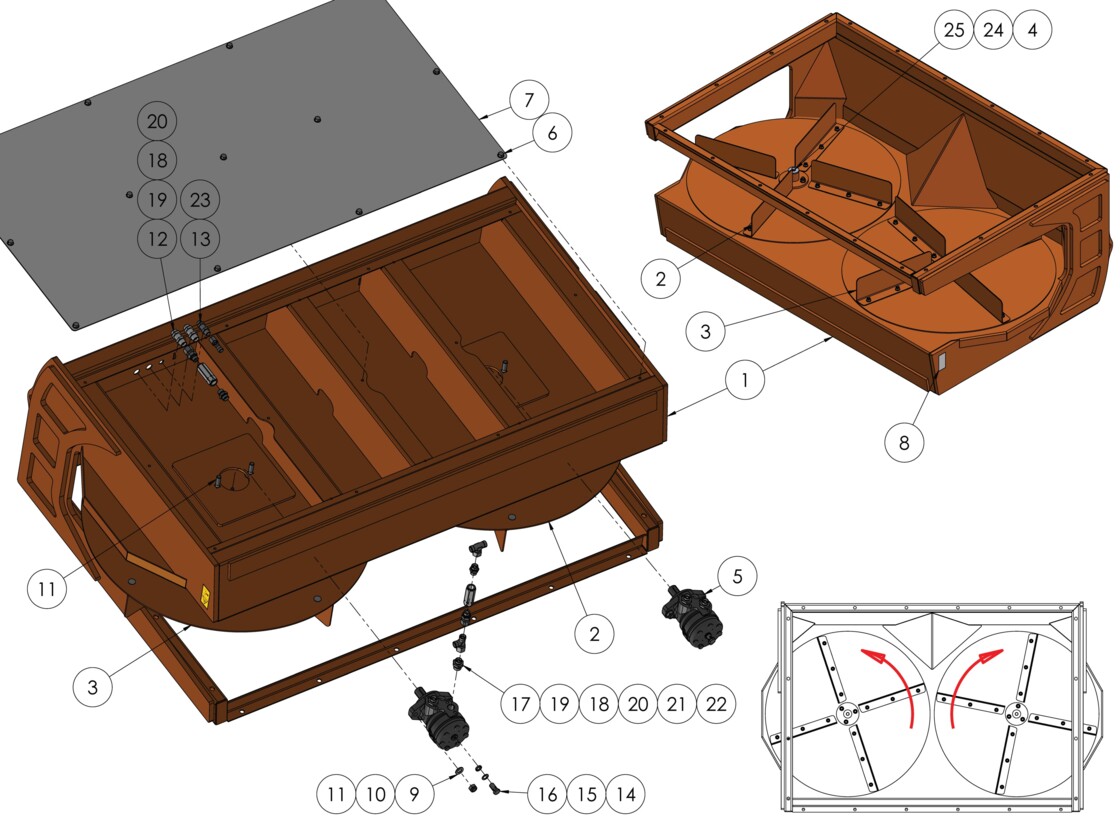

3.3.4 SVV met Strooischijven (1.008.008-01)

Gebruik loctite op de zeskantbout (pos 25) voor de montage van de strooischijven aan hydromotor.

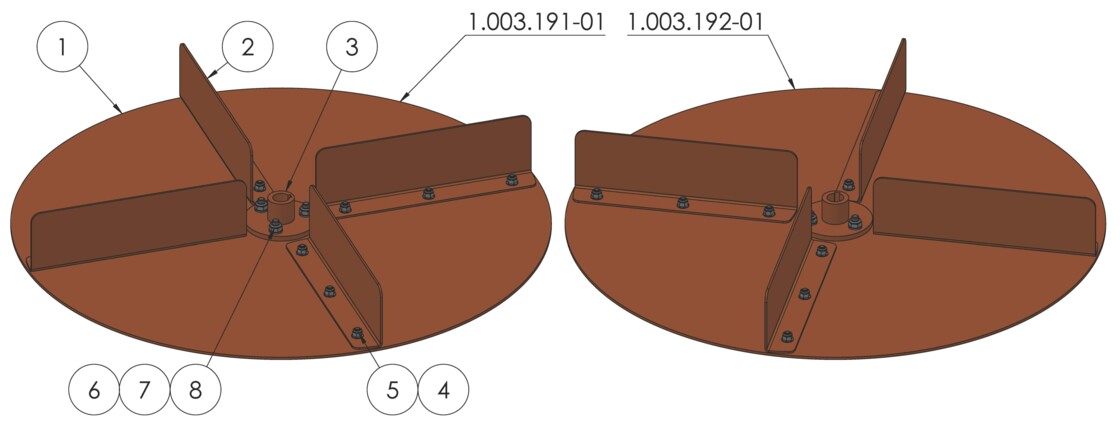

3.3.4.1 Schijf strooimodule strooischijven SVV (1.003.191-01 & 1.003.191-02)

Per strooimodule zijn 2 strooischijven gemonteerd. De strooischijven zijn samengesteld uit dezelfde onderdelen, waarbij richting van de strooischoep gedraaid is.

3.3.4.2 Bevestiging van SVV aan strooischijven

3.3.5 SVV met Snelwissel

De transportbanden of de strooischijven worden standaard vast gebout aan de SVV. Er kan ook gekozen worden voor een snelwisselsysteem, waarmee de modules afgewisseld kunnen worden. Hiervoor worden de SVV 1000/1250/2500 en de modules die onder de SVV kunnen hangen voorzien van een frame met excentersluiting, daarnaast zijn de slangen opgedeeld en voorzien van snelkoppelingen.

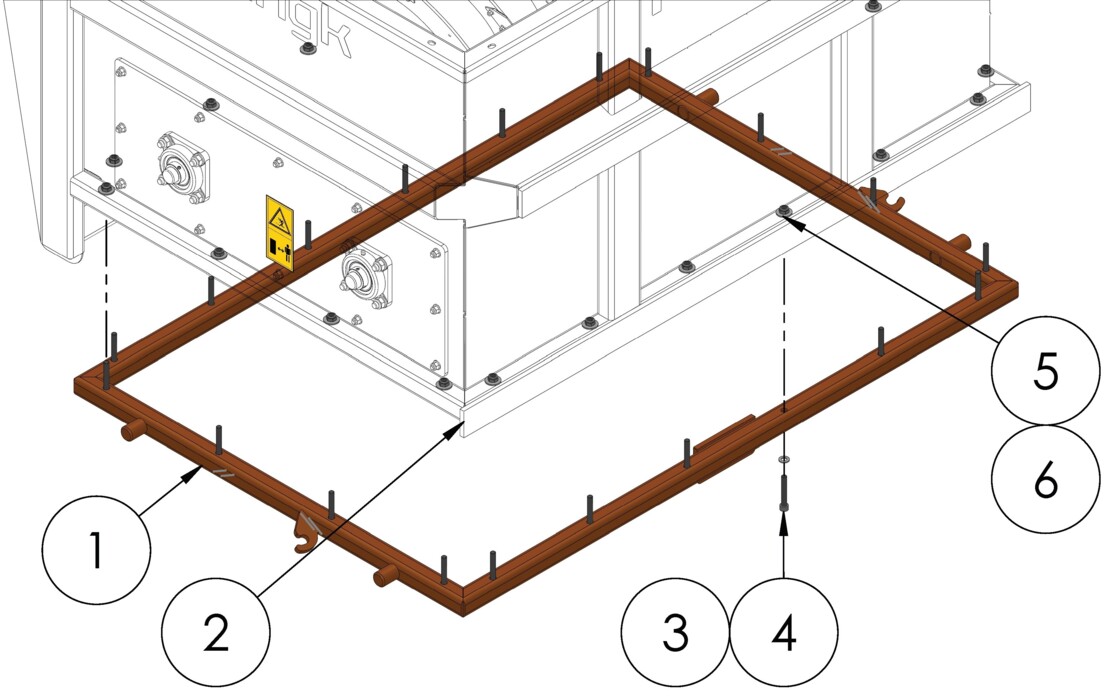

3.3.5.1 SVV 1000/1250/2500 met bovenframe

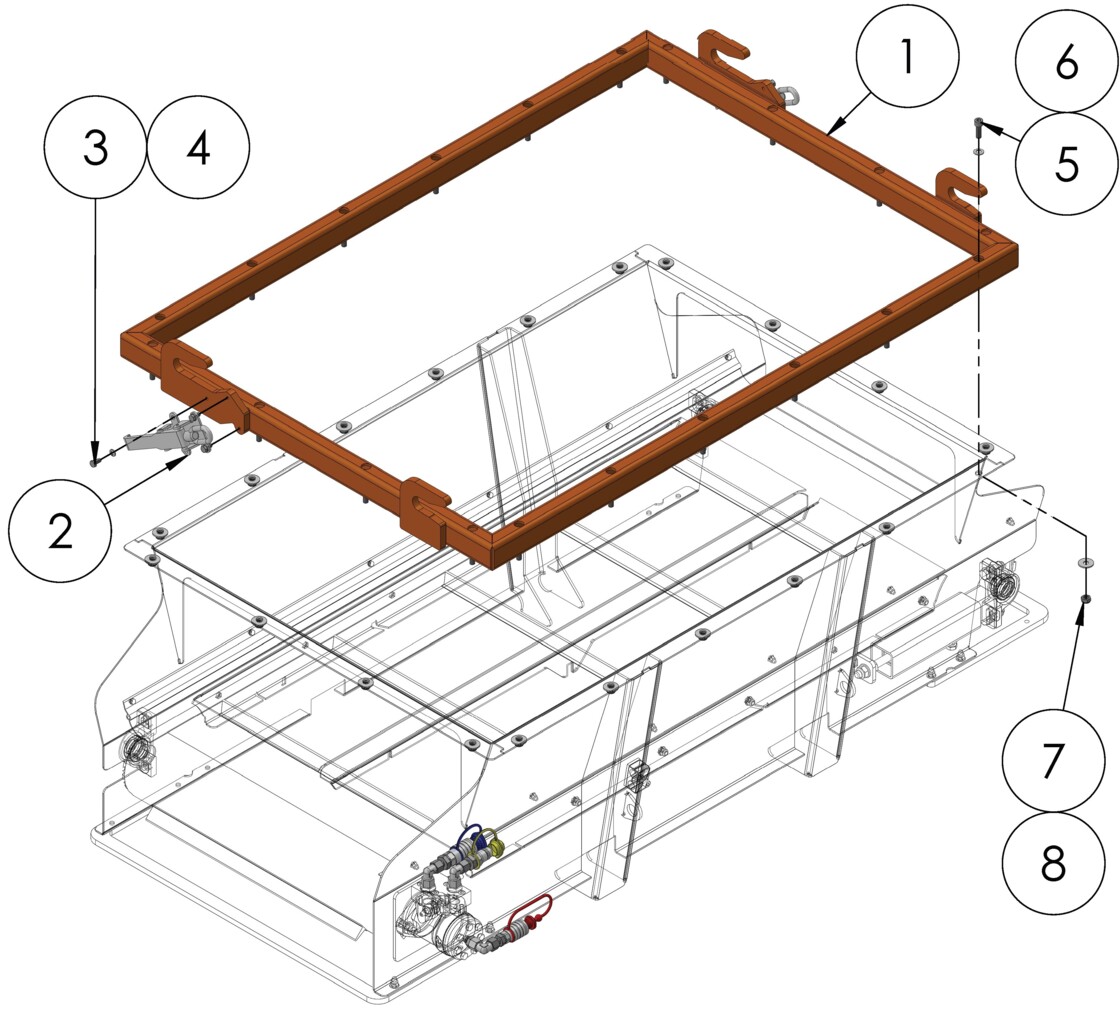

3.3.5.2 SVV Transportband/Strooischijven met onderframe van snelwissel

Bovenstaand onderframe (POS 1) van de snelwissel kan toegepast worden op een transportband of strooischijven.

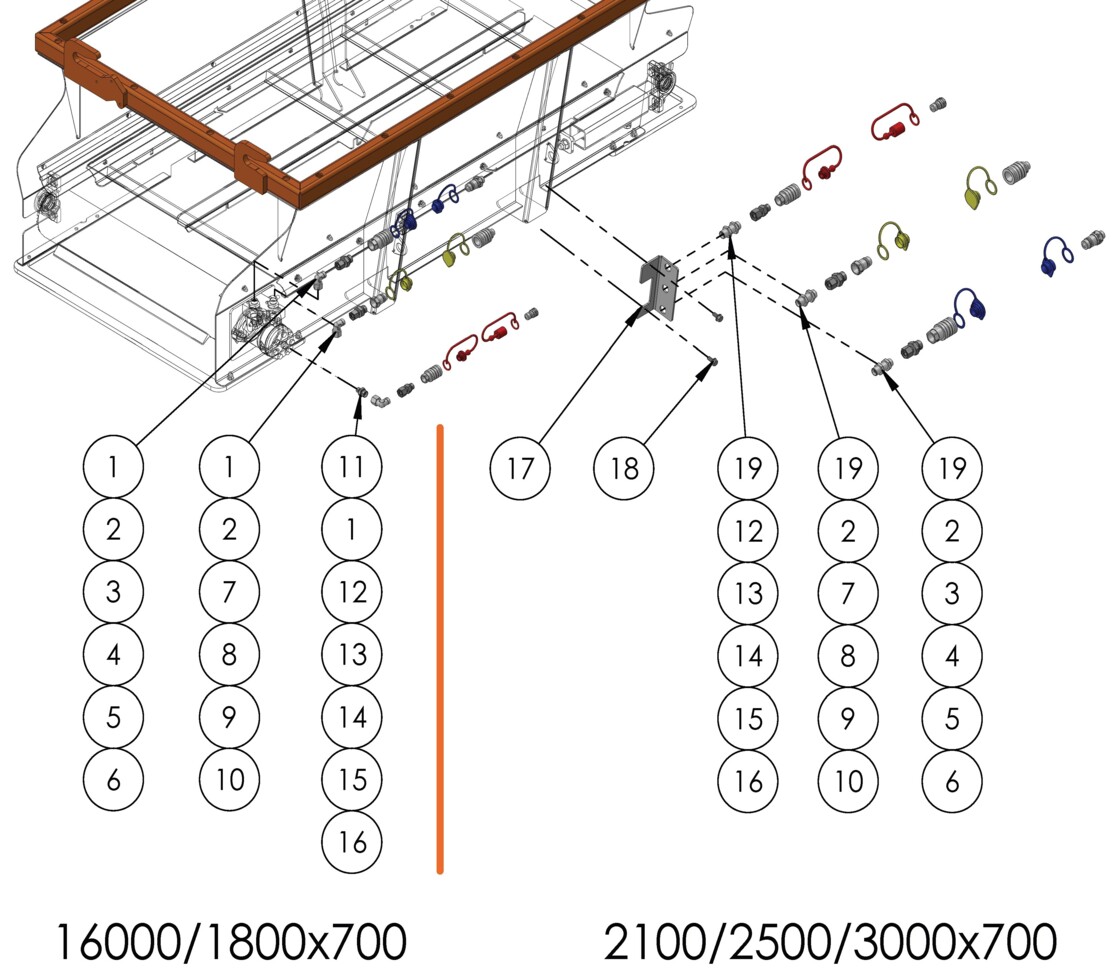

3.3.5.3 Snelkoppelingen SVV met transportband en snelwisselsysteem

Bij een SVV met een transportband van 1600 & 1800mm (x700) in combinatie met een snelwissel worden de snelkoppelingen direct op de motor van de transportband aangesloten. Dit is op de bovenstaande afbeelding links te zien. Bij de overige transportbanden (2100/2500/3000x700) worden de koppelingen op een beugel  (POS 17) links van het midden gemonteerd.

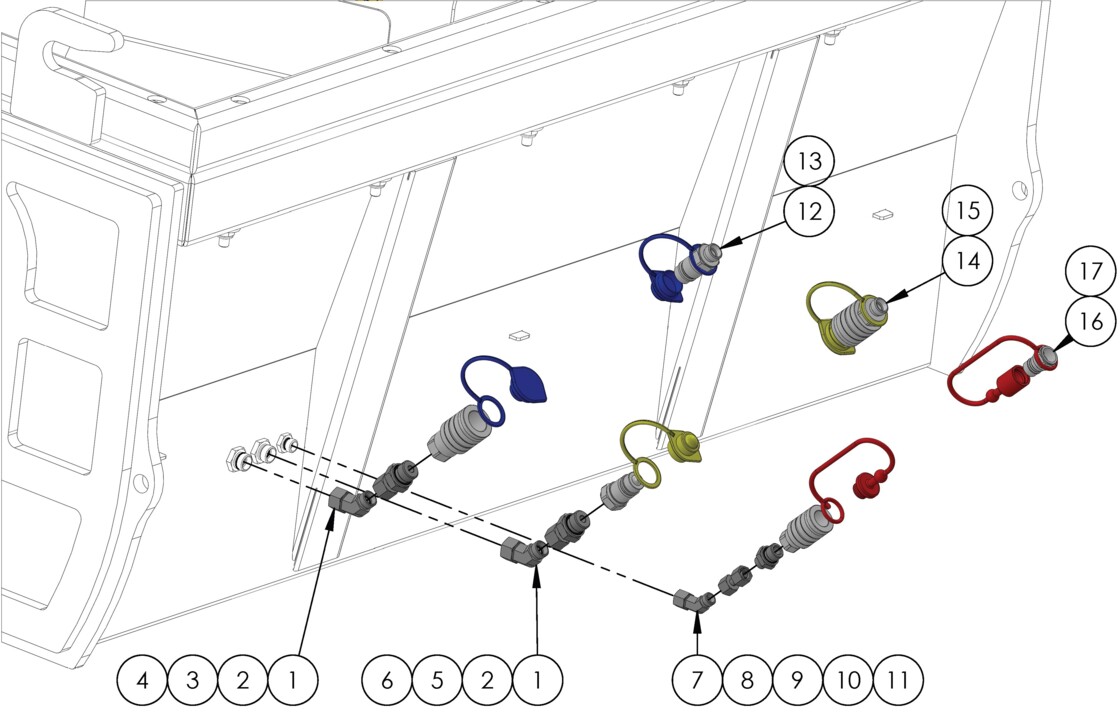

3.3.5.5 Snelkoppelingen SVV met strooischijven en snelwisselsysteem

Bij de SVV met strooischijven (1.008.008-01) met een snelwisselsysteem worden de snelkoppelingen aangesloten op de schotkoppelingen aan de achterzijde.

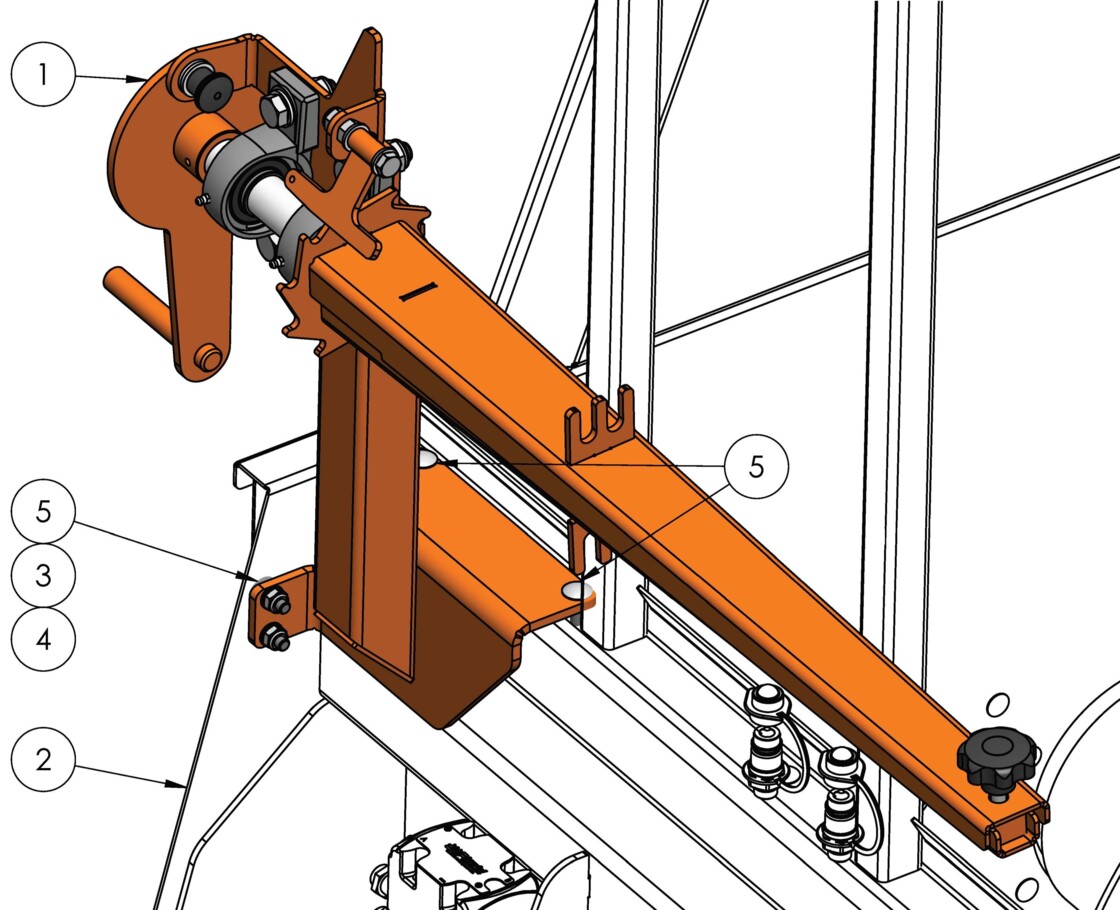

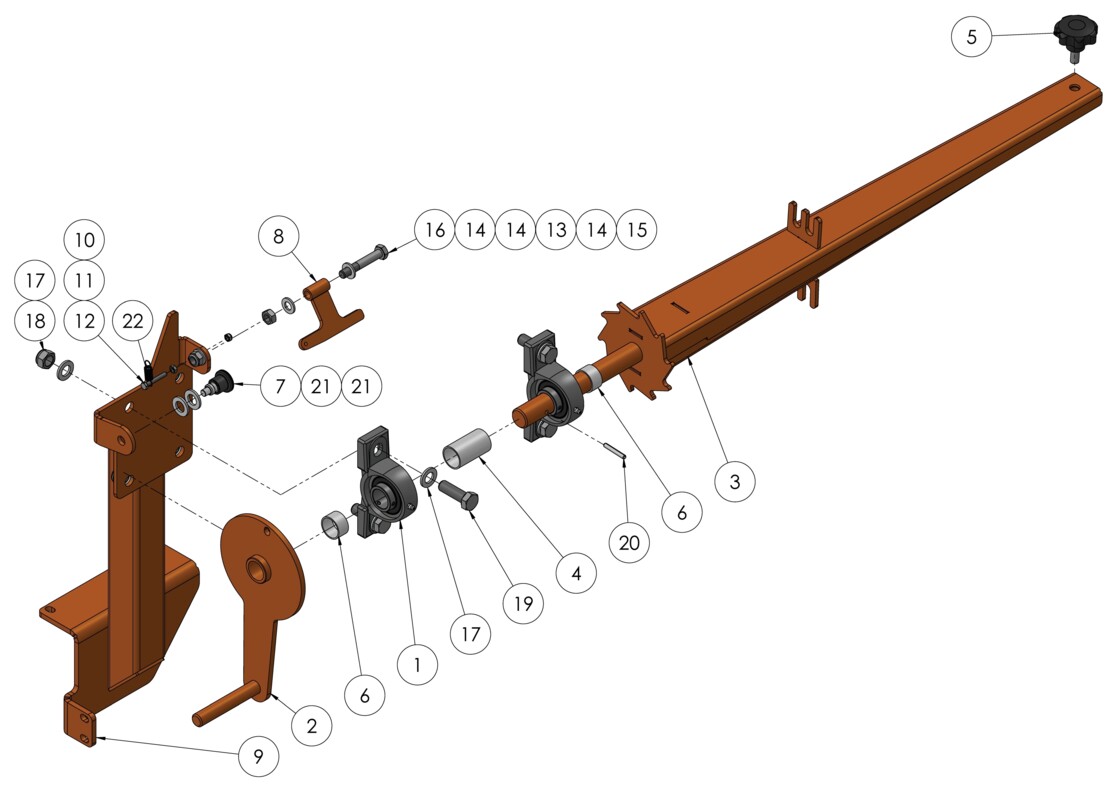

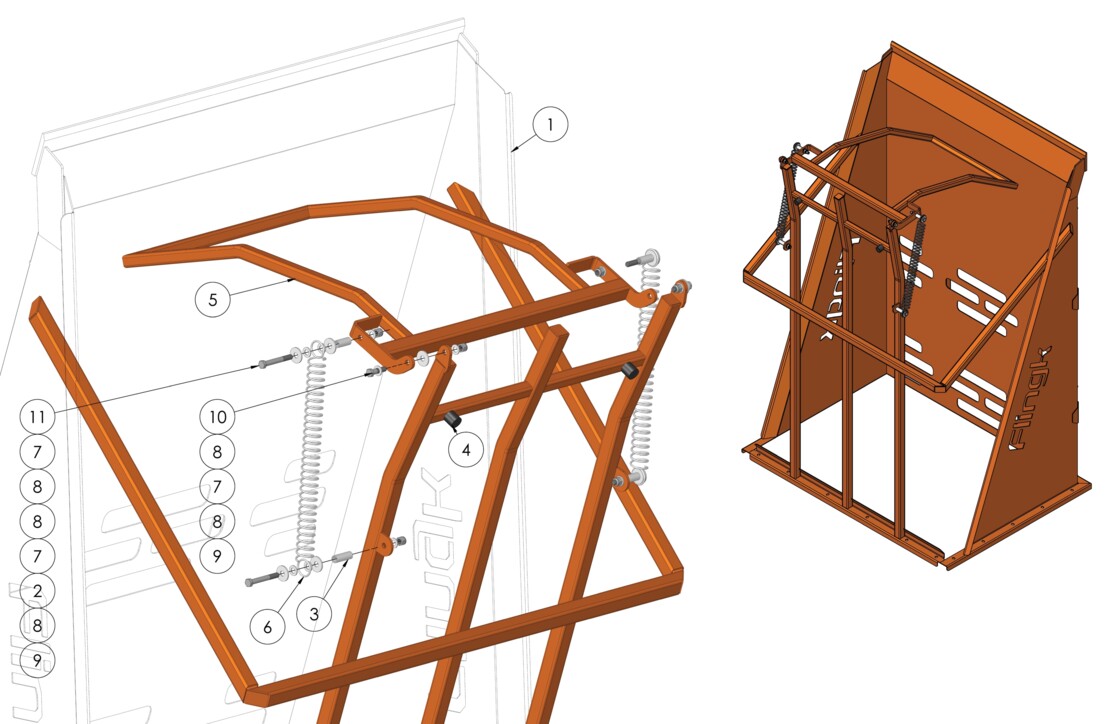

3.3.6 Oprolsysteem voor SVV 2500 (1.008.036-01)

Veer pos 22 zit door het oog van pos 8.

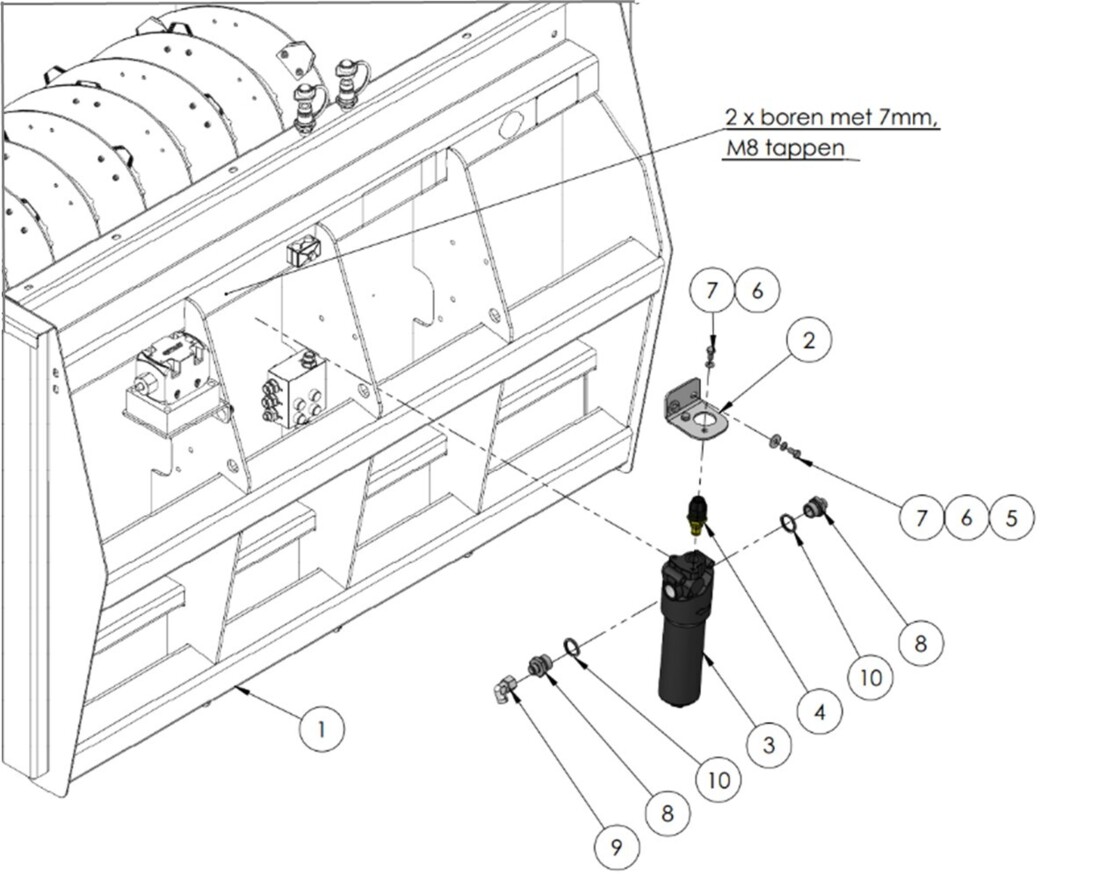

3.3.7 SVV met Persfilter

Stroverdelers van het type SVV 1000/1250/2500 kunnen optioneel uitgevoerd zijn met een persfilter.

Het filterelement dient vervangen te worden als de drukindicator (pos 3) rood kleurt.

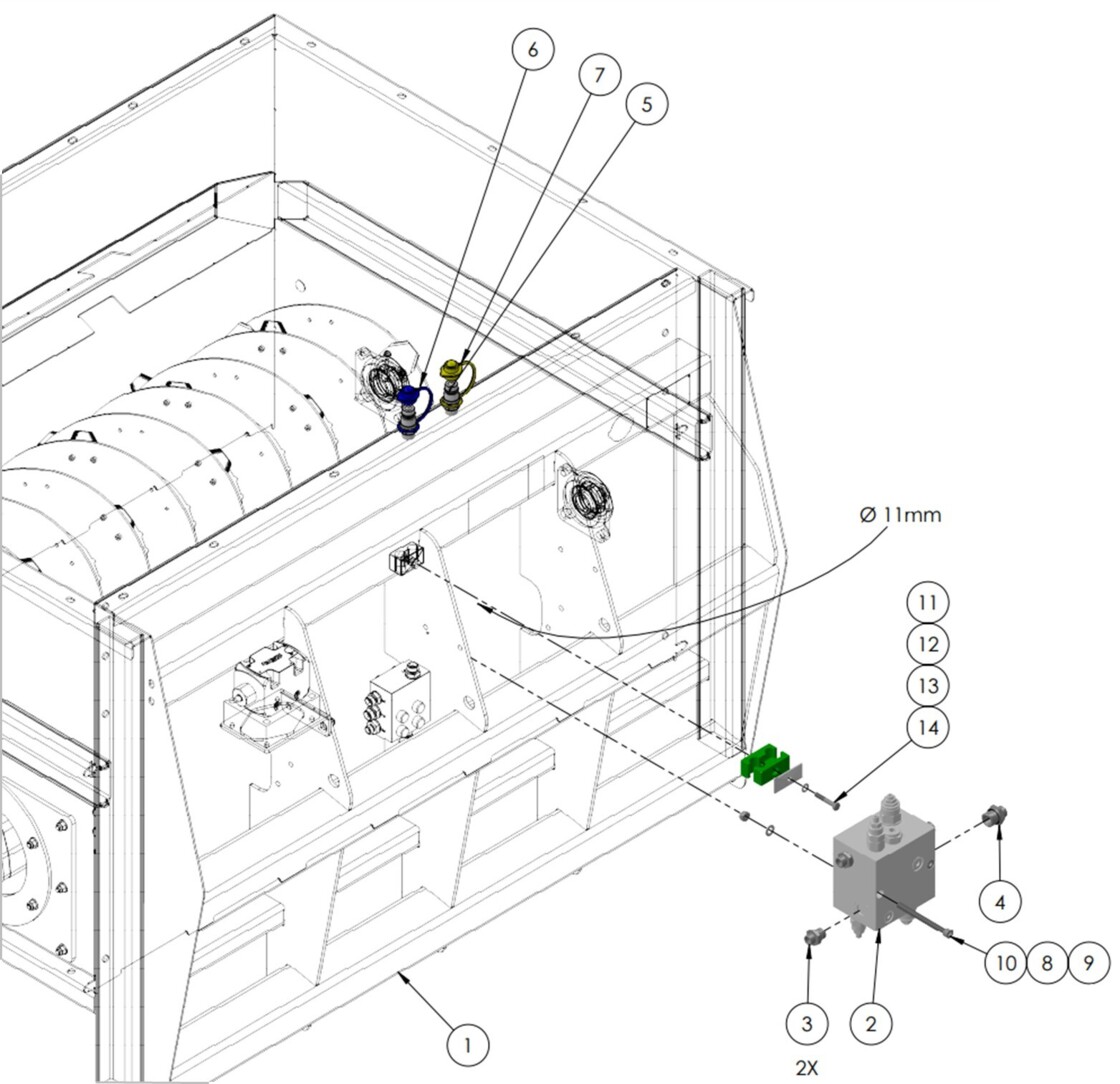

3.3.8 SVV met Flow-drukbegrenzer

Stroverdelers van het type SVV 1000/1250/2500 kunnen optioneel uitgevoerd zijn met een flow-drukbegrenzer.

3.4 SVV 1250HD/2500HD

De stuklijsten van de SVV 1250/2500HD worden op een later moment toegevoegd aan deze technische handleiding.
